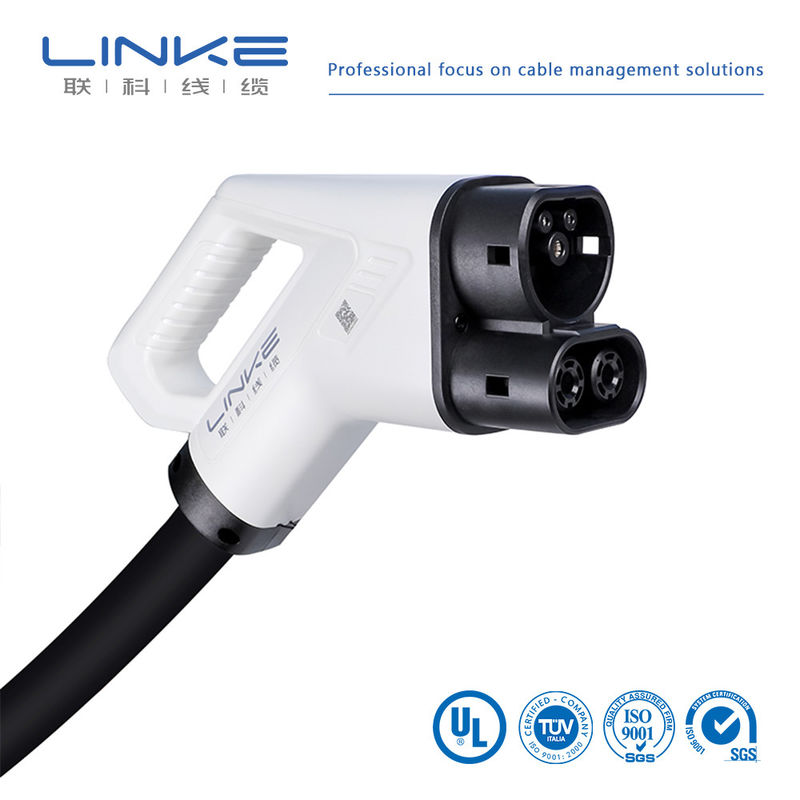

(EVSE) (کابل شارژ DC، با یک پلاگین شارژ خودرو و پایان خط آزاد، استفاده می شود تا به سرعت
شارژ خودرو الکتریکی (EV) از طریق سوکت CCS 2 وسیله نقلیه که برای نصب آن استفاده می شود
در یک ایستگاه شارژ خودروهای الکتریکی (EVSE)
مشخصات محصول
(CCS-2 Connector Vehicle)
1. (نوع و توصیف پلاگین)
نوع اصلی محصول ولتاژ نامی/کابل جریان مشخصات قطر بیرونی ((ملی متر))
E121-40531X 80A 1000V 2×16+16+6×0.75 ¥18.5±0.5
E121-40631X 125A 1000V 2 × 35 + 16 + 6 × 0.75 24.0 ± 0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 33.0±0.8
E121-40831X 250A 1000V 2 × 70 ((73) + 35 + 6 × 0.75 ¥ 33.5±0.8
2توضیحات محصولات:
> iec62196 - 3 - 2016 (استاندارد:IEC62196-3-2016) ؛
> عملکرد ضد آب کلی کانکتور بالاتر است
از IP67) ؛
(مظهر محصول
طراحی جدید، محصول مطابق با مهندسی انسان-ماشین، چسبیدن راحت،
در هنگام کار کردن راحت است؛)
> (مقاومت تماس و افزایش دما از پین و ferrules هنوز هم با
مورد نیاز IEC62196-2016 پس از 10،000 چرخه؛)
> (طراحی ساختار داخلی
از محصول خلاصه است اما ساده نیست، که مطابق با نیازهای واقعی تولید است؛
اتصال CCS-2 برای وسیله نقلیه
(مواد محوطه سازی استفاده از پلاستیک های مهندسی جدید با سطح بالا، در
هنوز هم می تواند ثبات و عملکرد محصول را حفظ کند).
3. ((شخصيات فني)
(خصائص الکتریکی)
> ( ولتاژ نامی) 1000V DC
> (جریان نامی) 80A/125A/150A/200A
> (اضطراب مقاومت) 3500V AC,@<5mA,&1min
> (مقاومت عایق بندی) 1000MΩ@500V DC
> (مقاومت تماس) ≤3mΩ
>
(تردد کاری) 50 هرتز
(خصائص مکانیکی)
> (نیرو ورودی) <100N
> (زندگی مکانیکی) >10000 次
(محیط کار)
> (مجموعه دمای عملیاتی) -30°C+50°C
> (مجموعه دمای محیط زیست) -30°C+105°C
> (طبقه آلودگی) 2
(تعداد IP)
> (درجه حفاظت) (IP54 جفت)
(IP55 بدون جفت)
اتصال CCS-2 برای وسیله نقلیه
(سطح)
(اطلاعات ایمنی):
(تا مطمئن شوید که پلاگین CCS-2 به درستی در ایستگاه شارژ در
برای جلوگیری از ضربه، رانندگی بیش از حد و یا هر شرایطی که می تواند خطر
قابلیت استفاده از سیستم
C=1500±3%Ω 0.5w
6. ((استانداردهای اجرا)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
کانکتور مناسب برای ساخت و
شکستن یک مدار الکتریکی تحت بار.
با قفل (تعداد نگهدارنده) پس از اتمام مونتاژ.)
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده،به عنوان مثال مس/نیکل) |
گواهینامه های کیفیت
محصولات ما با استانداردهای بین المللی زیر مطابقت دارند:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی دستگاه
پی وی سی اکسترود جداکننده تک، درجه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل های جاکت شده غیر یکپارچه PVC، درجه بندی شده 105°C، 1000V، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2
کابل TPU غیر یکپارچه ای که در درجه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2 قرار دارد
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما يه سازنده حرفه اي هستيم. ما مي تونيم سفارش شما را از اول تا آخر کنترل کنيم. خوش آمديد که به ما مراجعه کنيد. ما شما را در شينژين برمي گردونيم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها براي شما مجاني هستند از مشتريان جديد انتظار مي رود که هزينه هاي رسيدگي رو پرداخت کنند
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متري اما کابل خيلي سنگينه بهتره مقدار مناسبي سفارش بدي تا از حمل و نقل زياد اجتناب کني
میتونم تخفیف بگیرم؟
بستگی به مقدار شما داره میتونیم تخفیف بدیم و هزینه حمل و نقل رو پرداخت کنیم لطفا با ما تماس بگیرید
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم، و ما حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی می کنیم.
