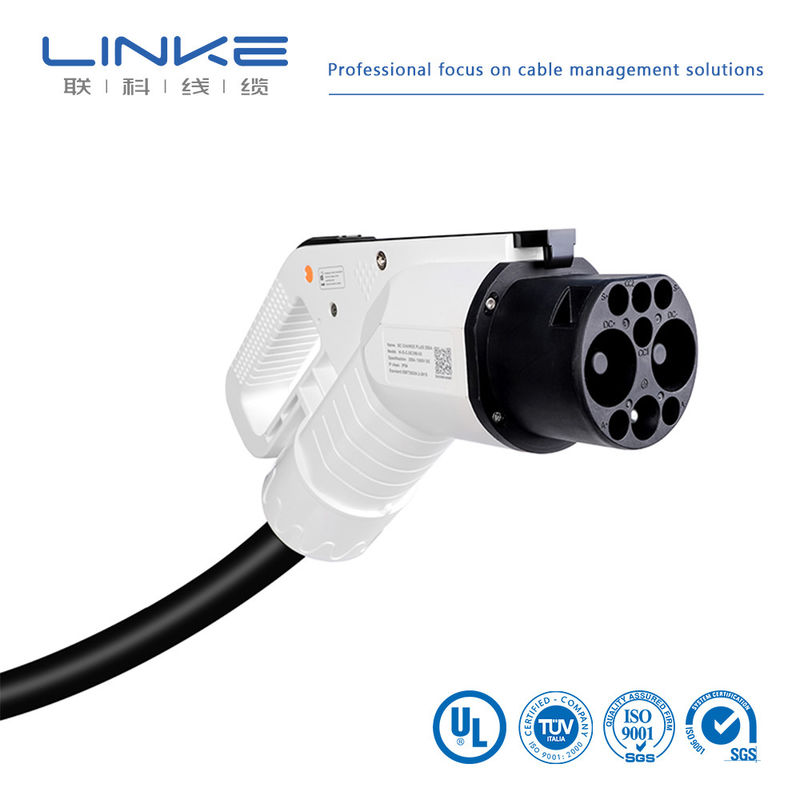

مرور کلی
کابل شارژ AC ما با استاندارد های IEC 62196-1:2022 و IEC 62196-2:2022 مطابقت دارد
طراحی ارگونومیک و ظاهر زیبا.
درجه حفاظت از کانکتور خودرو به IP67 می رسد و درجه محافظت همراه با
سوکت وسیله نقلیه IP54 است. ترمینال آلیاژ مس، نقره بر روی سطح، درجه V0
مواد پوسته ترموپلاستیک، طول سیم و جریان نامی می تواند با توجه به
الزامات مشتری.
پارامترها
ولتاژ اسمی: 220V AC ((یک فاز) / 380V AC ((سه فاز)
برق نامی: 16A، 32A
دمای محیط: -35°C-55°C
رطوبت محیط: 5%~95%
. درجه IP:IP67 ((کنتاکتور خودرو)) ؛IP54 ((جمع کردن سوکت یا کنتاکتور)
مواد پوشش بیرونی کابل: TPE
ساختار کابل:
n تک فاز 16A: 3 × 2.5mm2 + 1 × 0.75mm2 OD = 11mm
n تک فاز 32A:: 3 × 6mm2 + 1 × 0.75mm2 OD = 13.5mm
n سه فاز 16A: 5 ×2.5mm2 + 1 ×0.75mm2 OD =13.5mm
n سه فاز 32A:: 5 × 6mm2 + 1 × 0.75mm2 OD = 16.5mm
نیروی ورودی/برگیری: 10N-100N
. راننده راننده: 10000N
مواد اتصال: PC، PA
درجه حرارت شعله: UL94 V-0
ترمینال اتصال: مس، نقره دار
مقاومت عایق: ≥100MΩ
قدرت دی الکتریک: 2000VAC 1 دقیقه
. چرخه های ورودی / خارج کردن: > 10000 بار
نمودار اتصال
مقدار پارامترهای الکتریکی و تعریف تابع تماس
|
تماس شماره/شناختدر
|
ولتاژ نامی و جریان
|
تعریف تابع
|
| 1-(L1) |
250 V 10 A/16 A/32 A |
منبع برق متناوب (یک فاز) |
| ۴۴۰ ولت ۱۶ A/32 A/63 A |
منبع برق متناوب (سه فاز) |
| 2- ((L2) |
۴۴۰ ولت ۱۶ A/32 A/63 A |
منبع برق متناوب (سه فاز)
|
| 3- ((L3) |
۴۴۰ ولت ۱۶ A/32 A/63 A |
منبع برق متناوب (سه فاز) |
| 4- ((N) |
250 V 10 A/16 A/32 A |
خنثی (یک فاز) |
| ۴۴۰ ولت ۱۶ A/32 A/63 A |
خنثی (یک فاز) |
| 5- ((PE) |
|
PE |
| 6- ((PP) |
0V ~ 30V2A |
تماس نزدیک
|
| 7- ((CP) |
0V ~ 30V2 A |
خلبان کنترل |
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده،به عنوان مثال مس/نیکل) |
گواهینامه های کیفیت
محصولات ما با استانداردهای بین المللی زیر مطابقت دارند:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی دستگاه
پی وی سی اکسترود جداکننده تک، درجه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل های جاکت شده غیر یکپارچه PVC، درجه بندی شده 105°C، 1000V، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2
کابل TPU غیر یکپارچه ای که در درجه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2 قرار دارد
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما يه سازنده حرفه اي هستيم. ما مي تونيم سفارش شما را از اول تا آخر کنترل کنيم. خوش آمديد که به ما مراجعه کنيد. ما شما را در شينژين برمي گردونيم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها براي شما مجاني هستند از مشتريان جديد انتظار مي رود که هزينه هاي رسيدگي رو پرداخت کنند
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متري اما کابل خيلي سنگينه بهتره مقدار مناسبي سفارش بدي تا از حمل و نقل زياد اجتناب کني
میتونم تخفیف بگیرم؟
بستگی به مقدار شما داره میتونیم تخفیف بدیم و هزینه حمل و نقل رو پرداخت کنیم لطفا با ما تماس بگیرید
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم، و ما حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی می کنیم.
