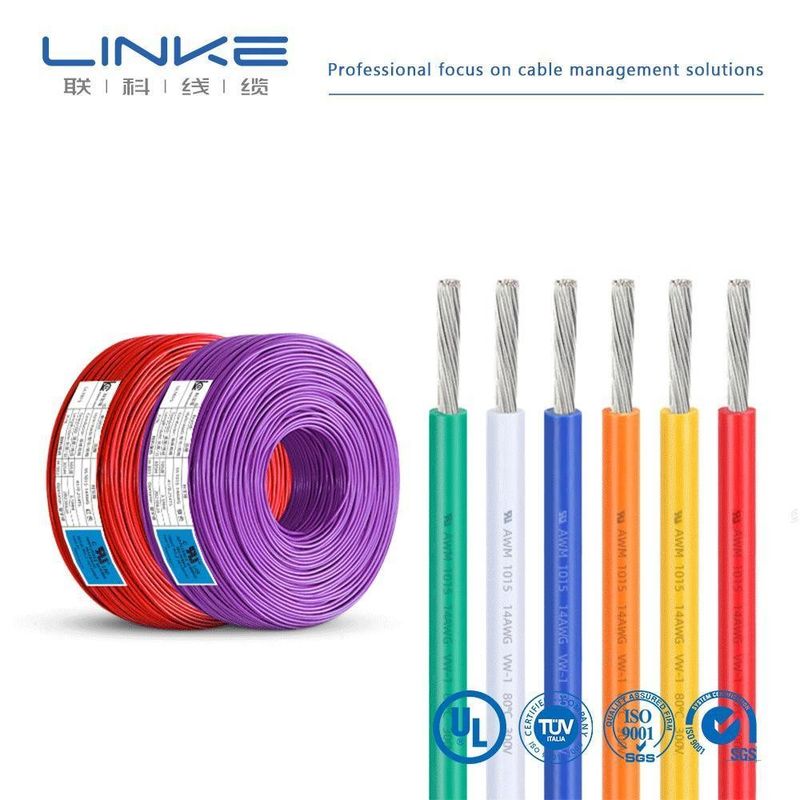

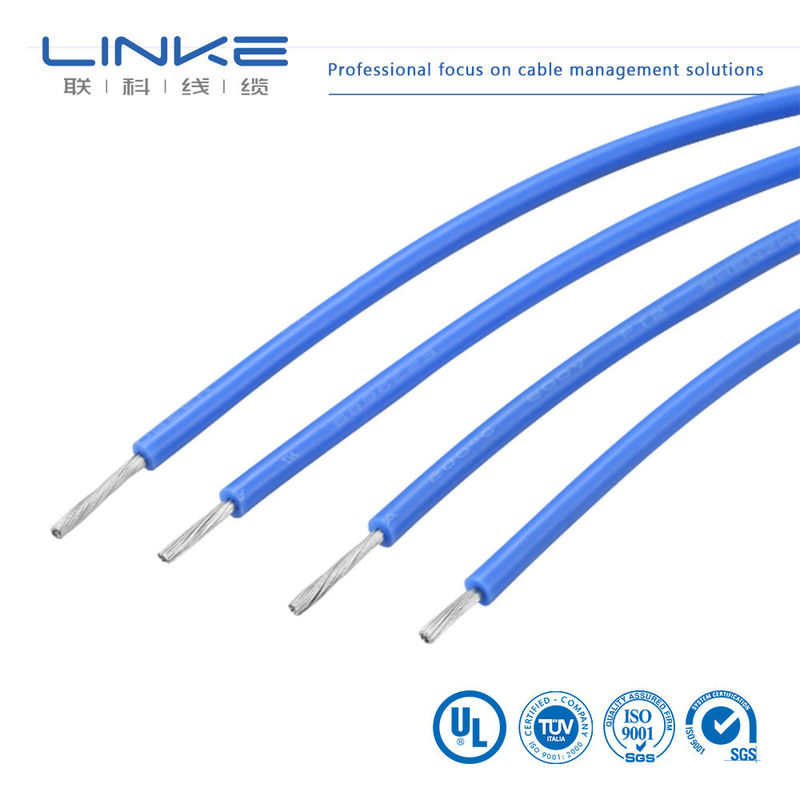

UL 21481 TPE Sheath UL Electrical Cable 300V
مشخصات محصول
شماره سبک UL:21481
ولتاژ نامی:300 ولت
دمای نامی:80 درجه سانتیگراد
استاندارد:UL758/UL1581
علامت گذاری:کابل E364879 AWM 21481 AWG VW-1 80℃ 300 ولت C AWM IA 80 ℃ 300 ولت FT1 Linke
مشخصات فنی
| اندازه هادی (AWG) |
ساخت و ساز (شماره/mm) |
قطر (میلی متر) |
ضخامت اسمی (میلی متر) |
قطر (میلی متر) |
هسته |
سپر |
نرخ سپر (%) |
ضخامت اسمی (میلی متر) |
قطر (میلی متر) |
حداکثر مقاومت هادی (Ω/KM) مس لخت |
حداکثر مقاومت هادی (Ω/KM) مس قلعشده |
| 26 |
7/0.16 |
0.48 |
0.38 |
0.10±1.30 |
2 |
اختیاری |
0.76 |
0.15±4.10 |
140 |
150 |
توجه:مشخصات سیم را می توان سفارشی کرد

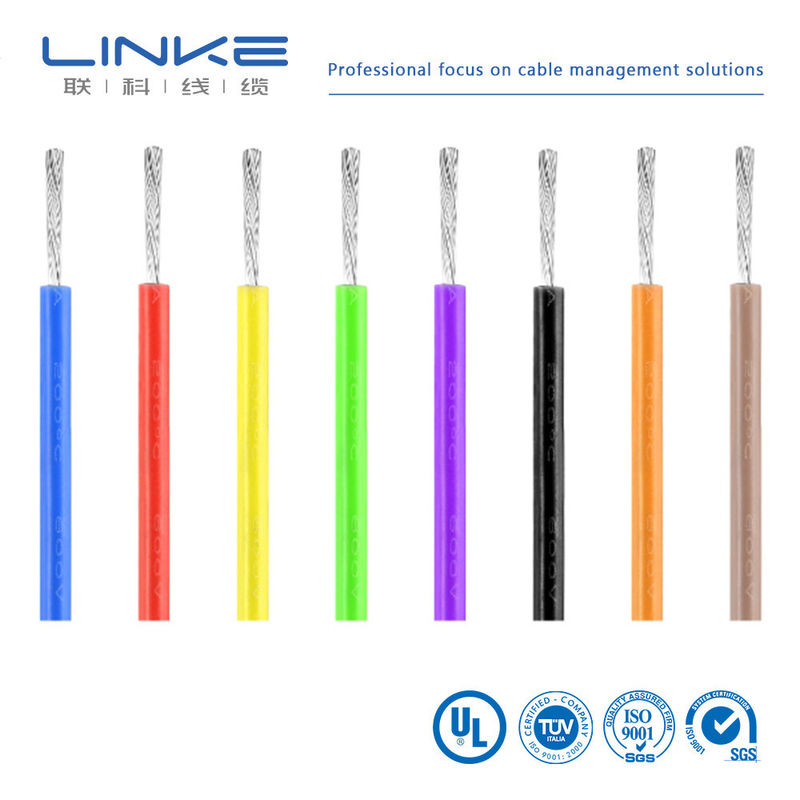

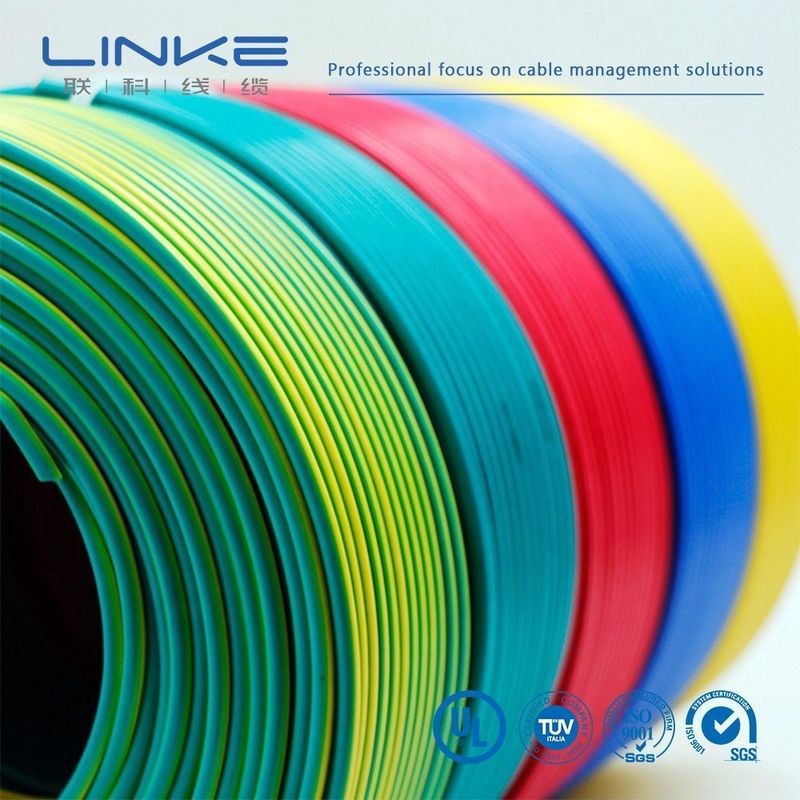

رنگ های موجود
مشکی، قهوه ای، قرمز، نارنجی، زرد، سبز، آبی، بنفش، خاکستری، سفید، زرد/سبز، شفاف
درباره کابل لینکه
Linke Cable Technology Co., Ltd با بیش از 10 سال تجربه در زمینه تحقیق و توسعه، تولید و بازاریابی کابل های با کیفیت بالا، یک تولید کننده پیشرو کابل در چین است. ما در ارائه راه حل های کابل سفارشی در سراسر جهان تخصص داریم.
تخصص های ما
- کابل های شارژ EV
- کابل های پزشکی
- کابل های سیلیکونی
- کابل های فنری
- کابل های بافته شده
- کابل های توولوب
- سیم های UL
- کابل های خودرو
تضمین کیفیت
- 6 مهندس تحقیق و توسعه با بیش از 10 سال تجربه در فناوری کابل
- 10 متخصص کنترل کیفیت بر هر مرحله تولید نظارت می کنند
- 50+ پرسنل تولید با تجربه
| نام تجاری |
پیوند |
مقطع (mm²) |
0.01-500 میلی متر مربع |
| سیم سنج (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
هادی |
مس قلع / مس لخت، بر اساس نیاز مشتری |
| مواد عایق |
PVC / TPU / لاستیک سیلیکون / PE / PP / XLPE / نایلون / دیگر |
جنس ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه ها |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[به عنوان مثال، 1 متر، 3 فوت، 5 ± 5 درصد تحمل] |
| نوع کابل |
[پزشکی/پاور/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
محافظ |
[سپردار/بدون محافظ/برید سپر] |
| امپدانس |
[به عنوان مثال، 75Ω (برای کابل های کواکسیال)] |
چاپ / لوگو |
[متن/برچسب/لوگو، حداکثر. 20 کاراکتر] |
| شعاع خم شدن |
[به عنوان مثال، ≥5* قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| رتبه بندی ولتاژ |
[به عنوان مثال، 30 ولت AC/DC] |
مواد اتصال دهنده |
[روکش طلا/روکش نیکل/برنج/غیره] |
| اتصال دهنده ها |
[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 ℃ تا 350 ℃ (-70 ℃ ~ 350 ℃) |

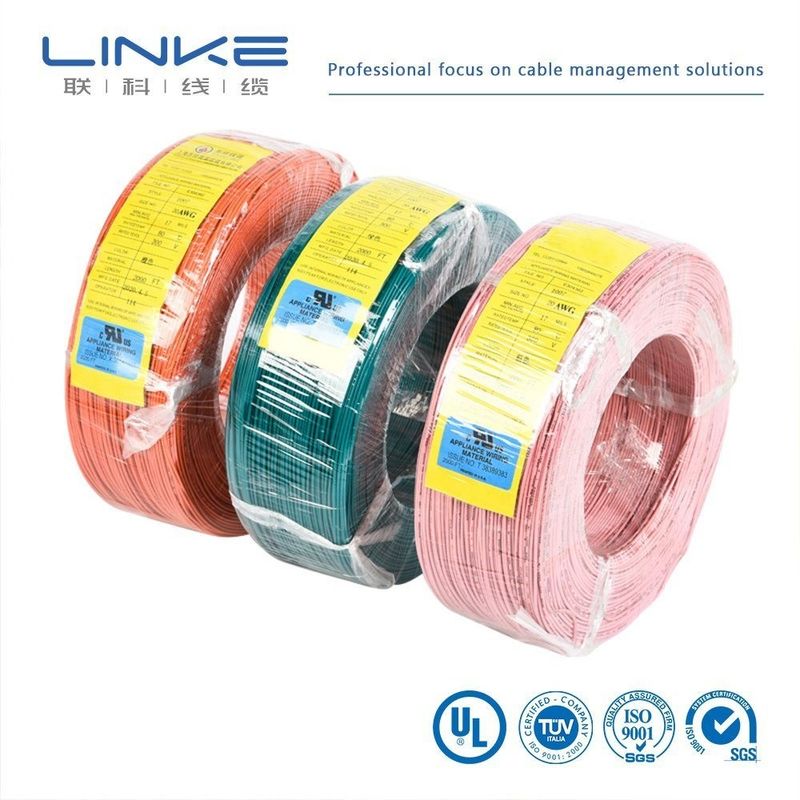

بسته |
رول / جعبه / بشقاب / سفارشی |
| خدمات پشتیبانی |
کابل سفارشی، راهحلهای انتها به انتها، از جمله برش دقیق، چینخوردن و نصب لوگها (متریال را مشخص کنید، به عنوان مثال، روکش مس/نیکل) |
آزمایشگاه مستقل•تجهیزات تست کامل•کنترل کیفیت کامل
ما هر محصول را با استانداردهای دقیق آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
| خیر |
مورد آزمایشی |
شرایط تست |
آزمون مورد نیاز |
داده های تست |
نتیجه |
| 1 |
بازرسی ساختار |
1. مطابق با اندازه سیم جدول2. حداقل ضخامت ≥ 80% ضخامت متوسط |
مطابق با جدول اندازه سیم |
رجوع به سابقه آزمایش شود |
پاس |
| 2 |
شوک حرارتی |
نمونه را روی یک میله آهنی با اندازه مشخص بپیچانید، به مدت 1 ساعت در کوره پیرسازی در دمای مشخص شده قرار دهید، نمونه را حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید. |
بدون ترک در سطح نمونه |
بدون ترک |
پاس |
| 3 |
تغییر شکل حرارتی |
1. اندازه گیری ضخامت نمونه (موقعیت اندازه گیری علامت) 2. نمونه و فیکسچر آزمایش را برای پیش گرم کردن در دمای مشخص شده به مدت 1 ساعت 3 در اجاق پیری قرار دهید. نمونه را به مدت 1 ساعت در زیر ستون فشار فیکسچر آزمایش قرار دهید. ضخامت نمونه را دوباره در همان موقعیت اندازه گیری کنید |
1. نمونه نباید توسط ستون فشار یا رسانا 2 ترک بخورد. کاهش ضخامت ≤ 50% |
رجوع به سابقه آزمایش شود |
پاس |
| 4 |
FT2 |
یک بار شعله استاندارد را در ارتفاع 125 میلی متری اعمال کنید |
1. شعله نباید در طول خود منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند |
رجوع به سابقه آزمایش شود |
پاس |
| 5 |
پیری |
1. پنج بخش از غلاف 200 میلی متری بردارید. نمونه ها را به مدت 168 ساعت در فر با دمای 158 درجه سانتیگراد قرار دهید. پس از بیرون آوردن نمونه ها، به مدت 16 ساعت در دمای اتاق 5±23 درجه سانتیگراد قرار دهید، سپس کشیدگی در هنگام شکست و استحکام کششی را آزمایش کنید. |
1. کشیدگی قبل از پیری ≥ 300٪، ازدیاد طول پس از پیری ≥ 80٪ از قبل از پیری2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیری ≥ 80٪ نسبت قبل از پیری |
رجوع به سابقه آزمایش شود |
پاس |
| 6 |
خم سرد |
نمونه را در جعبه با دمای پایین در دمای مشخص به مدت 4 ساعت نگهداری کنید، نمونه باد روی میله آهنی با اندازه مشخص با پیچ های مشخص، سیم پیچی کامل ظرف 30 ثانیه پس از خارج شدن نمونه از جعبه دمای پایین |
بدون ترک در سطح نمونه |
بدون ترک |
پاس |
| 7 |
مقاومت هادی |
مقاومت هادی هسته یک متری را با مقاومت سنج DC اندازه گیری کنید |
در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/کیلومتر |
رجوع به سابقه آزمایش شود |
پاس |
فناوری کابل لینکه (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و
ارائه راه حل های حرفه ای برای کابل و سیم، به خصوص برای
مشتریان صنعتی مختلف. شامل موارد زیر است:
کابل ربات انسان نما،
کابل برق/کابل داده هوش مصنوعی،
کابل نیمه هادی / کابل اتوماتیک صنعتی،
کابل سنسور،
کابل انرژی نو،
سیم زیبایی پزشکی،
کابل سیم UL،
Linke Cable قابلیتهای توسعه محصول و قابلیتهای فنی را برای پشتیبانی از تنوع متنوع کرده است
نیازهای مشتری ما مجوز محصول زیر را دریافت کرده ایم: UL 758،CCC،RoHs،رسیدن،CE; ما
سیستم مدیریت کیفیت زیر را به دست آورده اند:ISO 9001-2015(همه محصولات); ISO 13485
(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)
سوالات متداول
1. آیا شما یک شرکت سازنده یا بازرگانی هستید؟
ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از اول تا آخر کنترل کنیم. به دیدن ما خوش آمدید ما شما را در شنژن خواهیم برد.
2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟
نمونه ها برای شما رایگان است. انتظار می رود مشتریان جدید هزینه پیک را بپردازند.
3. حداقل مقدار سفارش شما چقدر است؟
به طور معمول 100 متر با این حال، کابل بسیار سنگین است. بهتر است مقدار مناسبی را سفارش دهید تا از بار زیاد جلوگیری کنید. حمل و نقل دریایی بهترین گزینه است.
4. آیا می توانم تخفیف بگیرم؟
این بستگی به مقدار شما دارد. ما می توانیم تخفیف بدهیم و هزینه حمل و نقل را بپردازیم. لطفا با ما تماس بگیرید.
5. آیا شرکت شما تولید OEM را می پذیرد؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم و حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی کنیم.
