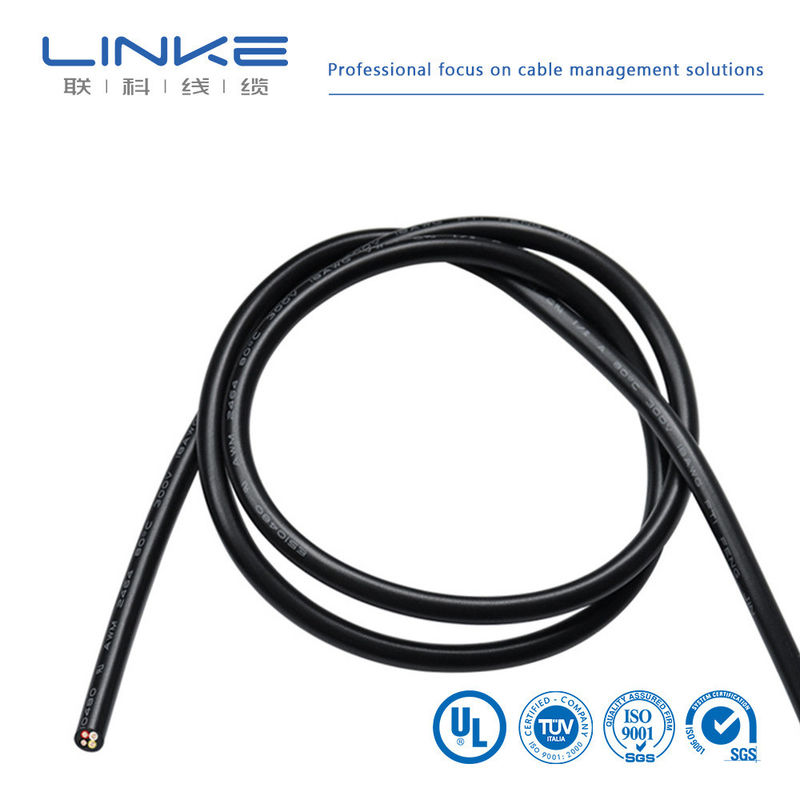

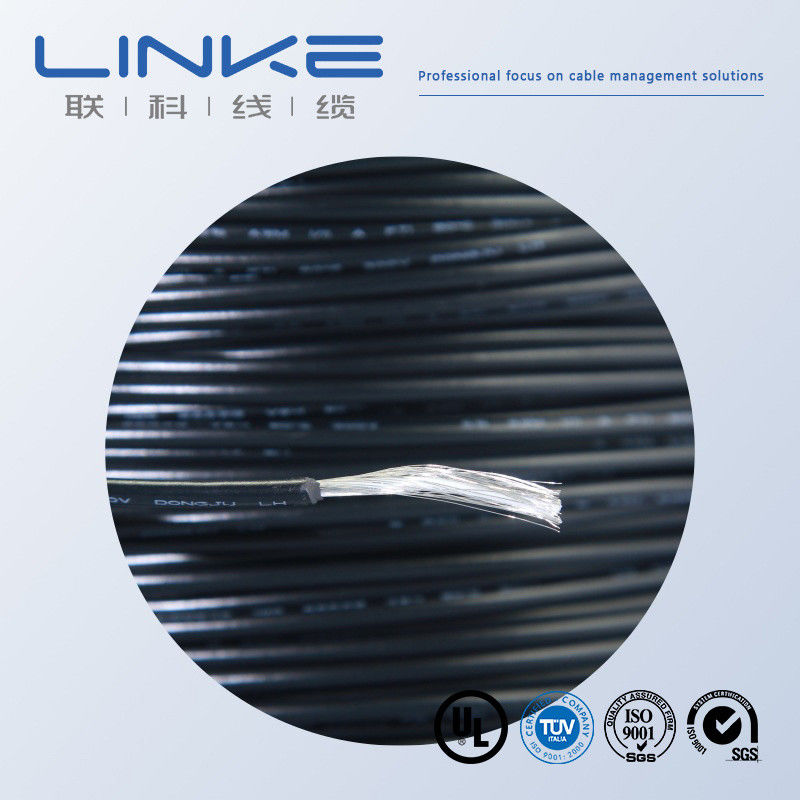

کابل تک هسته ای با عایق پی وی سی و مس قلع اندود شده UL1569
کابل تک هسته ای با عایق پی وی سی و مس قلع اندود شده با گواهینامه UL که برای کاربردهای سیم کشی الکترونیکی طراحی شده است و مطابق با استانداردهای UL758/UL1581 می باشد.
برای مشاهده محصولات پرطرفدار ما کلیک کنید. آنها به دلیل عملکرد پایدار و تحویل سریع، محبوبیت زیادی در سراسر جهان دارند.
شرکت فناوری کابل لینکه (DongGuan) با مسئولیت محدود بر تحقیق و توسعه تمرکز دارد و راه حل های حرفه ای را برای صنعت کابل و سیم، به ویژه برای مشتریان صنایع مختلف ارائه می دهد. این شامل:
- کابل ربات انسان نما
- کابل برق/کابل داده هوش مصنوعی
- کابل نیمه هادی/کابل اتوماسیون صنعتی
- کابل سنسور
- کابل انرژی نو
- سیم زیبایی پزشکی
- کابل سیم UL
کابل لینکه دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای پشتیبانی از نیازهای متنوع مشتریان است. ما مجوزهای محصول زیر را دریافت کرده ایم: UL 758، CCC، RoHs، REACH، CE؛ ما سیستم مدیریت کیفیت زیر را دریافت کرده ایم: ISO 9001-2015 (تمام محصولات)؛ ISO 13485 (تجهیزات و ابزار پزشکی)، IATF 16949 (صنعت خودرو)
آزمایشگاه مستقل • تجهیزات تست کامل • کنترل کیفیت کامل
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
ما یک آزمایشگاه مستقل تست کیفیت با امکانات تست کامل و رویه های استاندارد را اداره می کنیم. مجموعه کامل استانداردهای تست محصول ما تمام شاخص های کلیدی عملکرد و ایمنی را پوشش می دهد. از طریق بازرسی سیستماتیک و دقیق، ما به طور موثر کیفیت محصول را کنترل می کنیم، ریسک ها را کاهش می دهیم و محصولات ایمن، پایدار و با کیفیت بالا را که می توانید به آنها اعتماد کنید، به شما ارائه می دهیم.
| شماره. |
مورد تست |
شرایط تست |
الزامات تست |
داده های تست |
نتیجه |
| 1 |
بازرسی ساختار |
1. مطابق با جدول اندازه سیم
2. حداقل ضخامت ≥ 80% ضخامت متوسط |
مطابق با جدول اندازه سیم |
مراجعه به سوابق تست |
قبول |
| 2 |
شوک حرارتی |
نمونه را روی یک میله آهنی با اندازه مشخص بپیچید، به مدت 1 ساعت در کوره پیری در دمای مشخص قرار دهید، نمونه را به مدت حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید. |
هیچ ترکی روی سطح نمونه وجود ندارد |
بدون ترک |
قبول |
| 3 |
تغییر شکل حرارتی |
1. ضخامت نمونه را اندازه بگیرید (محل اندازه گیری را علامت بزنید)
2. نمونه و فیکسچر تست را به مدت 1 ساعت در کوره پیری برای پیش گرمایش در دمای مشخص قرار دهید
3. نمونه را به مدت 1 ساعت زیر ستون فشار فیکسچر تست قرار دهید
4. ضخامت نمونه را در همان محل دوباره اندازه بگیرید |
1. نمونه نباید توسط ستون فشار ترک بخورد یا هادی را نمایان کند
2. کاهش ضخامت ≤ 50% |
مراجعه به سوابق تست |
قبول |
| 4 |
FT2 |
یک شعله استاندارد را در ارتفاع 125 میلی متری یک بار اعمال کنید |
1. شعله نباید در طول آن منتشر شود
2. شعله نباید به مواد قابل اشتعال اطراف سرایت کند |
مراجعه به سوابق تست |
قبول |
| 5 |
پیری |
1. پنج قسمت غلاف به طول 200 میلی متر بردارید
2. نمونه ها را به مدت 168 ساعت در کوره پیری در دمای 158 درجه سانتیگراد قرار دهید
3. پس از خارج کردن نمونه ها، آنها را به مدت 16 ساعت در دمای اتاق 23±5 درجه سانتیگراد قرار دهید، سپس کشش در نقطه شکست و استحکام کششی را آزمایش کنید. |
1. کشش قبل از پیری ≥ 300%، کشش پس از پیری ≥ 80% از قبل از پیری
2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیری ≥ 80% از قبل از پیری |
مراجعه به سوابق تست |
قبول |
| 6 |
خم سرد |
نمونه را به مدت 4 ساعت در جعبه دمای پایین در دمای مشخص نگهداری کنید، نمونه را با تعداد دور مشخص روی میله آهنی با اندازه مشخص بپیچید، پیچیدن را ظرف 30 ثانیه پس از خارج کردن نمونه از جعبه دمای پایین تکمیل کنید. |
هیچ ترکی روی سطح نمونه وجود ندارد |
بدون ترک |
قبول |
| 7 |
مقاومت هادی |
مقاومت هادی یک متری را با متر مقاومت DC اندازه بگیرید |
در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23 اهم بر کیلومتر |
مراجعه به سوابق تست |
قبول |
مشخصات محصول
شماره سبک UL: 1569
ولتاژ نامی: 300 ولت
دمای نامی: 105 درجه سانتیگراد
استاندارد: UL758/UL1581
علامت گذاری: E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 کابل لینکه
کاربردها
سیم کشی داخلی لوازم خانگی و تجهیزات الکترونیکی.
مشخصات فنی
| اندازه هادی (AWG) |
ساختار (تعداد/میلی متر) |
قطر (میلی متر) |
ضخامت اسمی (میلی متر) |
قطر (میلی متر) |
حداکثر مقاومت هادی (اهم/کیلومتر)
مس لخت |
حداکثر مقاومت هادی (اهم/کیلومتر)
مس قلع اندود شده |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
1.80±0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
2.80±0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |

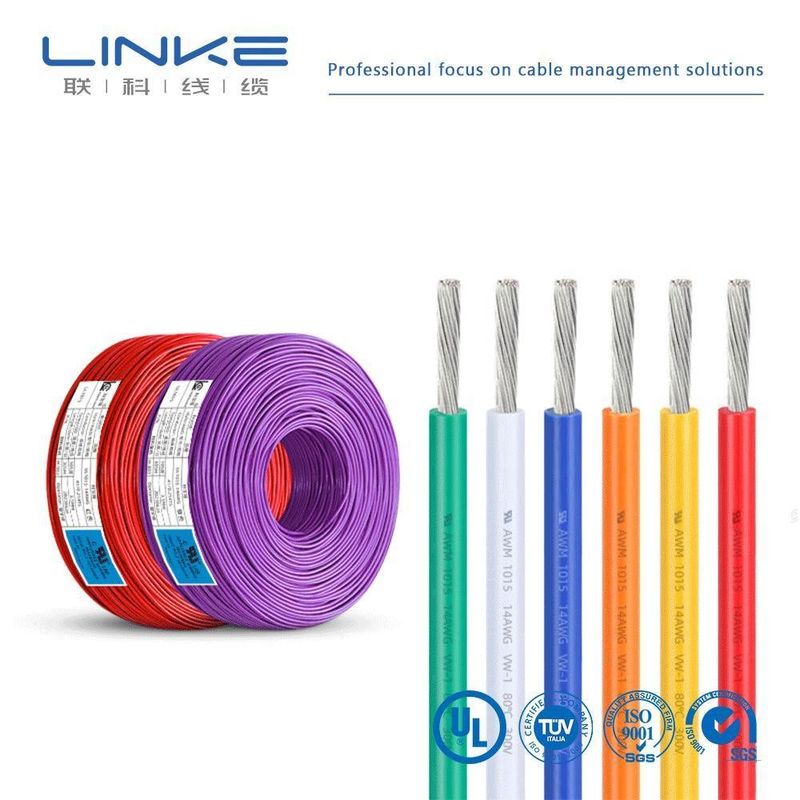

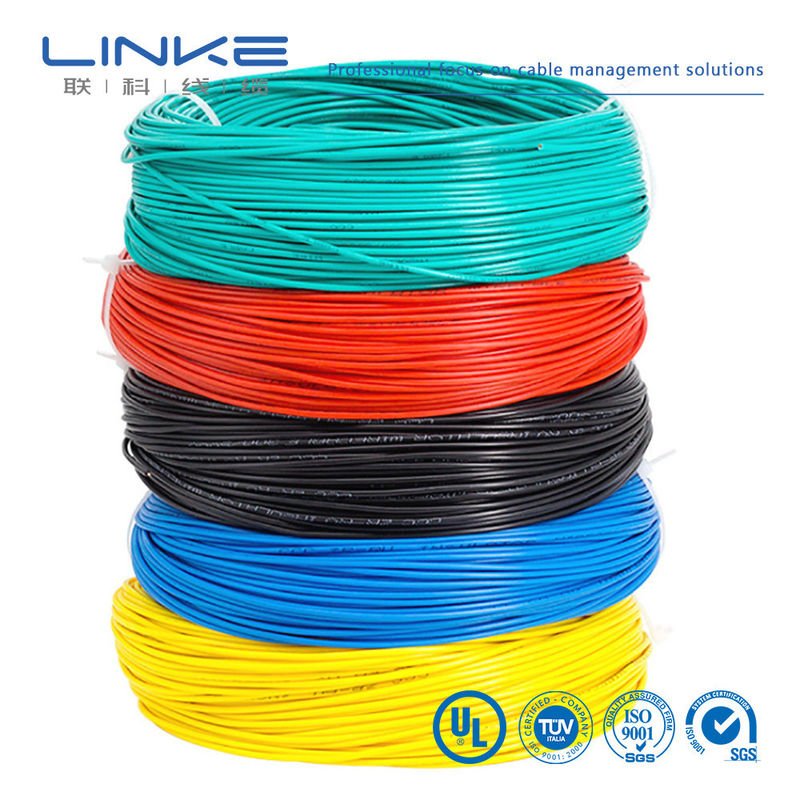

رنگ های موجود
مشکی، قهوه ای، قرمز، نارنجی، زرد، سبز، آبی، بنفش، خاکستری، سفید، زرد/سبز، شفاف
گزینه های سفارشی سازی
مشخصات سیم را می توان بر اساس نیازهای خاص شما سفارشی کرد.
ویژگی های محصول
- هادی: سیم مسی نرم و آنیل شده لخت
- گزینه های عایق: پی وی سی، تی پی یو، ایکس ال پی ای، سیلیکون
- رنگ های روکش: انتخاب مشکی، نارنجی، قرمز، زرد، آبی - عایق تکی و دوتایی
- اندازه های میلی متر مربع (سبک اروپایی): 0.1-100SQ
- اندازه های AWG (سبک آمریکای شمالی): 1AWG-30AWG
- محدوده دما: -60 درجه سانتیگراد تا 200 درجه سانتیگراد
| برند |
LINKE |
سطح مقطع (میلی متر مربع) |
0.01-500 میلی متر مربع |
| گیج سیم (AWG) |
[مثال: 24AWG، 28AWG] |
هادی |
مس قلع اندود شده / مس لخت، بر اساس الزامات مشتری |
| مواد عایق |
PVC/TPU/لاستیک سیلیکونی/PE/PP/XLPE/نایلون/سایر |
مواد روکش |
[PVC/PU/لاستیک/بافت/و غیره] |
| گواهینامه ها |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[مثال: 1 متر، 3 فوت، 5 متر ±5% تلرانس] |
| نوع کابل |
[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
محافظ |
[محافظ دار/بدون محافظ/محافظ بافت] |
| امپدانس |
[مثال: 75 اهم (برای کابل های کواکسیال)] |
چاپ/لوگو |
[متن/برچسب/لوگو، حداکثر 20 کاراکتر] |
| شعاع خمش |
[مثال: ≥5× قطر کابل] |
رتبه جریان |
[مثال: 5 آمپر] |
| رتبه ولتاژ |
[مثال: 30 ولت AC/DC] |
جنس کانکتور |
[روکش طلا/روکش نیکل/برنج/و غیره] |
| کانکتورها |
[مثال: USB Type-C، جک 3.5 میلی متری، RJ45] |
روکش |
XLPE یا PE یا PVC لاستیکی |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[مشکی/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 درجه سانتیگراد تا 350 درجه سانتیگراد (-70 درجه سانتیگراد ~ 350 درجه سانتیگراد) |
بسته بندی |
رول/جعبه/صفحه/سفارشی |
| خدمات پشتیبانی |
کابل سفارشی، راه حل های سرتاسری، شامل برش دقیق، پرس و نصب ترمینال ها (جنس را مشخص کنید، به عنوان مثال، مس/روکش نیکل) |
معرفی شرکت
شرکت فناوری کابل لینکه، تولید کننده سیم و کابل، یک تامین کننده پیشرو کابل در چین با بیش از 10 سال تجربه در تحقیق و توسعه، تولید و بازاریابی است. ما انواع کابل ها و راه حل های کابل سفارشی را در سراسر جهان ارائه می دهیم.
تخصص ها
کابل شارژ خودروی برقی، کابل پزشکی، کابل سیلیکونی، کابل فنری، کابل بافته شده، کابل کششی، سیم UL، کابل خودرو و موارد دیگر.
در کابل لینکه، ما از رویکرد مهندس به مهندس برای توسعه کابل های بهتر برای مشتریان و بهبود کیفیت زندگی استفاده می کنیم.
گواهینامه های UL
عایق ترموپلاستیک تک هسته ای
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
عایق ترموپلاستیک چند هسته ای
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
عایق ترموستات تک هسته ای
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
