در Linke cable، ما معتقدیم راه بهتری برای ارائه کابل های بهتر به بازار وجود دارد. ما از رویکرد مهندس به مهندس استفاده می کنیم
برای توسعه کابل های بهتر برای مشتریان و بهبود کیفیت زندگی.
محل منبع:
گوانگدونگ، چین
نام تجاری:
Linke
گواهی:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

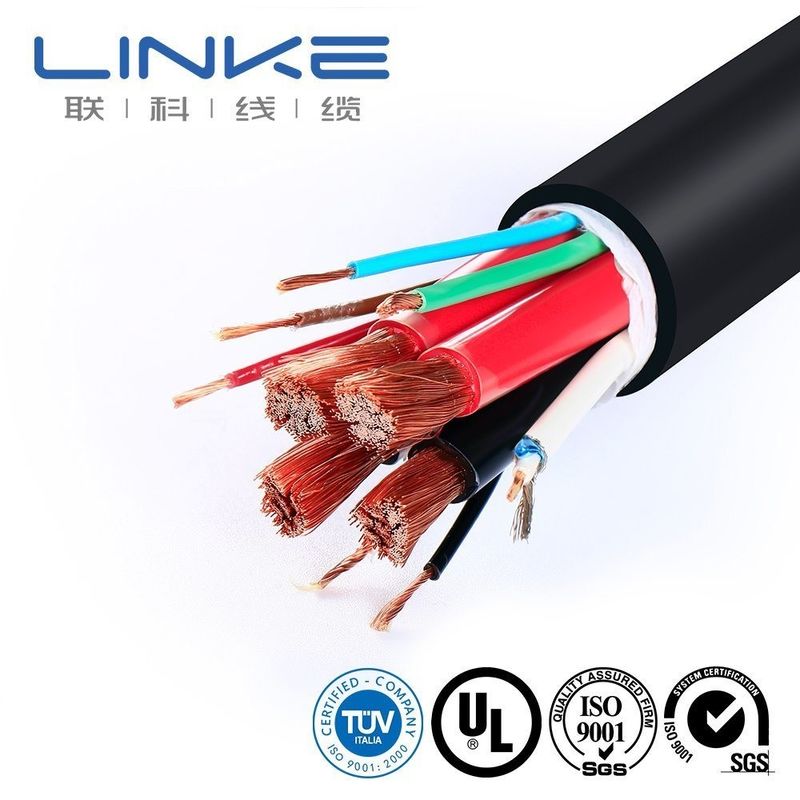

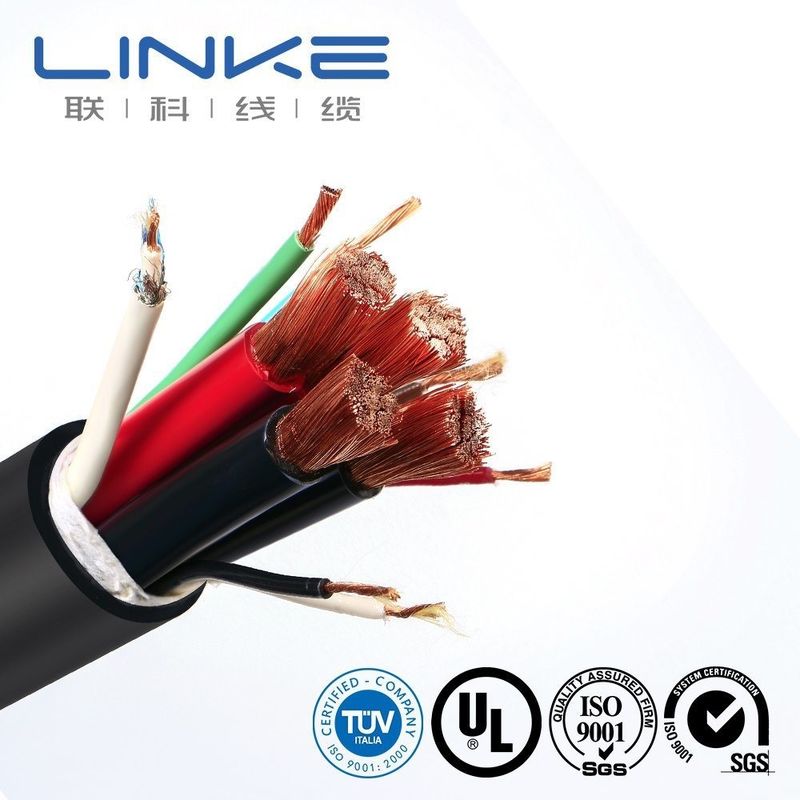

کابل شارژ خودروی الکتریکی 16A 32A نوع 2 با TUV&UL
استاندارد مرجع: UL 2263
شماره UL: E364879
|

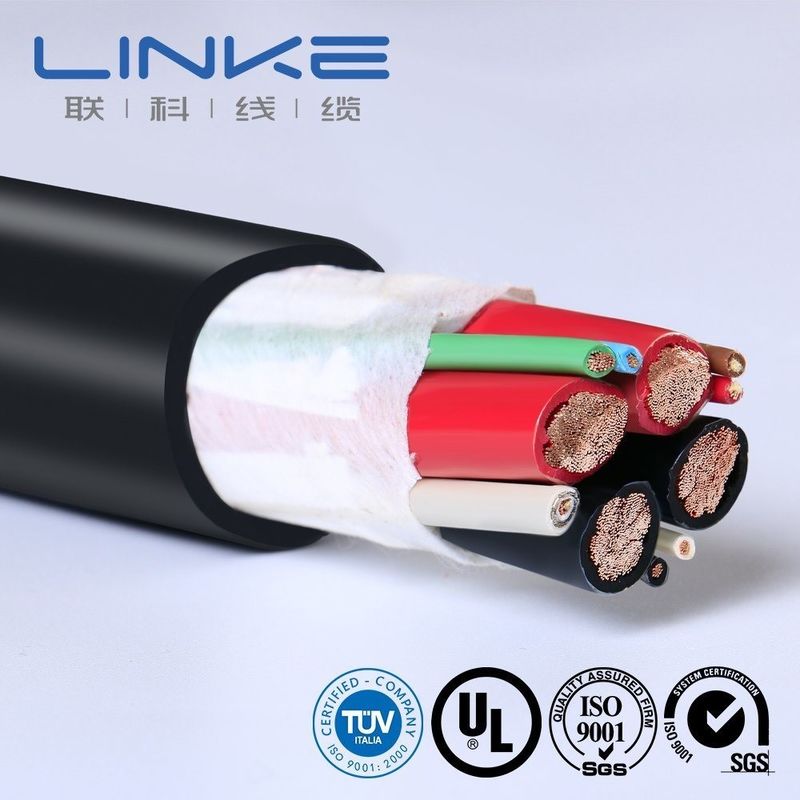

ساخت و ساز |
ویژگی ها |
|
1. هادی |
دمای نامی: -50℃ ~ 105 ℃ |
|
جنس: مس خالی |
ولتاژ نامی: 1000 ولت |
|
2.عایق |
مقاومت هادی (در 20 درجه سانتیگراد): 8AWG≤2.23Ω/km؛ 10AWG≤3.51Ω/km؛ 16AWG≤14.1Ω/km.روش تست مطابق با UL 2556 |
|
جنس: TPE |
15درجهC مقاومت عایق:8AWG≥34Ω.m؛ 10AWG≥34Ω.m؛ 16AWG≥45Ω.m.روش تست مطابق با UL 2556 |
|
سیرنگ: مشکی، قرمز، سبز/زرد یا دیگر |
ولتاژ دی الکتریک:4.0کیلوولتAC/1 دقیقه(8AWG)، 3.0KV AC/1 دقیقه(10AWG)، 2.0KV AC/1 دقیقه(16AWG). بدون خرابی.روش تست مطابق با UL 2556 |
|
3.پرکننده |
حداقل شعاع خمشی:≥6OD. |
|
جنس: نخ پنبه |
شوک داغ: 150 ℃/1 ساعت بدون ترک روش تست مطابق با UL 2556 |
|
4. نوار |
تست شعله:FT1.روش تست مطابق با UL 2556 |
|
جنس: پارچه های نبافته |
استحکام کششی عایق:قبل از پیری 5.5 مگاپاسکال؛ پس از پیری(136درجهC/168H)≥75% اورجینالروش تست مطابق با UL 2556 |
|
5. غلاف |
افزایش طول عایق:قبل از پیری 200٪؛ پس از پیری(136درجهC/168H)≥75% اورجینالروش تست مطابق با UL 2556 |
|
جنس: TPE |
استحکام کششی ژاکت:قبل از پیری 8.3 مگاپاسکال؛ پس از پیری(136درجهC/168H)≥75% اورجینالروش تست مطابق با UL 2556 |
|
رنگ: مشکی یا نارنجی |
کشیدگی ژاکت:قبل از پیری 200٪؛ پس از پیری(136درجهC/168H)≥75% اورجینالروش تست مطابق با UL 2556 |
|
|
تست خمش سرد:-40درجهC/4H، بدون ترک خوردگی.روش تست مطابق با UL 2556 |
|
|
تست شوک داغ:150درجهC/1H، بدون ترک خوردگی.روش تست مطابق با UL 2556 |
|
تایپ کنید |
خطوط اصلی اندازه و E |
اندازه خطوط سیگنال |
ampacity مجاز@20درجهمحیط C Ref. |
بیش از قطر Ref. میلی متر |
|
EVC 1001 |
10AGW/2+10AGW |
22AGW(20AGW/18AGW/16AGW)0-6 |
32A |
0.5±12.0 |
|
EVC 1002 |
9AGW/2+10AGW |
40A |
0.5±13.8 |
|
|
EVC 1003 |
8AGW/2+10AGW |
48A |
0.5±15.0 |
|
|
EVC 1004 |
6AGW/2+8AGW |
80A |
0.5±18.9 |
|
|
EVC 1005 |
3AGW/4+12AGW(14AGW/10AGW) |
18AGW (20AGW/22AGW)0-8 |
170A(200A) |
1.0±28.3 |
|
EVC 1006 |
2AGW/4+12AGW(14AGW/10AGW) |
200A(250A) |
31.0±1.0 |
|
|
EVC 1007 |
1/0AGW/4+12AGW(14AGW/10AGW) |
300A-350A |
1.0±36.5 |
|
|
EVC 1008 |
4AGW/2+14AGW |
120A |
21.0±1.0 |
|
|
EVC 1009 |
1AGW/4+14AGW |
|
250A(300A) |
34.0±1.0 |
کابل شارژ UL 2263 EV (مناسب برای CCS1)
استاندارد مرجع: UL 2263
شماره UL: E364879
| ساخت و ساز | ویژگی ها |
| 1. هادی | دمای نامی: -40℃ تا 105℃ |
| جنس: مس خالی | ولتاژ نامی: 300 ولت، 600 ولت یا 1000 ولت |
| 2.عایق | تست شعله: روش آزمایش VW-1 مطابق با UL 2556 |
| جنس: TPE | حداقل: شعاع خمشی: ≥6*OD |
| رنگ: سیاه، قرمز، سبز/زرد یا دیگر | ولتاژ دی الکتریک: 1.5kVac/1min. بدون روش تست خرابی مطابق با UL 2556 |
| 3.پرکننده | خمش سرد: -40 ℃/4 ساعت بدون ترک روش تست مطابق با UL 2556 |
| جنس: نخ پنبه | شوک داغ: 150 ℃/1 ساعت بدون ترک روش تست مطابق با UL 2556 |
| 4. نوار | مقاومت روغن:IRM902، کشش و ازدیاد طول 60 ℃/168 ساعت ≥70% مقدار قدیمی نشده |
| جنس: پارچه های نبافته | مقاومت در برابر خرد شدن: S≤12AWG 4.45kN، 12AWG＜S≤2AWG، 11.1kN، 2AWG＜S 15.6kN |
| 5. غلاف | مقاومت در برابر آب و هوا: 720 ساعت هوا سنج قوس زنون، بدون ترک |
| جنس: TPE | الزامات زیست محیطی: مطابق با RoHS |
| رنگ: مشکی یا نارنجی (قابل تنظیم) |
| تایپ کنید | اندازه | Conductor Stranded OD mm Ref. | حداکثر مقاومت هادی mΩ/m@20℃ | ampacity مجاز@20℃ محیط Ref. | بیش از قطر Ref. میلی متر | بسته بندی M/Reel (مرجع) |
| 600 ولت یا 1000 ولت EVE (TPE) | 3×16AWG | 1.5/1.2 | 14.1 | 12A | 0.5±10.8 | 1000 متر/700# |
| 3×14AWG | 1.9/1.2 | 8.88 | 16A | 0.5±11.8 | 800 متر/700# | |
| 3×12AWG | 2.4/1.2 | 5.58 | 23A | 0.5±14.3 | 500 متر/700# | |
| 3×10AWG | 3.0/1.2 | 3.51 | 32A | 0.5±15.6 | 500 متر/700# | |
| 2×8AWG+10AWG | 4.3/3.0 | 2.23/3.51 | 46A | 0.8±20.9 | 500 متر/950# | |
| 2×6AWG+8AWG | 5.4/4.3 | 1.40/2.23 | 63A | 0.8±23.4 | 400 متر/950# | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 14.1/22.4 | 12A | 0.5±11.4 | 800 متر/700# | |
| 3×14AWG+1×18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 0.5±13.5 | 500 متر/700# | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 0.5±14.5 | 500 متر/700# | |
| 3×10AWG+1×18AWG | 3.0/1.2 | 3.51/22.4 | 32A | 0.6±15.8 | 500 متر/700# | |
| 2×8AWG+10AWG+18AWG | 4.3/3.0 | 2.23/3.51/22.4 | 46A | 0.8±20.9 | 500 متر/950# | |
| 2×6AWG+8AWG+18AWG | 5.4/4.3 | 1.40/2.23/22.4 | 63A | 0.8±23.4 | 400 متر/950# | |
| 2×4AWG+6AWG+18AWG | 6.6/5.4 | 0.882/1.4/22.4 | 75A | 0.9±27.0 | 300 متر/950# | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 0.5±12.2 | 500 متر/700# | |
| 3×14AWG+2×18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 0.5±14.1 | 500 متر/700# | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 0.6±15.1 | 500 متر/700# | |
| 3×10AWG+2×18AWG | 3.0/1.2 | 3.51/22.4 | 32A | 0.6±15.8 | 500 متر/700# | |
| 2×8AWG+10AWG+2×18AWG | 4.3/3.0 | 2.23/3.51 | 46A | 0.8±20.9 | 500 متر/950# | |
| 2×6AWG+8AWG+2×18AWG | 5.4/4.3 | 1.40/2.23 | 63A | 0.8±23.4 | 400 متر/950# | |
| 2×4AWG+6AWG+2×18AWG | 6.6/5.4 | 0.882/1.4 | 75A | 0.9±27.0 | 300 متر/950# | |
| 2×2AWG+4AWG+2×18AWG | 8.2/6.6 | 0.555/0.882 | 100A | 30.5±1.0 | 400 متر/1200# | |
| 2×1/0AWG+2AWG+4×16AGW | 10.5/8.2 | 0.349/0.555 | 200A | 1.0±38.0 | 250 متر/1200# | |
|
2×3/0AWG+1/0AWG (2×3/0AWG+4AWG+6X18AWG)
خط زمینی 3/0AWG حداقل 4AWG
|
13.05/10.5 | 0.219/0.349 | 260A | 1.0±45.0 | 150 متر/1200# | |
| 4X1-0AWG+4AWG+6X18AWG | 10.4/6.5 | 0.351/0.882/23.6 | 300A/350A | 45.7±1.2 | 150 متر/1200# | |
| 300 ولت EVJE (TPE) | 3×16AWG | 1.5/1.2 | 3.51/22.4 | 12A | 0.3±9.5 | 1200 متر/700# |
| 3×14AWG | 1.9/1.2 | 8.88/22.4 | 16A | 0.5±10.2 | 1000 متر/700# | |
| 3×12AWG | 2.4/1.2 | 5.58/22.4 | 23A | 0.5±11.4 | 800 متر/700# | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 0.5±10.5 | 1000 متر/700# | |
| 3×14AWG+1×18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 0.5±11.1 | 80 متر/700# | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 0.5±12.2 | 500 متر/700# | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/22.4 | 12A | 0.5±11.3 | 800 متر/700# | |
| 3×14AWG+2×18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 0.5±12.0 | 800 متر/700# | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/22.4 | 23A | 0.5±13.1 | 500 متر/700# | |
| تعداد سیم های سیگنال می تواند 0 ~ 6 یا بیشتر باشد، مشخصات هادی سیم سیگنال می تواند 16AWG، 18AWG، 20AWG، 22AWG باشد. | ||||||
مشخصات، اندازه و ساختار محصول فوق ممکن است به دلیل پیشرفت تکنولوژی تغییر کند. مشخصات مشابه را می توان با توجه به نیاز مشتری طراحی و تولید کرد.
تولید کننده سیم و کابل Linke Cable Technology Co., Ltd یکی از تامین کنندگان پیشرو کابل در چین است. در بیش از 10 سال گذشته،
لینکه کابل بر تحقیق و توسعه، تولید و بازاریابی سیم و کابل تمرکز کرده است. Linke کابل های مختلف و سفارشی ارائه می دهد
راه حل های کابل برای سراسر جهان. ما در کابل شارژ EV، کابل پزشکی، کابل سیلیکون، کابل فنر، تخصص داریم.
کابل بافته، کابل حوله، سیم UL، کابل خودرو و غیره
در Linke cable، ما معتقدیم راه بهتری برای ارائه کابل های بهتر به بازار وجود دارد. ما از رویکرد مهندس به مهندس استفاده می کنیم
برای توسعه کابل های بهتر برای مشتریان و بهبود کیفیت زندگی.
نمایشگاه:
ما از UL گذشتیم1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269
(تک هادی، عایق ترموپلاستیک)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,UL2835,
UL20276,UL20549,UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 و ISO13485، TS16949
CNR- مواد سیم کشی لوازم خانگی،
پی وی سی اکسترود شده تک عایق، دارای درجه 105 درجه سانتیگراد، 1000 ولت، کلاسI، گروه A، B، یا AB، FT1 و/یا FT2.
کابل ژاکتی غیر یکپارچه پی وی سی اکسترود شده، دارای درجه 105 اینچ C، 1000 ولت، کلاس I، کلاس یا کلاس I/Il، گروه A، B، یا AB، FT1 و/یا FT2.
کابل ژاکتی غیر یکپارچه TPU اکسترود شده، دارای رتبه 80 اینچ C، 300 ولت، کلاس I، کلاس یا کلاس I/Il، گروه A، B، یا AB، FT1 و/یا FT2
1. الفتو هستی سازنده یا شرکت بازرگانی؟
ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از اول تا آخر کنترل کنیم.
به دیدن ما خوش آمدید ما شما را در شنژن می بریم.
2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟
نمونه ها برای شما رایگان است. انتظار می رود مشتریان جدید هزینه پیک را بپردازند.
3. حداقل مقدار سفارش شما چقدر است؟
به طور معمول 100 متر با این حال، کابل بسیار سنگین است.
بهتر است مقدار مناسبی را سفارش دهید تا از بار زیاد جلوگیری کنید.
حمل و نقل دریایی بهترین گزینه است.
4. آیا می توانم تخفیف بگیرم؟
این به مقدار شما بستگی دارد، ما می توانیم تخفیف بگذاریم و هزینه حمل و نقل را بپردازیم. لطفا با ما تماس بگیرید
5. آیا شرکت شما تولید OEM را می پذیرد؟
بله، می تواند نام شرکت شما را چاپ کند، ما حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی می کنیم
درخواست خود را به طور مستقیم به ما بفرستید
