UL 40A 50A 3x8AWG+1x18AWG کابل شارژر EV
مشخصات الکتریکی
- جریان نامی: 16A
- ولتاژ کار: 250V AC
- مقاومت عایق: >1000MΩ
- افزایش دمای حرارتی: <50K
- ولتاژ مقاومت: 2000V
- دمای کار: -30°C تا +50°C
- مطابق با استانداردهای IEC 62196-2 کابل شارژ خودروهای الکتریکی
خلاصه ی محصول

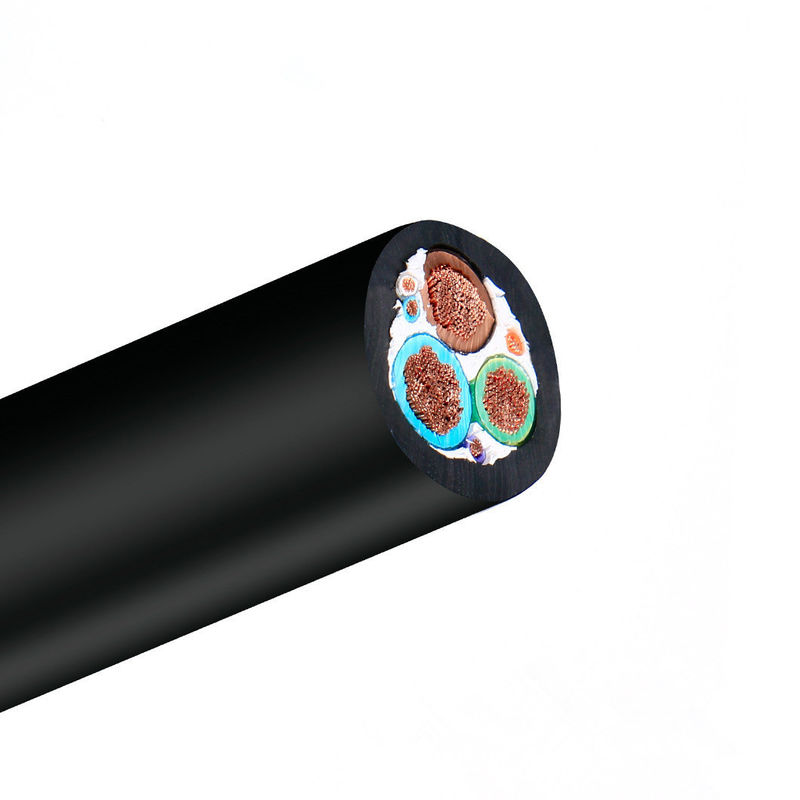

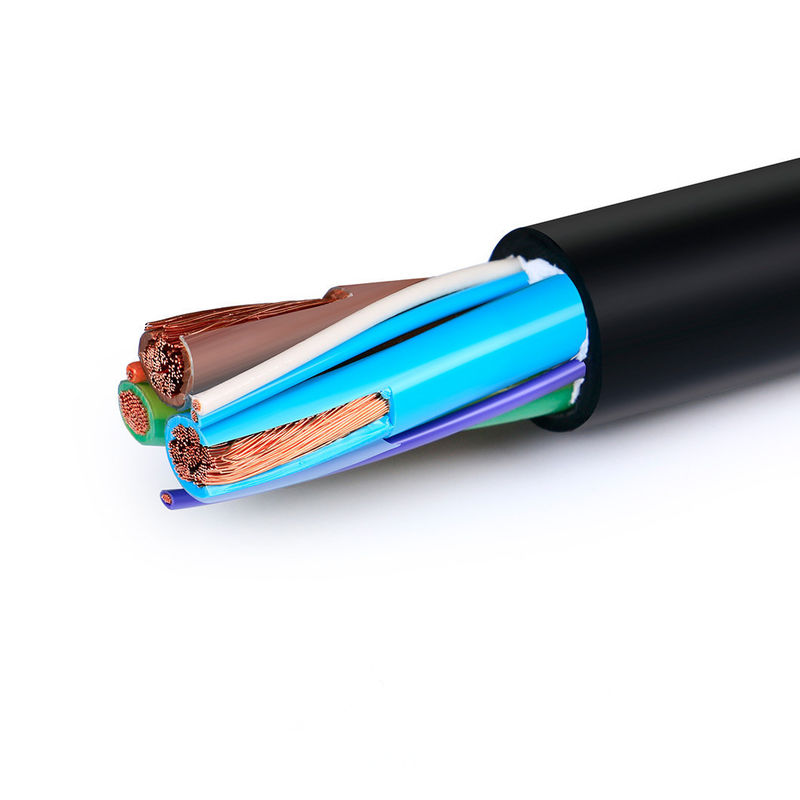

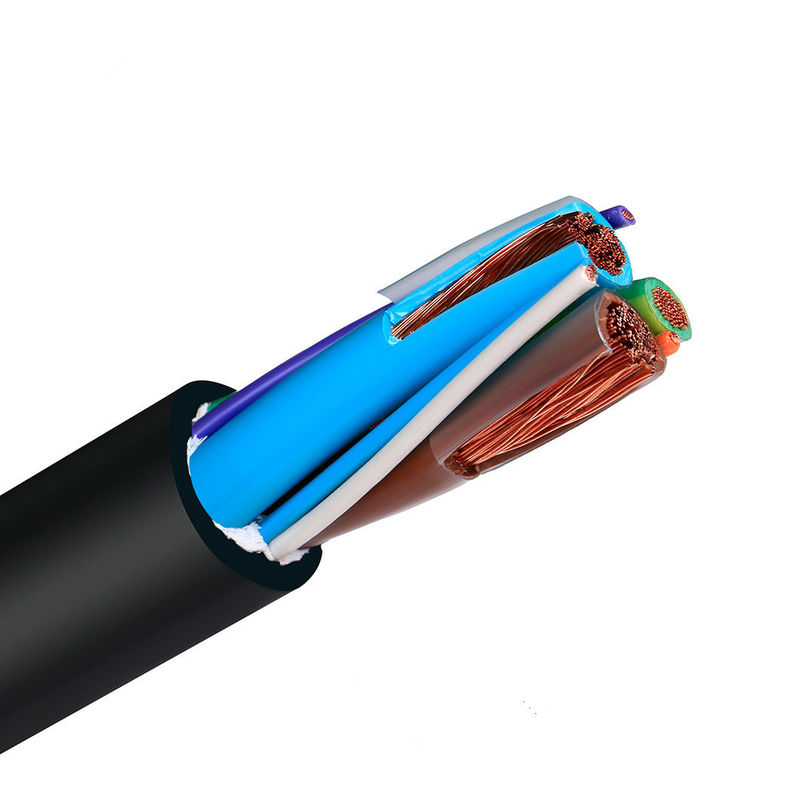

کابل شارژ خودروهای الکتریکی 32A تک فاز استاندارد UL 3*10AWG+1*18AWG
کابل شارژ EV یک کابل انعطاف پذیر است که وسایل نقلیه الکتریکی را به ایستگاه های شارژ یا سوکت های برق متصل می کند.مواد عایق TPE که هم نرم و هم با دوام هستند، و یک پوشش TPE با عملکرد بالا با مقاومت در برابر آب و هوا، تحمل دمای بالا / پایین، و مقاومت در برابر اصطکاک. کابل انعطاف پذیری برتر، انعطاف پذیری، قابلیت خم شدن بالا،و عملکرد را در دمای پایین بدون سخت شدن حفظ می کند.
مشخصات فنی
| اجزا |
مشخصات |
| راننده |
مواد: مس برهنه
دمای نامی: -40°C تا 105°C
ولتاژ نامی: 300V؛ 600V یا 1000V |
| عایق بندی |
مواد: TPE یا PVC
رنگ: سیاه، سفید، سبز/ زرد
آزمایش شعله: روش آزمایش VW-1 بر اساس UL 2556
کمترین شعاع خم: ≥5*OD
ولتاژ دی الکتریک: 1.5kVac/1 دقیقه در UL 2556
خم کردن سرد: -40 °C/4h بدون ترک بر UL 2556
شوک حرارتی: 150°C/1h بدون ترک در UL 2556 |
| پر کردن |
ماده: سیم PP
مقاومت در برابر روغن: IRM902، طول کششی 60°C/168h ≥70٪ ارزش غیر مسن |
| نوار |
مواد: پارچه غیر بافته
مقاومت فشرده سازی: S≤12AWG 4.45kN، 12AWG
|
| پوشش |
مواد: TPE یا PVC
رنگ: سیاه یا نارنجی
مقاومت در برابر آب و هوا: 720 ساعت آزمایش لامپ قوس زینون، بدون ترک
انطباق محیط زیست: RoHS 2.0 و REACH |
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
چند ستون {3}{l}{کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده، به عنوان مثال، مس / نیکل) |
|
|
آزمایشگاه مستقل•تجهیزات کامل آزمایش•کنترل کامل کیفیت
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا کیفیت برتر و عملکرد قابل اعتماد را تضمین کنیم.
|
نه، نه
|
ماده آزمایش
|
حالت آزمایش
|
الزامات آزمون
|
داده های آزمایش
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با جدول اندازه سیم2. حداقل ضخامت ≥ 80٪ از متوسط ضخامت
|
مطابق با جدول اندازه سیم
|
مراجعه به گزارش آزمون
|
عبور
|
|
2
|
شوک حرارتی
|
نمونه را بر روی یک میله آهن از اندازه مشخص، قرار دادن در یک کوره پیری در دمای مشخص برای 1 ساعت، خنک کردن نمونه به دمای اتاق برای حداقل 30 دقیقه، سپس مشاهده نمونه
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
3
|
تغییر شکل گرما
|
1- ضخامت نمونه را اندازه گیری کنید (وضعیت اندازه گیری علامت گذاری) 2. نمونه و دستگاه آزمایش را در اجاق پیری قرار دهید تا در دمای مشخص برای 1 ساعت گرم شود3.نمونه را برای یک ساعت در زیر ستون فشار دستگاه آزمایش قرار دهید4ضخامت نمونه را در همان موقعیت دوباره اندازه گیری کنید.
|
1. نمونه نباید توسط ستون فشار ترک خورده یا هدایت کننده را در معرض قرار دهد2. کاهش ضخامت ≤ 50%
|
مراجعه به گزارش آزمون
|
عبور
|
|
4
|
FT2
|
یک بار یک شعله استاندارد را در ارتفاع 125 میلی متر استفاده کنید
|
1شعله نباید در طول آن گسترش یابد. شعله نباید به مواد قابل احتراق در نزدیکی گسترش یابد.
|
مراجعه به گزارش آزمون
|
عبور
|
|
5
|
پیری
|
1. پنج بخش از پوشش 200 میلی متر را بردارید. نمونه ها را در فر از 158 درجه سانتیگراد برای 168 ساعت قرار دهید. پس از برداشتن نمونه ها، در دمای اتاق 23±5 درجه سانتیگراد برای 16 ساعت قرار دهید.سپس طول کشش را در حالت شکستن و مقاومت کششی آزمایش کنید.
|
1• طول کششی قبل از پیری ≥ 300٪، طول کششی پس از پیری ≥ 80٪ از قبل از پیری
|
مراجعه به گزارش آزمون
|
عبور
|
|
6
|
کولد بِند
|
نمونه را در یک جعبه با دمای پایین در دمای مشخص برای 4 ساعت نگه دارید، نمونه باد بر روی میله آهن با اندازه مشخص با چرخش های مشخص،پیچیدگی کامل ظرف ۳۰ ثانیه پس از برداشتن نمونه از جعبه با دمای پایین
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
7
|
مقاومت هادی
|
مقاومت هادی هسته یک متر را با مقاومت متر DC اندازه گیری کنید
|
در 20 درجه سانتیگراد مقاومت 8AWG ≤ 2.23Ω/km
|
مراجعه به گزارش آزمون
|
عبور
|
Linke cable technology (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و
ارائه راه حل های حرفه ای به Cable&Wire،به ویژه برای
مشتریان مختلف صنعت. این شامل:
کابل ربات انسان نما
کابل برق AI/کابل داده
کابل نیمه هادی/کابل اتوماتیک صنعتی
کابل حسگر
کابل انرژی جدید
سیم زیبایی پزشکی
کابل سیم UL،
Linke Cable دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای حمایت از تنوع
ما مجوز محصول زیر را به دست آورده ایم: UL 758,CCC,RoHs,REACH,CE؛ ما
سیستم مدیریت کیفیت زیر را به دست آورده اند::استاندارد ISO 9001-2015(تمام محصولات)؛ ISO 13485
(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)
توانایی های شرکت
ما یک تیم تحقیق و توسعه قوی با 6 حرفه ای مهندسی، هر کدام دارای بیش از 10 سال تجربه تکنولوژی سیم و کابل.بخش مهندسی ما راه حل های کابل حرفه ای را برای اطمینان از پشتیبانی دقیق و موثر مشتری فراهم می کندبخش کنترل کیفیت شامل 10 متخصص است که هر مرحله از واردات مواد تا حمل و نقل را به شدت نظارت می کنند و کیفیت محصول را 100٪ تضمین می کنند.تیم تولید ما شامل بیش از 50 متخصص تولید با تجربه است.
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک تولید کننده حرفه ای هستیم. ما سفارش شما را از ابتدا تا پایان مدیریت می کنیم. به شما خوش آمدید که به ما مراجعه کنید - ما خدمات جمع آوری را در شنژن ارائه می دهیم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها به صورت رایگان ارائه می شوند. مشتریان جدید مسئول هزینه های حمل و نقل هستند.
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متر. با این حال، به دلیل وزن کابل، توصیه می کنیم برای به حداقل رساندن هزینه های حمل و نقل مقدار مناسب سفارش دهید. حمل و نقل دریایی اقتصادی ترین گزینه است.
میتونم تخفیف بگیرم؟
تخفیف بر اساس مقدار سفارش در دسترس است. ما همچنین ممکن است هزینه های حمل و نقل را پوشش دهیم. لطفا برای جزئیات با ما تماس بگیرید.
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما خدمات OEM را ارائه می دهیم از جمله چاپ نام شرکت شما و کارت های کیفیت سفارشی برای تبلیغ نام تجاری شما.
