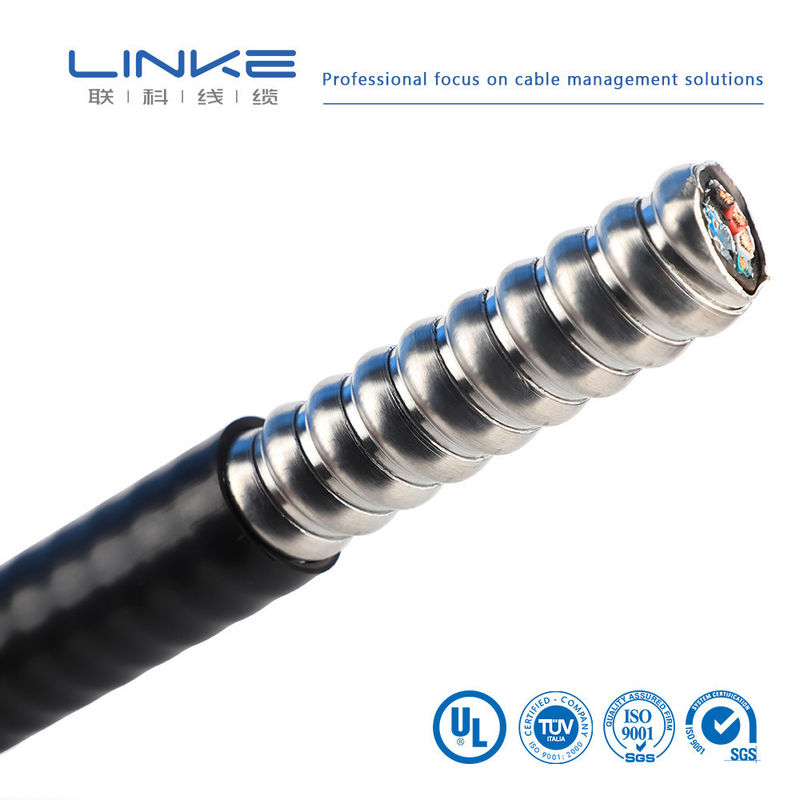

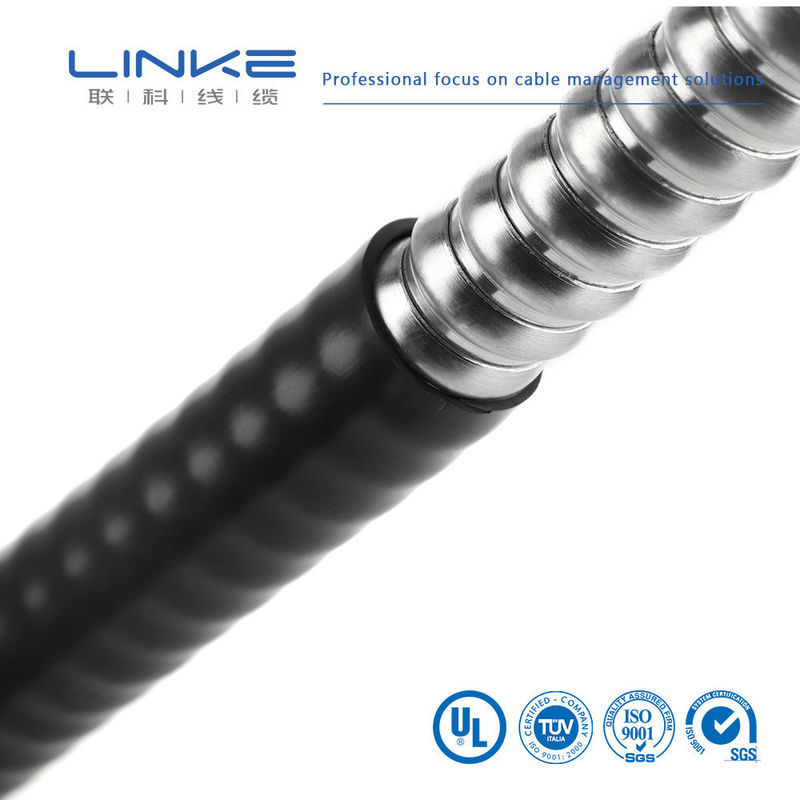

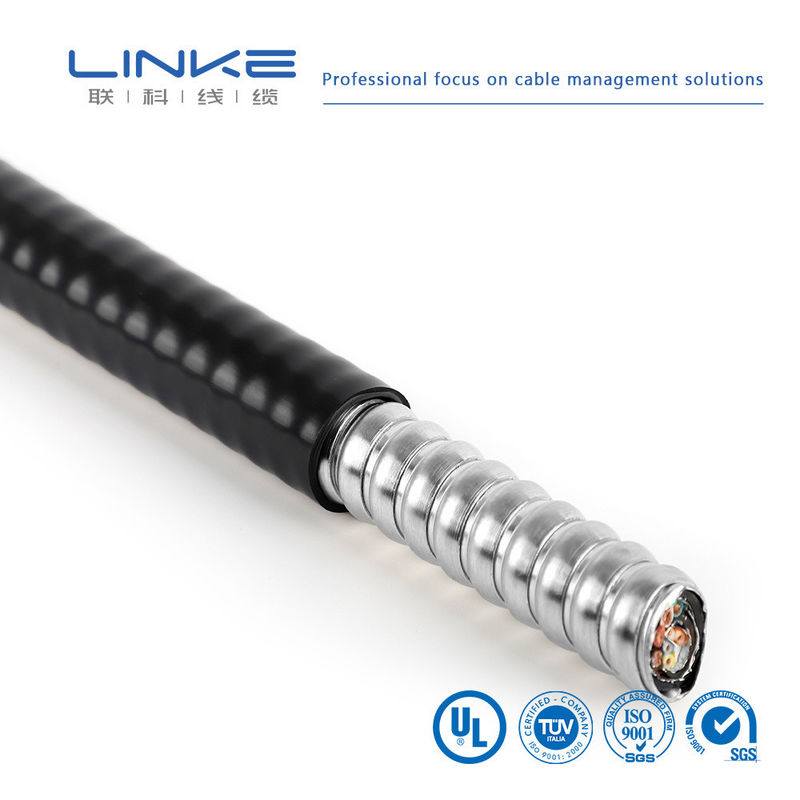

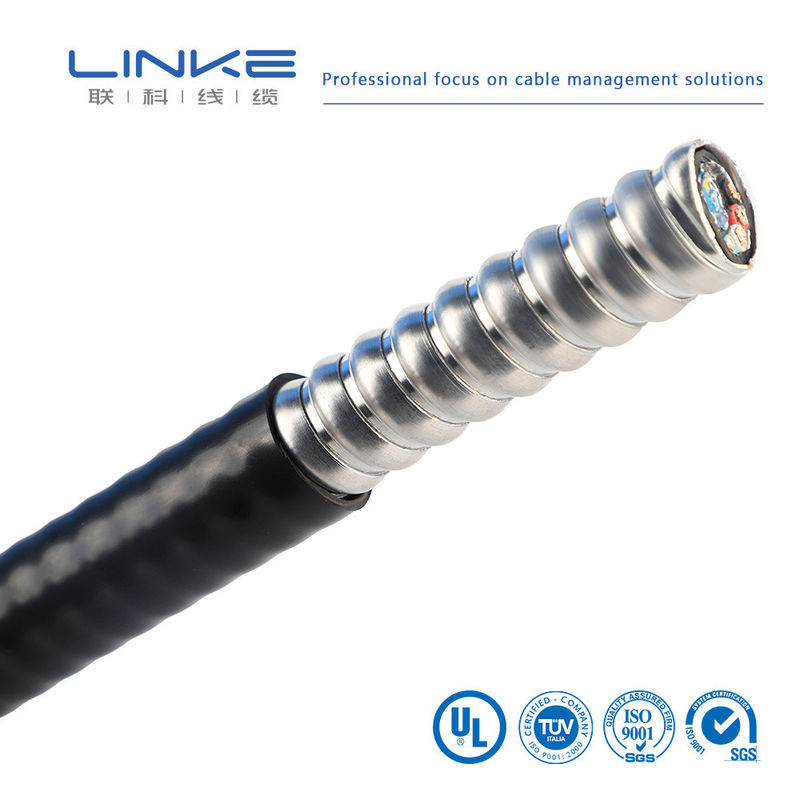

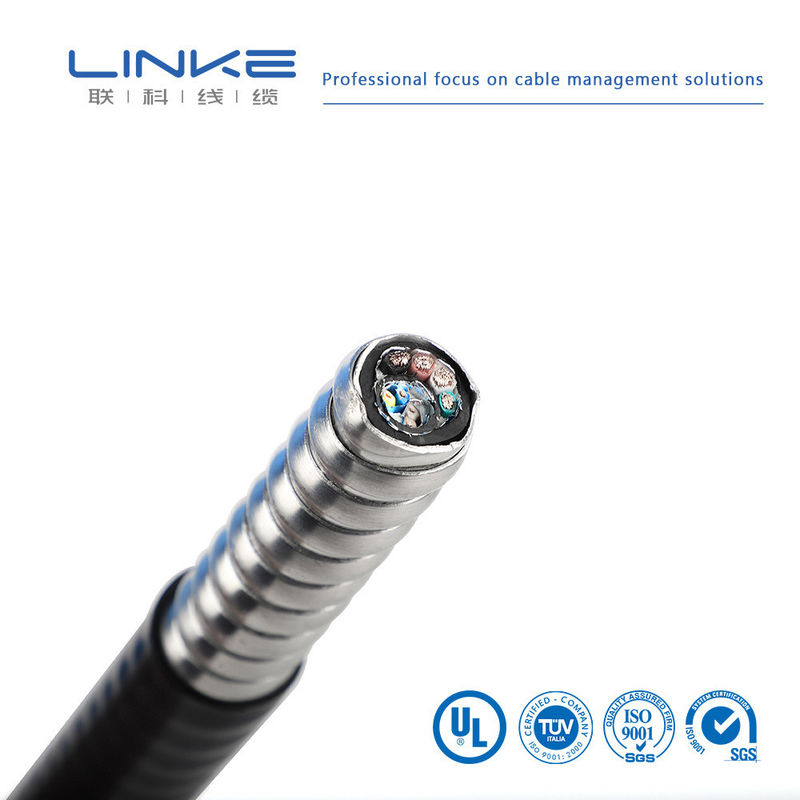

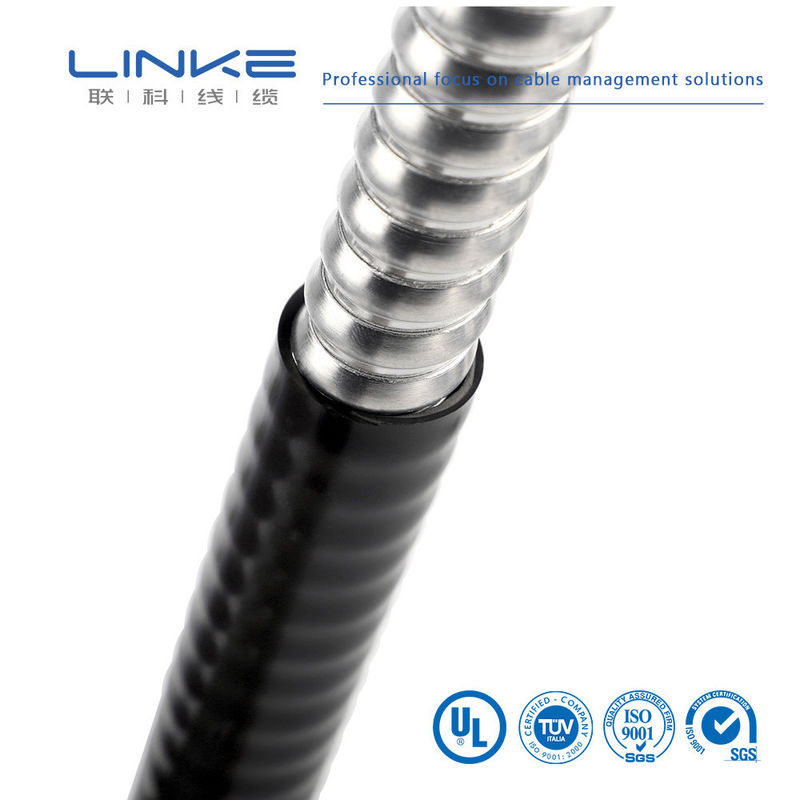

کابل برق زرهی با عایق PVC زیرزمینی ولتاژ متوسط با هادی مسی

کابل زره ای عایق شده از PVC

کابل زره ای زیرزمینی PVC

کابل زيرزميني زره دار و عایق شده از PVC

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مواد هادی:

مس/مس کنسرو شده

مواد عایق:

PVC، PE، XLPE، EPR، SIR

متریال بیرونی:

PVC، PE، LSFOH، لاستیک سیلیکونی

رتبه بندی ولتاژ:

600/1000V، 6.35/11kV و 19/33kV

دمای عملیاتی:

90 درجه

دمای اتصال کوتاه:

250 درجه

برجسته کردن:

کابل زره ای عایق شده از PVC

کابل زره ای زیرزمینی PVC

کابل زيرزميني زره دار و عایق شده از PVC

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

ویدیو

60227 IEC 06 RV کابل کنترل صنعتی با روکش PVC با هسته مسی 300V/500V

بهترین قیمت رو بدست بیار

ویدیو

کابل کنترل صنعتی تخت شیلددار 50 هسته با عایق PVC و غلاف TPU

بهترین قیمت رو بدست بیار

ویدیو

کابل تک هسته ای انعطاف پذیر عایق PVC RV با هادی مس برای کاربرد بالا 450V / 750V

بهترین قیمت رو بدست بیار

ویدیو

کابل ترموکوپل عایق شده با مقاومت در برابر دمای بالا از فیبرگلاس

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

کابل برق زيرزمینی برق PVC عایق شده با ولتاژ متوسط با هادی مس

درک کابل های زره دار

کابل های زره ای، که معمولاً به عنوان کابل های زره ای سیم فولادی (SWA) ، کابل های برق شبکه یا کابل های زره ای چند هسته ای شناخته می شوند، محافظت قوی برای تاسیسات الکتریکی را فراهم می کنند.

مشخصات کابل های زرهی

راننده:از مس یا آلومینیوم
عایق بندی:پلی اتیلن متقاطع (XLPE) مقاومت در برابر دمای بالا و مقاومت دی الکتریک عالی را فراهم می کند
لباس خواب:لایه حفاظتی مانع بین عایق و زره
زره:زره های فولادی یا آلومینیومی برای حفاظت مکانیکی
پوشش:لایه محافظ خارجی با گزینه های کربن سیاه با ثبات UV
ولتاژ:درجه بندی 600/1000V، 6.35/11kV و 19/33kV

گواهینامه ها و استانداردها

ما کابل های زرهی مورد تایید BASEC را ارائه می دهیم که مطابق با استانداردهای بریتانیا، اروپا و بین المللی از جمله BS5467، BS6622، BS6724، BS7835، BS EN 50267،IEC 60502 و BS EN 60332-1-2.

ویژگی های ویژه

ضد شعله

عملکرد بالا

ساخت چند رشته ای

به طور کامل پیچیده شده

دوام بالا

انرژی کارآمد

کابل برق مس زره ای

کابل های برق زرهی 1kV-10kV XLPE با استاندارد IEC 60502 مطابقت دارند، با گزینه هایی برای الزامات OEM و سایر استانداردهای بین المللی از جمله BS، DIN و ASTM.

مشخصات فنی:

درجه ولتاژ تا 35kV، سطح برش متقابل تا 400mm مربع (روندهای مس یا آلومینیوم) دمای عملیاتی هادی: 90°C دمای مدار کوتاه: ≤250°C شرایط قرار دادن:نصب زیرزمینی با ظرفیت مقاومت در برابر نیروهای مکانیکی خارجی و نیروهای کششی متوسط استانداردها: IEC 60502-1

دستورالعمل نصب

مناسب برای نصب در کانال، سینی، یا برنامه های دفن مستقیم.

انواع کابل ها و کاربردهای آن

نوع	نام	استفاده
VV/VLV	کابل برق پوشانده شده از پی وی سی	استفاده در محیط داخلی، تونل و لوله بدون نیروهای مکانیکی خارجی
VY/VLY	کابل برق پوشه شده از پی وی سی	مکان های داخلی، تونل ها، لوله ها و مکان های بسیار آلوده بدون نیروهای مکانیکی خارجی
VV22/VLV22	کابل برق پوشانده شده با کمربند زره ای فولادی جدا کننده از PVC	چاه های داخلی، تونل، لوله و معدن بدون نیروهای مکانیکی خارجی
VV23/VLV23	کابل برق از فولاد جدا شده از PVC، کمربند زره ای PE	در محیط داخلی، تونل، لوله، چاه معدن و مکان های آلوده
VV32/VLV32	کابل برق پوشانده شده از فولاد نازک جدا شده از PVC	چاه های داخلی، زیرزمینی و معدن با ظرفیت مقاومت در برابر نیروهای مکانیکی خارجی

XLPE عایق PVC پوشش داده شده AIA کابل زرهی TECK90

چند رسانا، 14AWG -1000 Kcmil مس، FT4 Flame Retardancy Rating، عایق XLPE، زره ای از آلومینیوم، مناسب برای کاربردهای دفن مستقیم در دما از -40 °C تا 90 °C.

تک 90 برای مدارهای برق، کنترل و نورپردازی در کارخانه های صنعتی، تاسیسات شیمیایی، کارخانه های پالپ و کاغذ، کارخانه های فولاد، معادن، تاسیسات تولید برق طراحی شده است.کارخانه های فرآوری مواد غذایی و مراکز تجاری.

کاربردها و استفاده

سیم کشی پنهان در مکان های خشک یا مرطوب سیم کشی آشکار در مکان های خشک یا مرطوب کاربردهای در معرض آب و هواهوا ورودیسینی های کابل غیر تهویه شده و نوع نردبانزیر خاک مستقیم (با حفاظت مورد نیاز) ورودی سرویس در بالای زمین یا زیر زمین

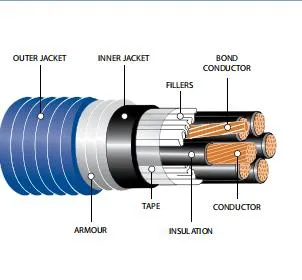

جزئیات ساخت

راننده:کلاس B مس متراکم
عایق بندی:پلی اتیلن متقاطع (XLPE) نوع RW90
سیم بسته بندی:از مس یا از مس بدون رشته
ژاکت داخلی:پلی وینیل کلرید (PVC) ، سیاه
زره:زره ی آلومینیومی با قفل
ژاکت بیرونی:پلی وینیل کلرید (PVC) ، سیاه
ولتاژ:1000 ولت
درجه حرارت:درجه حرارت -40 تا 90 درجه سانتیگراد
استاندارد:CUL1569، CSA Standard C22.2 شماره 131، شماره 38 و شماره2256، مطابق با RoHS

ویژگی	مشخصات
زره	نوار آلومینیومی متصل
هدايت کننده داخلي	مس جامد/بریده شده
عایق رسان	THHN/THWN یا XHHW-2
پوشش مونتاژ	نوار پلی پروپیلن
درجه حرارت	≤90°C (خشک) ؛ ≤75°C (رطوبت)
تعویض	لوله خنک کننده خاک سبز
درجه بندی ولتاژ	۶۰۰ ولت

برند	سمت چپ	بخش متقاطع (mm2)	0.01-500mm2
اندازه سیم (AWG)	[به عنوان مثال، 24AWG، 28AWG]	راننده	مس قوطی شده / مس خالی، بر اساس نیازهای مشتری
مواد عایق	PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر	مواد ژاکت	[PVC/PU/Rubber/Braid/و غیره]
گواهینامه	RoHS/REACH/UL/CE/IP68 و غیره	طول سفارشی	[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل]
نوع کابل	[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ]	محافظ	[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده]
مقاومت	[به عنوان مثال، 75Ω (برای کابل های هم محوری) ]	چاپ/لوگو	[متن / برچسب / لوگو، حداکثر 20 کاراکتر]
شعاع خم	[به عنوان مثال، ≥5 × قطر کابل]	رتبه بندی فعلی	[به عنوان مثال، 5A]
درجه بندی ولتاژ	[به عنوان مثال، 30V AC/DC]	مواد اتصال دهنده	[پلاکت طلا/پلاکت نیکل/برنج/و غیره]
کانکتورها	[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45]	ژاکت	لاستیک XLPE یا PE یا PVC
زمان تحویل	7-14 روز پس از تایید سفارش	رنگ ها	[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ]
دما	-70°C تا 350°C ((-70°C ~ 350°C)	بسته بندی	رول / جعبه / صفحه / سفارشی
خدمات پشتیبانی	چند ستون {3}{l}{کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده، به عنوان مثال، مس / نیکل)

کابل برق زرهی با عایق PVC زیرزمینی ولتاژ متوسط با هادی مسی

نه، نه	ماده آزمایش	حالت آزمایش	الزامات آزمون	داده های آزمایش	نتیجه
1	بازرسی ساختار	1. مطابق با جدول اندازه سیم2. حداقل ضخامت ≥ 80٪ از متوسط ضخامت	مطابق با جدول اندازه سیم	مراجعه به گزارش آزمون	عبور
2	شوک حرارتی	نمونه را بر روی یک میله آهن از اندازه مشخص، قرار دادن در یک کوره پیری در دمای مشخص برای 1 ساعت، خنک کردن نمونه به دمای اتاق برای حداقل 30 دقیقه، سپس مشاهده نمونه	هیچ شکافی در سطح نمونه وجود ندارد	هيچ شکافي نداره	عبور
3	تغییر شکل گرما	1- ضخامت نمونه را اندازه گیری کنید (وضعیت اندازه گیری علامت گذاری) 2. نمونه و دستگاه آزمایش را در اجاق پیری قرار دهید تا در دمای مشخص برای 1 ساعت گرم شود3.نمونه را برای یک ساعت در زیر ستون فشار دستگاه آزمایش قرار دهید4ضخامت نمونه را در همان موقعیت دوباره اندازه گیری کنید.	1. نمونه نباید توسط ستون فشار ترک خورده یا هدایت کننده را در معرض قرار دهد2. کاهش ضخامت ≤ 50%	مراجعه به گزارش آزمون	عبور
4	FT2	یک بار یک شعله استاندارد را در ارتفاع 125 میلی متر استفاده کنید	1شعله نباید در طول آن گسترش یابد. شعله نباید به مواد قابل احتراق در نزدیکی گسترش یابد.	مراجعه به گزارش آزمون	عبور
5	پیری	1. پنج بخش از پوشش 200 میلی متر را بردارید. نمونه ها را در فر از 158 درجه سانتیگراد برای 168 ساعت قرار دهید. پس از برداشتن نمونه ها، در دمای اتاق 23±5 درجه سانتیگراد برای 16 ساعت قرار دهید.سپس طول کشش را در حالت شکستن و مقاومت کششی آزمایش کنید.	1• طول کششی قبل از پیری ≥ 300٪، طول کششی پس از پیری ≥ 80٪ از قبل از پیری	مراجعه به گزارش آزمون	عبور
6	کولد بِند	نمونه را در یک جعبه با دمای پایین در دمای مشخص برای 4 ساعت نگه دارید، نمونه باد بر روی میله آهن با اندازه مشخص با چرخش های مشخص،پیچیدگی کامل ظرف ۳۰ ثانیه پس از برداشتن نمونه از جعبه با دمای پایین	هیچ شکافی در سطح نمونه وجود ندارد	هيچ شکافي نداره	عبور
7	مقاومت هادی	مقاومت هادی هسته یک متر را با مقاومت متر DC اندازه گیری کنید	در 20 درجه سانتیگراد مقاومت 8AWG ≤ 2.23Ω/km	مراجعه به گزارش آزمون	عبور

Linke cable technology (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و

ارائه راه حل های حرفه ای به Cable&Wire،به ویژه برای

مشتریان مختلف صنعت. این شامل:

کابل ربات انسان نما

کابل برق AI/کابل داده

کابل نیمه هادی/کابل اتوماتیک صنعتی

کابل حسگر

کابل انرژی جدید

سیم زیبایی پزشکی

کابل سیم UL،

Linke Cable دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای حمایت از تنوع

ما مجوز محصول زیر را به دست آورده ایم: UL 758,CCC,RoHs,REACH,CE؛ ما

سیستم مدیریت کیفیت زیر را به دست آورده اند::استاندارد ISO 9001-2015(تمام محصولات)؛ ISO 13485

(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)

مشخصات شرکت

Linke Cable Technology Co., Ltd یک تولید کننده و تامین کننده کابل پیشرو در چین با بیش از 10 سال تجربه در زمینه تحقیق و توسعه، تولید و بازاریابی راه حل های سیم و کابل است.

ما در کابل های شارژ EV، کابل های پزشکی، کابل های سیلیکونی، کابل های بهار، کابل های تراشیده، کابل های لوله کش، سیم های UL، کابل های خودرو و راه حل های کابل سفارشی برای بازارهای جهانی تخصص داریم.

گواهینامه UL

انطباق با استانداردهای UL

عایق ترموپلاستیک تک هادی	عایق ترموپلاستیک چند رسانا	عایق های تک هادی و ترموستات
1007، 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269	2095۲۱۲۹، ۲۴۶۸، ۲۵۸۶، ۲۷۲۵، ۲۰۲۳، ۲۰۲۸۰، ۲۰۹۶۳، ۲۱۰۳، ۲۴۶۳، ۲۵۱۷، ۲۵۸۷، ۲۸۳۵، ۲۰۲۷، ۲۰۵۴، ۲۱۵۴، ۲۱۱۸، ۲۱۰۴، ۲۴۶۴، ۲۵۷۶، ۲۶۶۱، ۲۹۱۹، ۲۰۲۷، ۲۰۸۸، ۲۶۶۴	3075۳۱۷۳، ۳۳۲۰، ۳۳۸۶، ۳۵۳۰، ۳۶۸۹، ۳۰۰۰۵، ۳۱۲۳، ۳۲۱۲، ۳۳۲۱، ۳۳۹۸، ۳۵۷۷، ۳۷۰۲، ۳۱۳۲، ۳۲۶۶، ۳۳۳۱، ۳۵۱۲، ۳۶۴۴، ۳۸۱۷، ۳۱۳۵، ۳۲۷۱، ۳۳۸۵، ۳۳۲۹، ۳۶۷۴، ۳۸۸۶

پرسش های مکرر

شما توليد کننده يا شرکت تجاري هستيد؟

ما یک تولید کننده حرفه ای با کنترل کامل بر روی تولید از ابتدا تا پایان هستیم. از بازدید از تاسیسات ما در شنژن استقبال می کنیم.

از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟

نمونه ها به صورت رایگان ارائه می شوند، با مشتریان جدید مسئول هزینه های حمل و نقل هستند.

حداقل مقدار سفارش شما چيه؟

حداقل مقدار سفارش معمولا 100 متر است. به دلیل وزن کابل، حمل و نقل دریایی برای هزینه های حمل و نقل بهینه توصیه می شود.

میتونم تخفیف بگیرم؟

تخفیف بر اساس مقدار سفارش در دسترس است، و ما ممکن است هزینه حمل و نقل را برای سفارشات بزرگتر پوشش دهیم.

آیا شرکت شما تولید OEM را قبول می کند؟

بله، ما تولیدات OEM را شامل چاپ سفارشی نام شرکت ها و کارت های کیفیت برای ترویج نام تجاری می کنیم.
