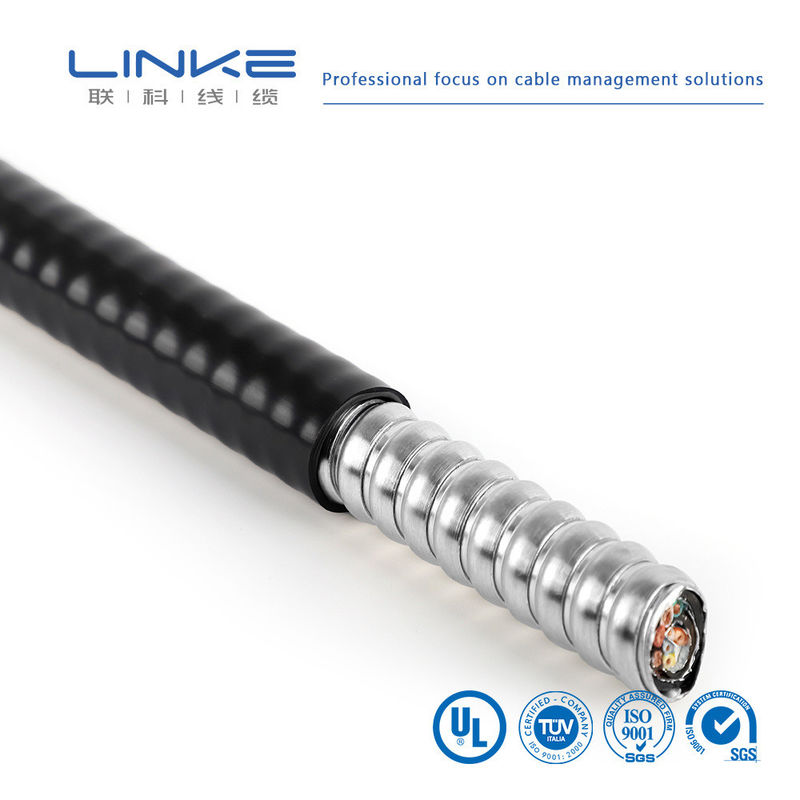

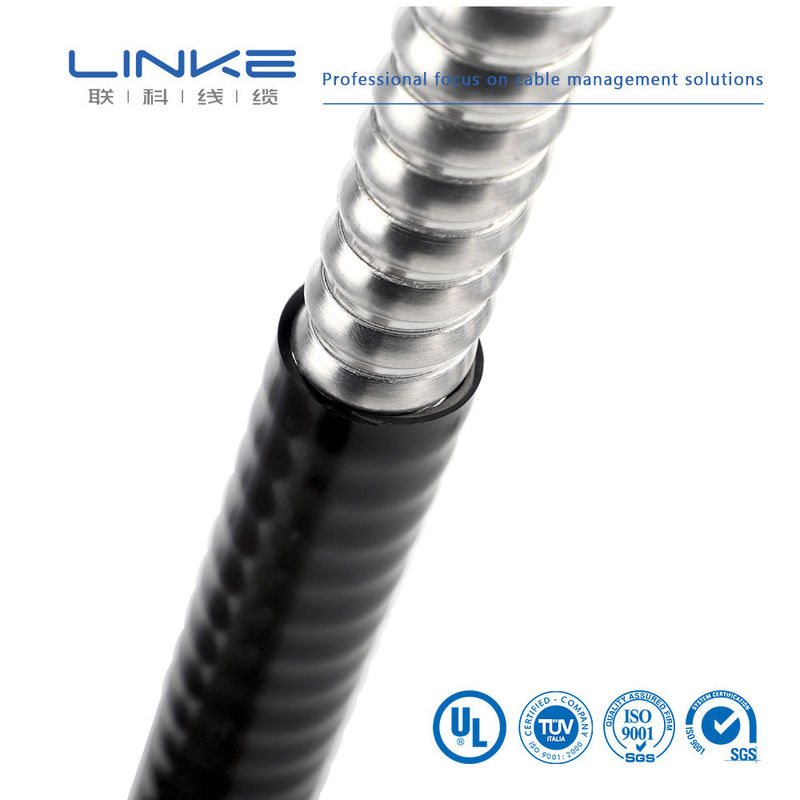

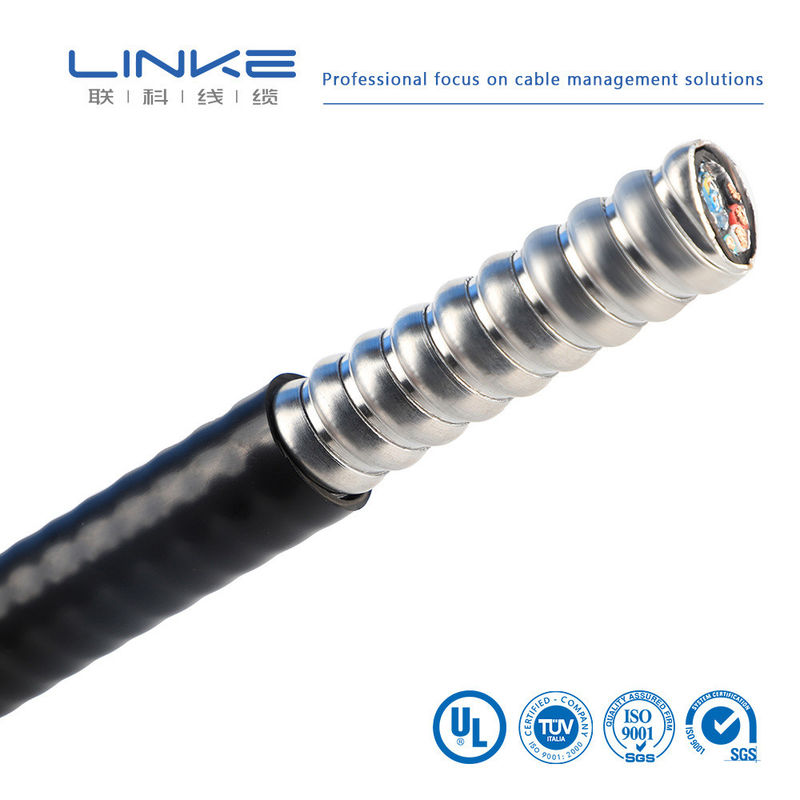

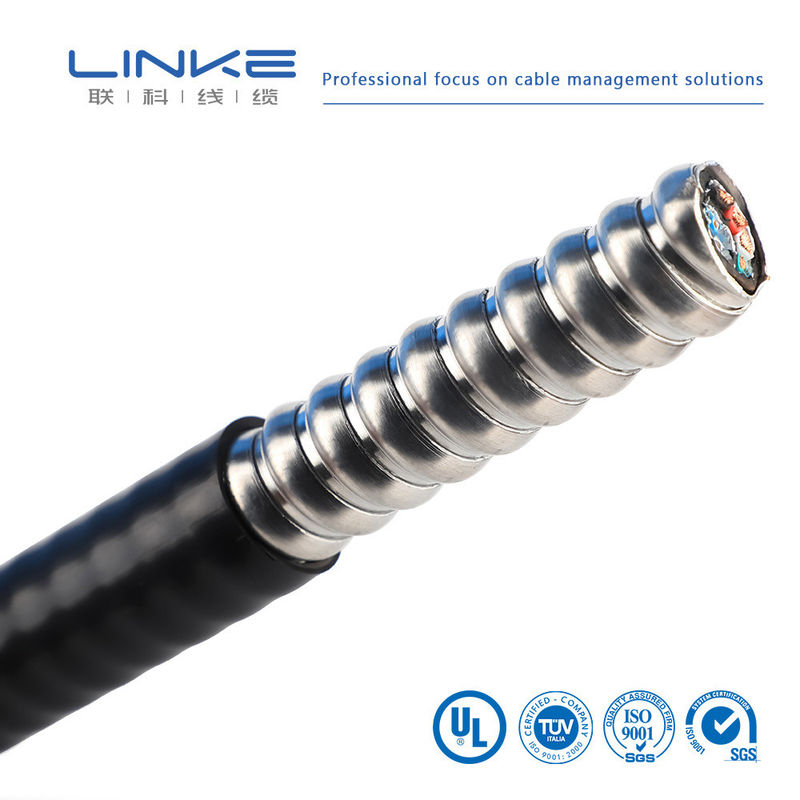

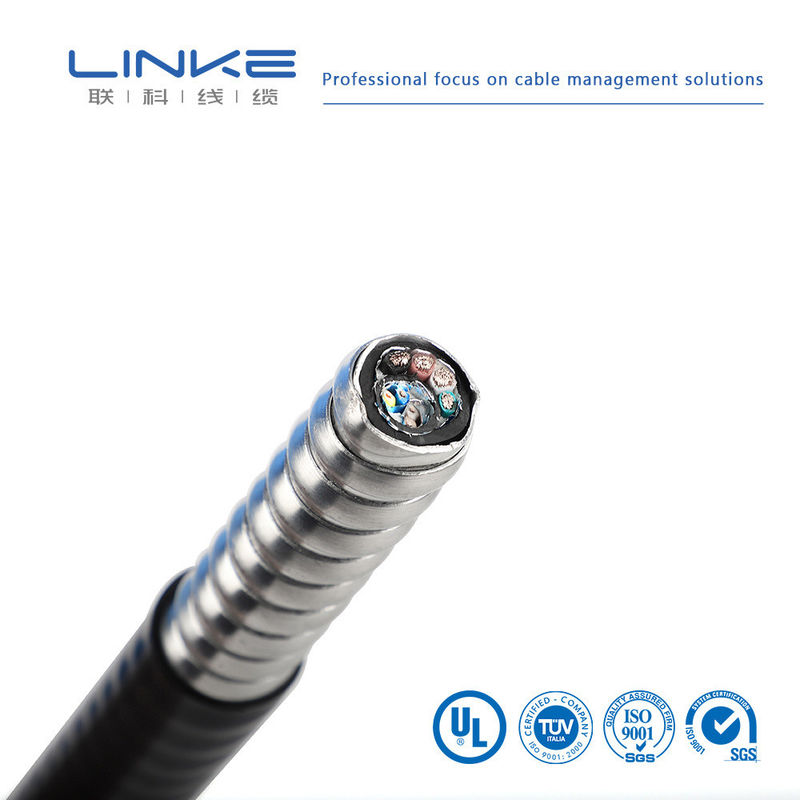

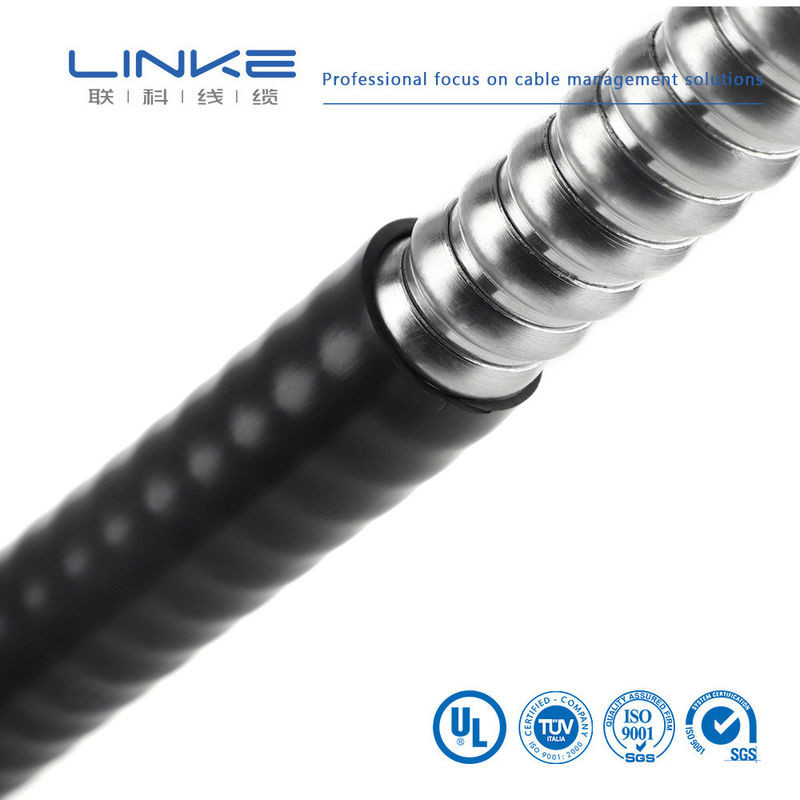

کابل برق زرهی با عایق PVC زیرزمینی ولتاژ متوسط با هادی مسی

کابل زره ای عایق شده از PVC

کابل زره ای زیرزمینی PVC

کابل زيرزميني زره دار و عایق شده از PVC

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مدل شماره:

کابل زره پوش

سفارشی سازی:

موجود | درخواست سفارشی

مواد هادی:

مس/مس کنسرو شده

نوع هادی:

سیم پیچ خورده

متریال بیرونی:

سفارشی سازی: PVC، PE، LSFOH، لاستیک سیلیکونی

مواد عایق:

سفارشی سازی: PVC، PE، XLPE، EPR، SIR

رنگ:

سفارشی کنید

نوع:

عایق شده

بسته:

توسط رول

زمان سرب:

7-15 روز

برجسته کردن:

کابل زره ای عایق شده از PVC

کابل زره ای زیرزمینی PVC

کابل زيرزميني زره دار و عایق شده از PVC

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

ویدیو

26 AWG کابل لاستیکی سیلیکونی فوق انعطاف پذیر با سیم مس لاستیکی برای کنترل صنعتی

بهترین قیمت رو بدست بیار

ویدیو

کابل مارپیچ 300 ولت به عنوان سیم اسپریال به صورت بهار برای کنترل صنعتی

بهترین قیمت رو بدست بیار

ویدیو

کابل داده های سیم کواکسیال ضد آب برای کنترل صنعتی

بهترین قیمت رو بدست بیار

ویدیو

کابل کنترل صنعتی PVC عایق گرد با هسته مسی قلع اندود برای کاربردهای ولتاژ متوسط

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

کابل برق زرهی عایق پی وی سی زیرزمینی ولتاژ متوسط با هادی مسی

آشنایی با کابل های زره پوش

کابل‌های زره‌دار که معمولاً به عنوان کابل‌های زره‌دار با سیم فولادی (SWA)، کابل‌های برق اصلی یا کابل‌های زره‌دار چند هسته‌ای شناخته می‌شوند، محافظت قوی برای تاسیسات الکتریکی ایجاد می‌کنند.

مشخصات کابل زرهی

رهبر ارکستر:مس یا آلومینیوم رشته ای ساده
عایق بندی:پلی اتیلن متقاطع (XLPE) مقاومت در برابر دمای بالا و استحکام دی الکتریک عالی را فراهم می کند
ملافه:لایه محافظ بین عایق و زره
زره:زره فولادی یا آلومینیومی برای حفاظت مکانیکی
غلاف:لایه محافظ بیرونی با گزینه های کربن سیاه و سفید پایدار در برابر اشعه ماوراء بنفش
ولتاژ:ولتاژهای 600/1000 ولت، 6.35/11 کیلوولت و 19/33 کیلوولت

گواهینامه ها و استانداردها

ما کابل‌های زرهی مورد تایید BASEC را ارائه می‌کنیم که مطابق با استانداردهای بریتانیا، اروپا و بین‌المللی از جمله BS5467، BS6622، BS6724، BS7835، BS EN 50267، IEC 60502 و BS EN 60332-1-2 تولید شده‌اند.

ویژگی های خاص

بازدارنده شعله

عملکرد بالا

ساخت چند رشته ای

کاملا بافته شده

ماندگاری بالا

انرژی کارآمد

کابل برق مسی زرهی

کابل‌های برق زره‌دار 1kV-10kV XLPE مطابق با استاندارد IEC 60502، دارای گزینه‌هایی برای الزامات OEM و سایر استانداردهای بین‌المللی از جمله BS، DIN، و ASTM هستند.

مشخصات فنی:

درجه ولتاژ تا 35 کیلو ولت سطح مقطع تا 400 میلی متر مربع (رسانای مسی یا آلومینیومی) دمای کار رسانا: 90 درجه CS دمای مدار کوتاه: ≤250 درجه شرایط آبکاری: نصب زیرزمینی با ظرفیت مقاومت در برابر نیروهای مکانیکی خارجی و نیروهای کششی متوسط استانداردها: IEC1-1.

دستورالعمل های نصب

مناسب برای نصب در کانال، سینی یا برنامه های دفن مستقیم. برای نصب و ایمنی مناسب، الزامات کد الکتریکی محلی را دنبال کنید.

انواع کابل و کاربردها

تایپ کنید	نام	استفاده
VV/VLV	کابل برق با روکش PVC عایق شده	کاربردهای داخلی، تونل و لوله بدون نیروهای مکانیکی خارجی
VY/VLY	کابل برق روکش پلی اتیلن با عایق پی وی سی	فضای داخلی، تونل، لوله و مکان های آلوده به شدت بدون نیروهای مکانیکی خارجی
VV22/VLV22	کابل برق زره پوش PVC با تسمه فولادی عایق بندی شده	چاه های داخلی، تونل، لوله و معدن بدون نیروهای مکانیکی خارجی
VV23/VLV23	کابل برق زره پوش PE با تسمه فولادی عایق بندی شده	سرپوشیده، تونل، لوله، چاه های معدن، و مکان های به شدت آلوده
VV32/VLV32	کابل برق زره پوش PVC با سیم فولادی خوب عایق بندی شده	چاه های داخلی، زیرزمینی و معدنی با ظرفیت مقاومت در برابر نیروهای مکانیکی خارجی

کابل زرهی AIA TECK90 با روکش PVC عایق XLPE

رسانای چندگانه، مس 14AWG -1000 کیلو سانتی‌متر، رتبه‌بندی بازدارندگی شعله FT4، عایق XLPE، زره در هم قفل شده آلومینیومی، مناسب برای کاربردهای دفن مستقیم در دمای -40 درجه سانتیگراد تا 90 درجه سانتیگراد.

Teck 90 برای مدارهای برق، کنترل و روشنایی در کارخانه های صنعتی، تاسیسات شیمیایی، کارخانه های خمیر و کاغذ، کارخانه های فولاد، معادن، تاسیسات تولید برق، کارخانه های فرآوری مواد غذایی و مراکز تجاری طراحی شده است.

برنامه های کاربردی و استفاده

سیم‌کشی پنهان در مکان‌های خشک یا مرطوب سیم‌کشی در معرض در مکان‌های خشک یا مرطوب کاربردهای در معرض آب و هوا سینی‌های کابل تهویه‌شده، غیر تهویه‌شده و نردبانی دفن مستقیم زمین (با حفاظت مورد نیاز) ورودی سرویس در بالا یا زیر زمین

جزئیات ساخت و ساز

رهبر ارکستر:مس رشته ای کلاس B
عایق بندی:پلی اتیلن متقاطع (XLPE) نوع RW90
سیم اتصال:مس برهنه یا رشته ای
ژاکت داخلی:پلی وینیل کلراید (PVC)، مشکی
زره:زره در هم قفل شده آلومینیومی
ژاکت بیرونی:پلی وینیل کلراید (PVC)، مشکی
ولتاژ:1000 ولت
دما:درجه حرارت -40 تا 90 درجه سانتیگراد
استاندارد:CUL1569، استاندارد CSA C22.2 شماره 131، شماره 38 و شماره 2256، مطابق با RoHS

ویژگی	مشخصات
زره	نوار آلومینیومی در هم قفل شده
هادی داخلی	مس جامد/رشته ای
عایق هادی	THHN/THWN یا XHHW-2
پوشش مونتاژ	نوار پلی پروپیلن
درجه بندی دما	≤90 درجه سانتیگراد (خشک)؛ ≤75 درجه سانتی گراد (مرطوب)
زمین کردن	هادی زمین سبز عایق شده
رتبه بندی ولتاژ	600 ولت

نام تجاری	پیوند	مقطع (mm²)	0.01-500 میلی متر مربع
سیم سنج (AWG)	[به عنوان مثال، 24AWG، 28AWG]	هادی	مس قلع / مس لخت، بر اساس نیاز مشتری
مواد عایق	PVC / TPU / لاستیک سیلیکون / PE / PP / XLPE / نایلون / دیگر	جنس ژاکت	[PVC/PU/Rubber/Braid/و غیره]
گواهینامه ها	RoHS/REACH/UL/CE/IP68/و غیره	طول سفارشی	[به عنوان مثال، 1 متر، 3 فوت، 5 ± 5 درصد تحمل]
نوع کابل	[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره]	محافظ	[سپردار/بدون محافظ/برید سپر]
امپدانس	[به عنوان مثال، 75Ω (برای کابل های کواکسیال)]	چاپ / لوگو	[متن/برچسب/لوگو، حداکثر. 20 کاراکتر]
شعاع خم شدن	[به عنوان مثال، ≥5× قطر کابل]	رتبه بندی فعلی	[به عنوان مثال، 5A]
رتبه بندی ولتاژ	[به عنوان مثال، 30 ولت AC/DC]	مواد اتصال دهنده	[روکش طلا/روکش نیکل/برنج/غیره]
اتصال دهنده ها	[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45]	ژاکت	لاستیک XLPE یا PE یا PVC
زمان تحویل	7-14 روز پس از تایید سفارش	رنگ ها	[سیاه/سفید/قرمز/پنتون سفارشی/و غیره]
دما	منفی 70 ℃ تا 350 ℃ (-70 ℃ ~ 350 ℃)	بسته	رول / جعبه / بشقاب / سفارشی
خدمات پشتیبانی	چند ستونی {3}{l}{کابل سفارشی، راه‌حل‌های انتها به انتها، از جمله برش دقیق، چین‌خوردن و نصب قلاب‌ها (متریال را مشخص کنید، به عنوان مثال، روکش مس/نیکل)

آزمایشگاه مستقل•تجهیزات تست کامل•کنترل کیفیت کامل

ما هر محصول را با استانداردهای دقیق آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.

خیر	مورد آزمایشی	شرایط تست	آزمون مورد نیاز	داده های تست	نتیجه
1	بازرسی ساختار	1. مطابق با اندازه سیم جدول2. حداقل ضخامت ≥ 80% ضخامت متوسط	مطابق با جدول اندازه سیم	رجوع به سابقه آزمایش شود	پاس
2	شوک حرارتی	نمونه را روی یک میله آهنی با اندازه مشخص بپیچانید، به مدت 1 ساعت در کوره پیرسازی در دمای مشخص شده قرار دهید، نمونه را حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.	بدون ترک در سطح نمونه	بدون ترک	پاس
3	تغییر شکل حرارتی	1. اندازه گیری ضخامت نمونه (موقعیت اندازه گیری علامت) 2. نمونه و فیکسچر آزمایش را برای پیش گرم کردن در دمای مشخص شده به مدت 1 ساعت 3 در اجاق پیری قرار دهید. نمونه را به مدت 1 ساعت در زیر ستون فشار فیکسچر آزمایش قرار دهید. ضخامت نمونه را دوباره در همان موقعیت اندازه گیری کنید	1. نمونه نباید توسط ستون فشار یا رسانا 2 ترک بخورد. کاهش ضخامت ≤ 50%	رجوع به سابقه آزمایش شود	پاس
4	FT2	یک بار شعله استاندارد را در ارتفاع 125 میلی متری اعمال کنید	1. شعله نباید در طول خود منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند	رجوع به سابقه آزمایش شود	پاس
5	پیری	1. پنج بخش از غلاف 200 میلی متری بردارید. نمونه ها را به مدت 168 ساعت در فر با دمای 158 درجه سانتیگراد قرار دهید. پس از بیرون آوردن نمونه ها، به مدت 16 ساعت در دمای اتاق 5±23 درجه سانتیگراد قرار دهید، سپس کشیدگی در هنگام شکست و استحکام کششی را آزمایش کنید.	1. کشیدگی قبل از پیری ≥ 300٪، ازدیاد طول پس از پیری ≥ 80٪ از قبل از پیری2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیری ≥ 80٪ نسبت قبل از پیری	رجوع به سابقه آزمایش شود	پاس
6	خم سرد	نمونه را در جعبه با دمای پایین در دمای مشخص به مدت 4 ساعت نگهداری کنید، نمونه باد روی میله آهنی با اندازه مشخص با پیچ های مشخص، سیم پیچی کامل ظرف 30 ثانیه پس از خارج شدن نمونه از جعبه دمای پایین	بدون ترک در سطح نمونه	بدون ترک	پاس
7	مقاومت هادی	مقاومت هادی هسته یک متری را با مقاومت سنج DC اندازه گیری کنید	در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/کیلومتر	رجوع به سابقه آزمایش شود	پاس

فناوری کابل لینکه (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و

ارائه راه حل های حرفه ای برای کابل و سیم، به خصوص برای

مشتریان صنعتی مختلف. شامل موارد زیر است:

کابل ربات انسان نما،

کابل برق/کابل داده هوش مصنوعی،

کابل نیمه هادی / کابل اتوماتیک صنعتی،

کابل سنسور،

کابل انرژی نو،

سیم زیبایی پزشکی،

کابل سیم UL،

Linke Cable قابلیت‌های توسعه محصول و قابلیت‌های فنی را برای پشتیبانی از تنوع متنوع کرده است

نیازهای مشتری ما مجوز محصول زیر را دریافت کرده ایم: UL 758،CCC،RoHs،رسیدن،CE; ما

سیستم مدیریت کیفیت زیر را به دست آورده اند:ISO 9001-2015(همه محصولات); ISO 13485

(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)

مشخصات شرکت

Linke Cable Technology Co., Ltd با بیش از 10 سال تجربه در زمینه تحقیق و توسعه، تولید و بازاریابی راه حل های سیم و کابل، تولید کننده و تامین کننده پیشرو کابل در چین است.

ما در کابل‌های شارژ EV، کابل‌های پزشکی، کابل‌های سیلیکونی، کابل‌های فنری، کابل‌های بافته شده، کابل‌های حوله، سیم‌های UL، کابل‌های خودرو، و راه‌حل‌های کابل سفارشی برای بازارهای جهانی تخصص داریم.

گواهینامه UL

انطباق با استانداردهای UL

عایق ترموپلاستیک تک هادی	عایق ترموپلاستیک چند هادی	عایق حرارتی تک هادی
1007، 1330، 1333، 1591، 1723، 10064، 10369، 1015، 1331، 1569، 1592، 1901، 10070، 10483، 1182، 1182، 1315 10012، 10269	2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 201149, 201149, 201149 2576, 2661, 2919, 20279, 20886, 21664	3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 30005, 3512, 3512 3135, 3271, 3385, 3529, 3674, 3886
