کابل صنعتی پی وی سی با رسانای مس با عملکرد بالا که برای کاربردهای انتقال داده های رباتیک و انعطاف پذیر طراحی شده است و دارای راه حل های سیم ارتباطی سفارشی است.
مشخصات عملکرد
- بیش از استاندارد های ANSI/TIA-568.2-D دسته 6A و ISO/IEC 11801 کلاس EA
- با استاندارد YD/T 1019 مطابقت دارد
- پهنای باند: ≥500 مگاهرتز
- پشتیبانی از 10G Base-T با سازگاری عقب برای سیستم های CAT6 و CAT5e
پارامترهای فنی و ویژگی ها
- اندازه سیم: 23AWG
- مواد رسانا: 99.99٪ مس بدون اکسیژن
- مواد عایق: پلی اتیلن با چگالی بالا (HDPE)
- مواد پوشش بیرونی: PVC (LSZH بدون هالوژن دود کم اختیاری)
- گزینه های قابل تنظیم: CM/CMR/CMP در دسترس
- قطر بیرونی کابل: 7.8±0.5mm
- ساختار هسته: هسته کروز کیل
- رنگ ژاکت: قابل تنظیم
- وزن ناخالص: 17.9 کيلوگرم
- حداکثر نیروی کششی: 110N
- دمای نصب: 0°C تا +50°C
- دمای کار: -20°C تا +60°C

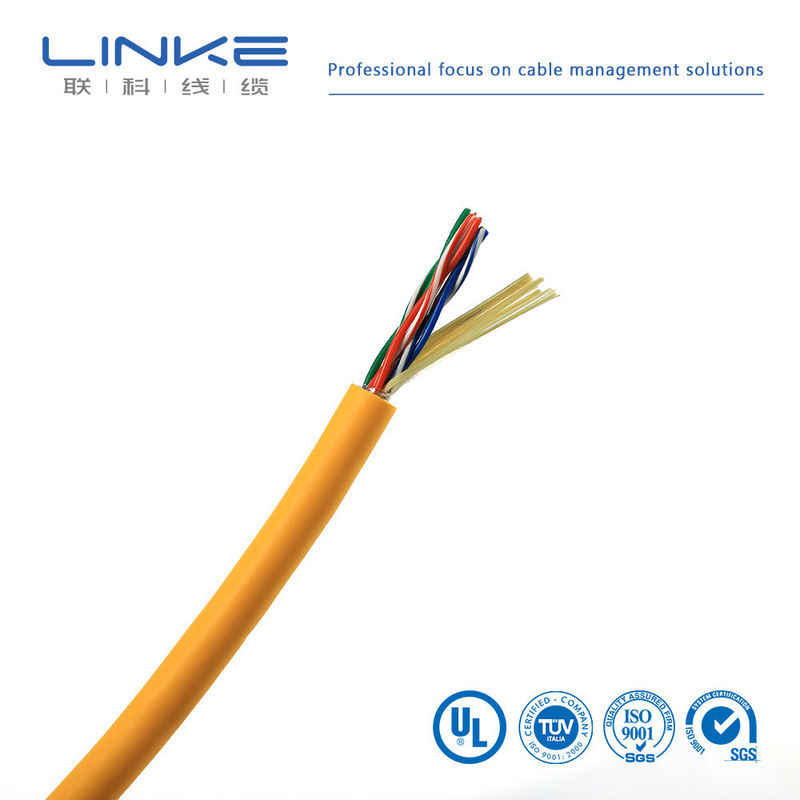

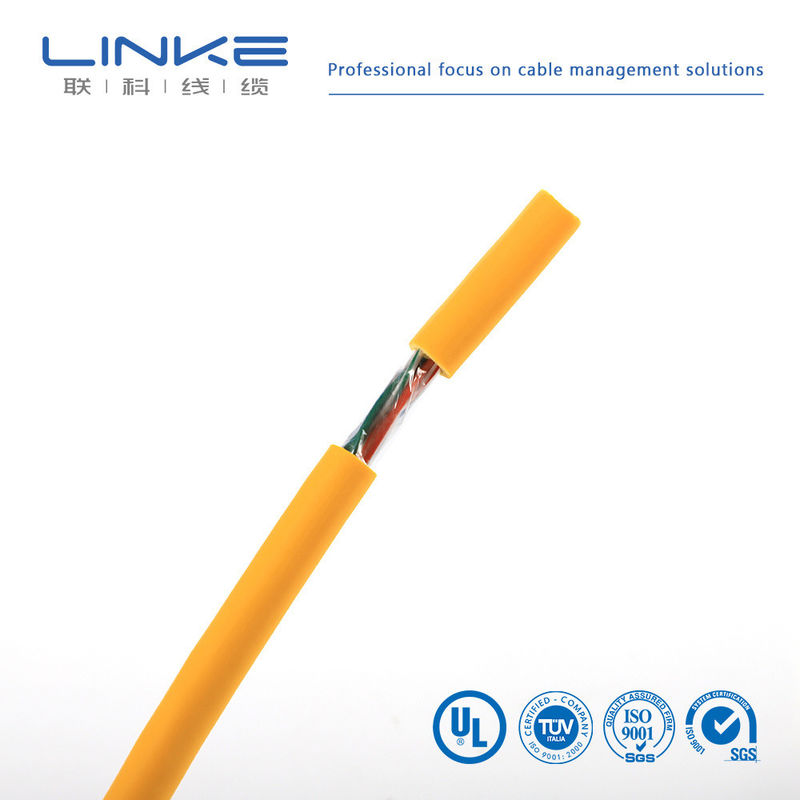

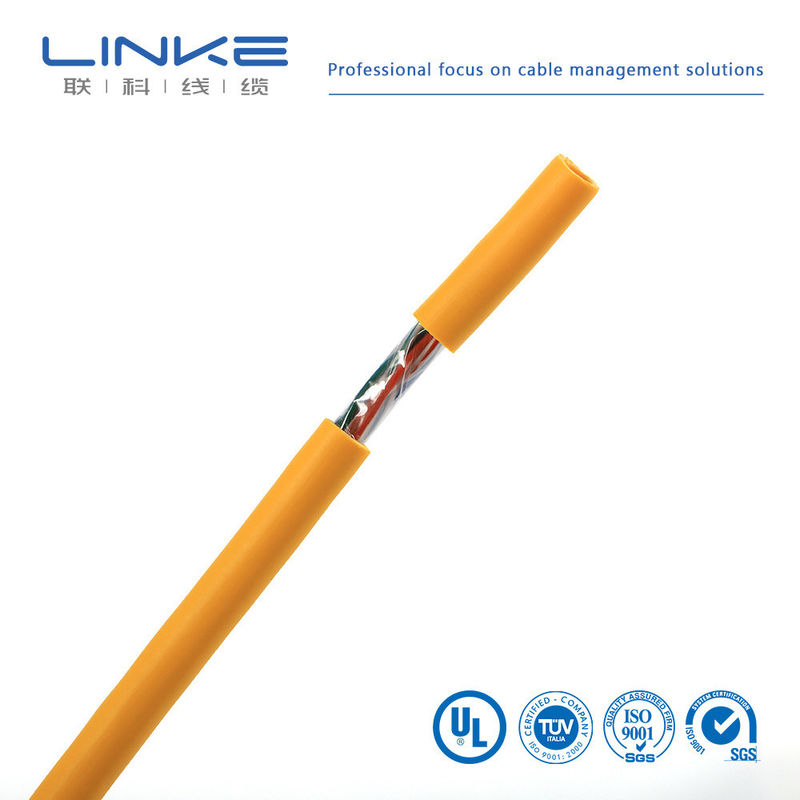

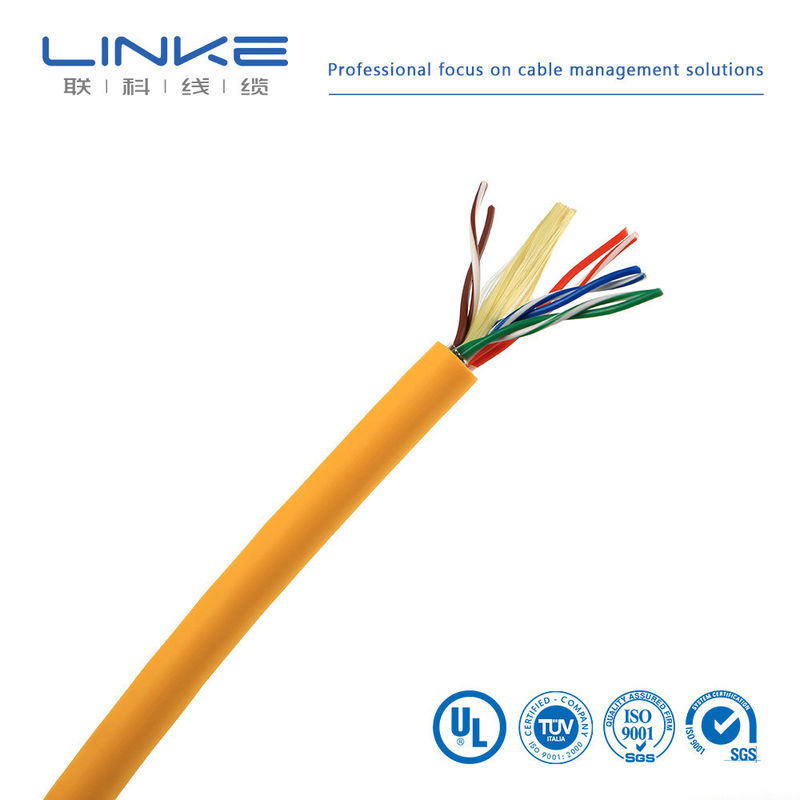

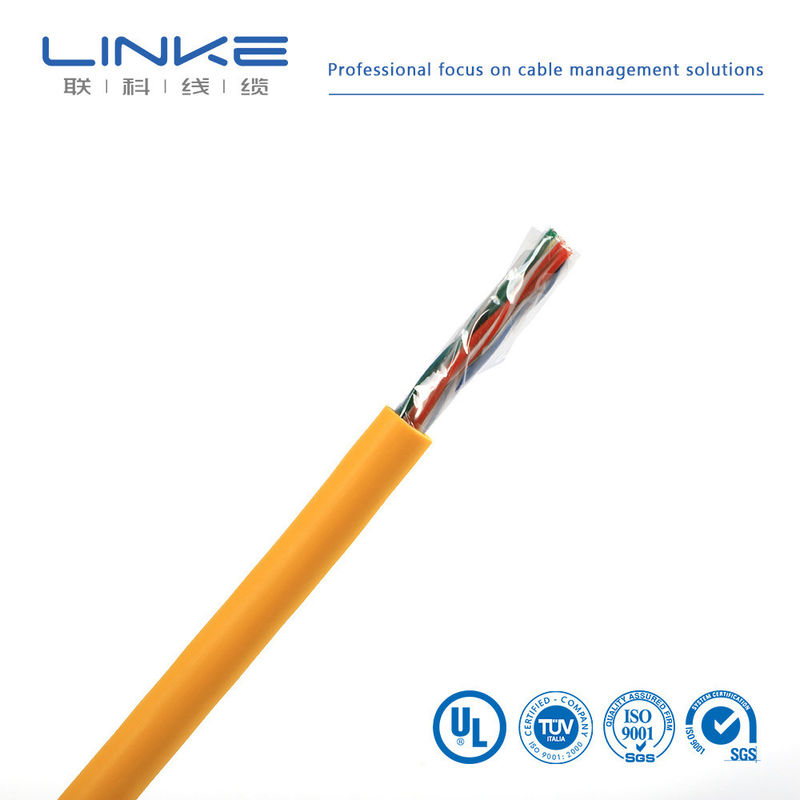

تصاویر محصول
سیم های پچ UTP شبکه
سیم های پیچ UTP ما دارای پلاگین های ماژولار با عملکرد بالا با طراحی بدون پیچ برای محافظت از کلیپ های قفل کنتاکتور RJ45 در طول نصب هستند.
کابل های پچ شبکه CAT5e UTP
| نوع کابل |
دسته پنجم: بدون اسنگ |
| نوع محافظ |
بدون محافظ (U/UTP) |
| جاکت کابلی |
PVC CM (گرد) |
| طول |
3 فوت (0.9 متر) از جمله پلگ ها |
| پشتیبانی از نرخ داده |
10/100/1000Base-T |
| پهنای باند استاندارد |
100 مگاهرتز |
| نوع راننده |
مس خالص و بدون رشته |
| کانکتورها |
RJ45 (مرد) |
| گج (AWG) |
24 (7/0.20mm) |
| قطر بیرونی کابل |
5.5± 0.4mm |
| سازگاری PoE |
PoE/PoE+ |
| طرح سیم |
T568B، راست |
| دمای کار |
-20°C تا +75°C (-4°F تا 167°F) |
| دمای نصب |
-10°C تا +50°C (14°F تا 122°F) |
CAT6 UTP Network Patch Cords (کابل های پچ شبکه UTP)
| نوع کابل |
دسته ۶: بدون اسنگ |
| نوع محافظ |
بدون محافظ (U/UTP) |
| جاکت کابلی |
PVC CM (گرد) |
| طول |
3 فوت (0.9 متر) از جمله پلگ ها |
| پشتیبانی از نرخ داده |
1000Base-T و حداکثر 10GBase-T |
| پهنای باند استاندارد |
250 مگاهرتز |
| نوع راننده |
مس خالص و بدون رشته |
| کانکتورها |
RJ45 (مرد) |
| گج (AWG) |
24 (7/0.20mm) |
| قطر بیرونی کابل |
6.1 ± 0.4mm |
| سازگاری PoE |
PoE/PoE+ |
| طرح سیم |
T568B، راست |
| دمای کار |
-20°C تا +75°C (-4°F تا 167°F) |
| دمای نصب |
-10°C تا +50°C (14°F تا 122°F) |
پارامترهای مکانیکی
| پارامتر |
پی وی سی |
LSZH کم دود بدون هالوجن |
| مقاومت کششی قبل از پیری |
≥13.5Mpa |
≥10.0Mpa |
| طول کشیدن قبل از پیری |
≥150٪ |
≥125% |
| زمان پیری |
100°C * 24 ساعت * 7 روز |
| مقاومت کششی پس از پیری |
≥12.5Mpa |
≥8Mpa |
| طول کشیدن پس از پیری |
≥125% |
≥100٪ |
| خم کردن سرد (-20±2°C * 4 ساعت) |
8 برابر قطر بیرونی کابل بدون ترک |
پارامترهای الکتریکی
| تفاوت تاخیر انتقال |
≤25ns / 100m |
| سرعت انتقال |
74 درصد |
| ظرفیت نامتعادل به زمین |
حداکثر 330pf / 100m |
| مقاومت DC |
حداکثر 9.5Ω / 100m |
| عدم تعادل مقاومت DC |
حداکثر 2٪ |
مشخصات سازنده
Linke Cable Technology Co., Ltd یک تولید کننده کابل پیشرو در چین با بیش از 10 سال تجربه در زمینه تحقیق و توسعه، تولید و بازاریابی راه حل های سیم و کابل است.
ما متخصص در ارائه راه حل های کابل سفارشی از جمله کابل شارژ EV، کابل پزشکی، کابل سیلیکون، کابل بهار، کابل تراشیده، کابل کش، سیم UL، کابل خودرو،و بیشتر برای بازارهای جهانی.
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
چند ستون {3}{l}{کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده، به عنوان مثال، مس / نیکل) |
|
|
|
نه، نه
|
ماده آزمایش
|
حالت آزمایش
|
الزامات آزمون
|
داده های آزمایش
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با جدول اندازه سیم2. حداقل ضخامت ≥ 80٪ از متوسط ضخامت
|
مطابق با جدول اندازه سیم
|
مراجعه به گزارش آزمون
|
عبور
|
|
2
|
شوک حرارتی
|
نمونه را بر روی یک میله آهن از اندازه مشخص، قرار دادن در یک کوره پیری در دمای مشخص برای 1 ساعت، خنک کردن نمونه به دمای اتاق برای حداقل 30 دقیقه، سپس مشاهده نمونه
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
3
|
تغییر شکل گرما
|
1- ضخامت نمونه را اندازه گیری کنید (وضعیت اندازه گیری علامت گذاری) 2. نمونه و دستگاه آزمایش را در اجاق پیری قرار دهید تا در دمای مشخص برای 1 ساعت گرم شود3.نمونه را برای یک ساعت در زیر ستون فشار دستگاه آزمایش قرار دهید4ضخامت نمونه را در همان موقعیت دوباره اندازه گیری کنید.
|
1. نمونه نباید توسط ستون فشار ترک خورده یا هدایت کننده را در معرض قرار دهد2. کاهش ضخامت ≤ 50%
|
مراجعه به گزارش آزمون
|
عبور
|
|
4
|
FT2
|
یک بار یک شعله استاندارد را در ارتفاع 125 میلی متر استفاده کنید
|
1شعله نباید در طول آن گسترش یابد. شعله نباید به مواد قابل احتراق در نزدیکی گسترش یابد.
|
مراجعه به گزارش آزمون
|
عبور
|
|
5
|
پیری
|
1. پنج بخش از پوشش 200 میلی متر را بردارید. نمونه ها را در فر از 158 درجه سانتیگراد برای 168 ساعت قرار دهید. پس از برداشتن نمونه ها، در دمای اتاق 23±5 درجه سانتیگراد برای 16 ساعت قرار دهید.سپس طول کشش را در حالت شکستن و مقاومت کششی آزمایش کنید.
|
1• طول کششی قبل از پیری ≥ 300٪، طول کششی پس از پیری ≥ 80٪ از قبل از پیری
|
مراجعه به گزارش آزمون
|
عبور
|
|
6
|
کولد بِند
|
نمونه را در یک جعبه با دمای پایین در دمای مشخص برای 4 ساعت نگه دارید، نمونه باد بر روی میله آهن با اندازه مشخص با چرخش های مشخص،پیچیدگی کامل ظرف ۳۰ ثانیه پس از برداشتن نمونه از جعبه با دمای پایین
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
7
|
مقاومت هادی
|
مقاومت هادی هسته یک متر را با مقاومت متر DC اندازه گیری کنید
|
در 20 درجه سانتیگراد مقاومت 8AWG ≤ 2.23Ω/km
|
مراجعه به گزارش آزمون
|
عبور
|
گواهینامه ها و استانداردها
محصولات ما مطابق با استانداردهای کیفیت سختگیرانه و دارای گواهینامه های متعدد هستند:
گواهینامه های UL
یک رسانا، عایق ترموپلاستیک: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
عایق ترموپلاستیک چند رسانا
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
گواهینامه های اضافی: ISO9001، ISO13485، TS16949، مواد سیم کشی دستگاه CNR
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک سازنده حرفه ای هستیم که تمام جنبه های تولید را از ابتدا تا انتها کنترل می کنیم. از بازدید از کارخانه ما در شنژن استقبال می کنیم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها برای ارزیابی رایگان هستند. مشتریان جدید انتظار می رود هزینه های حمل و نقل را پرداخت کنند.
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متر. به دلیل وزن کابل، توصیه می کنیم برای بهینه سازی هزینه های حمل و نقل مقدار مناسب سفارش دهید. حمل و نقل دریایی برای سفارشات بزرگتر توصیه می شود.
میتونم تخفیف بگیرم؟
تخفیف بر اساس مقدار سفارش در دسترس است. لطفا برای جزئیات قیمت با ما تماس بگیرید.
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما خدمات OEM را ارائه می دهیم از جمله چاپ سفارشی نام شرکت ها و کارت های کیفیت.
