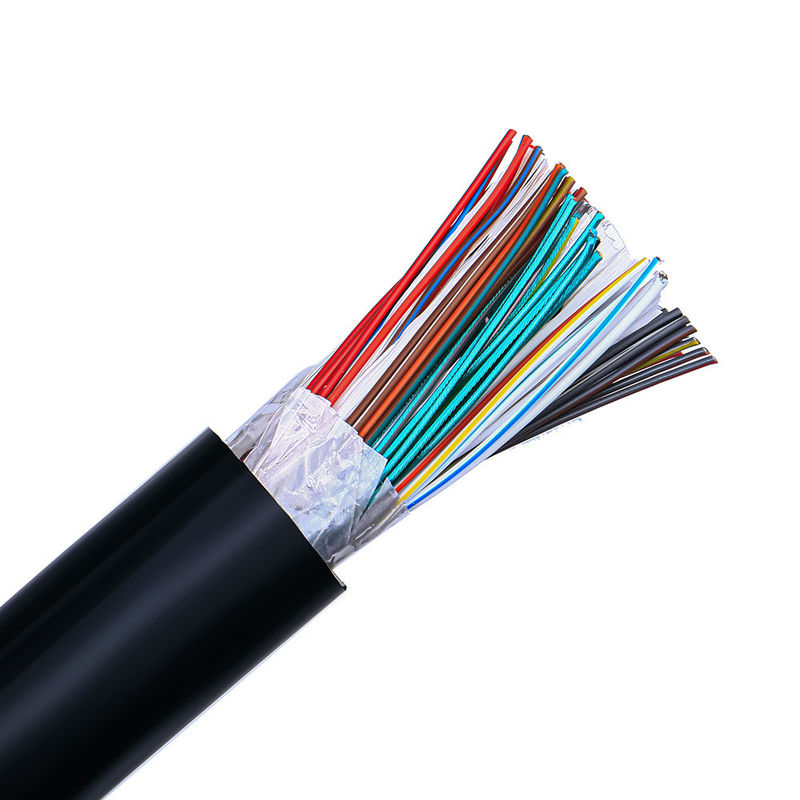

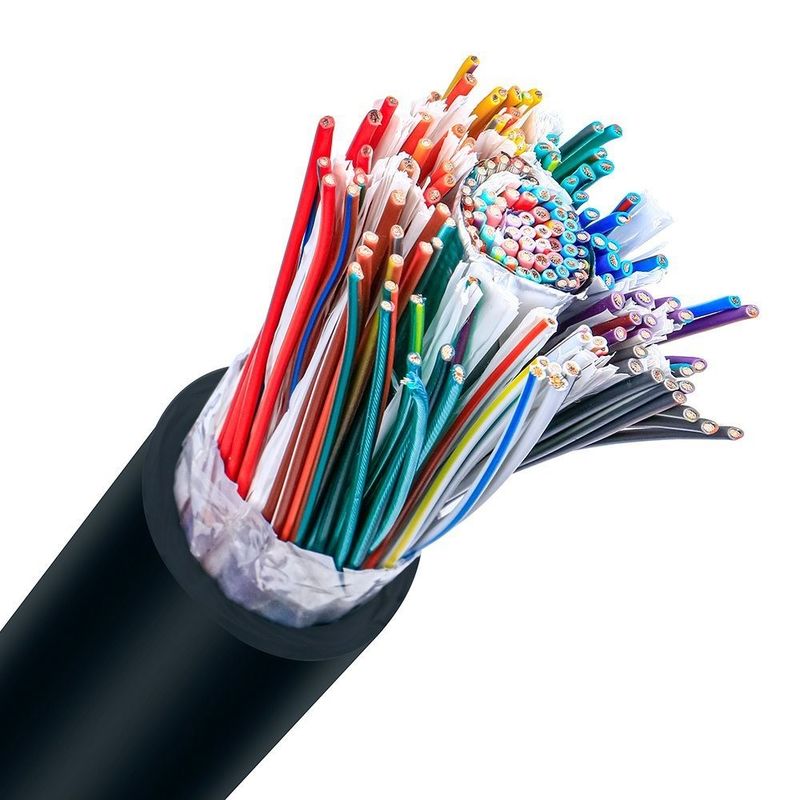

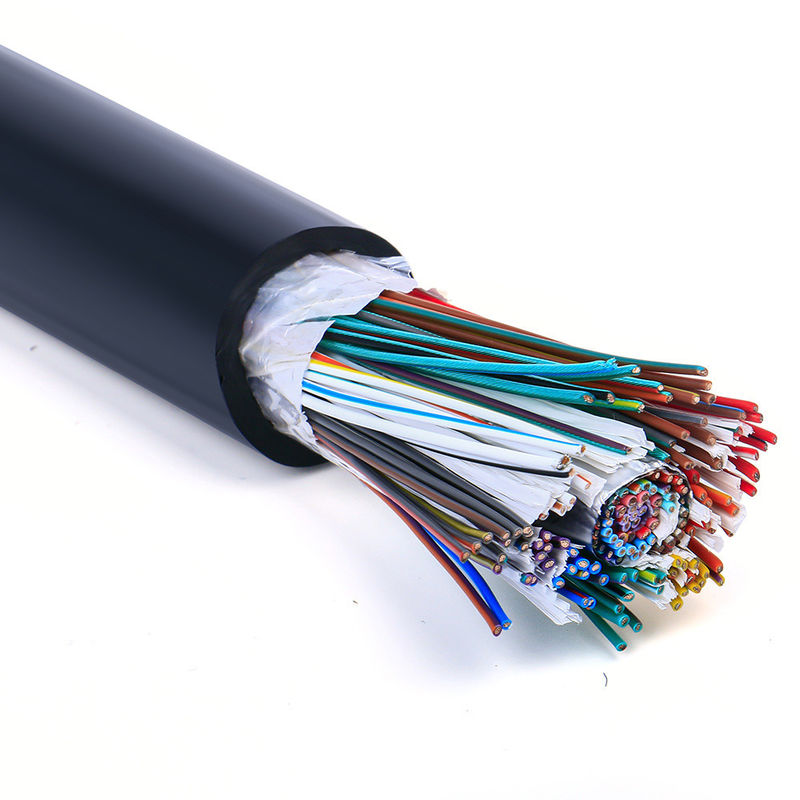

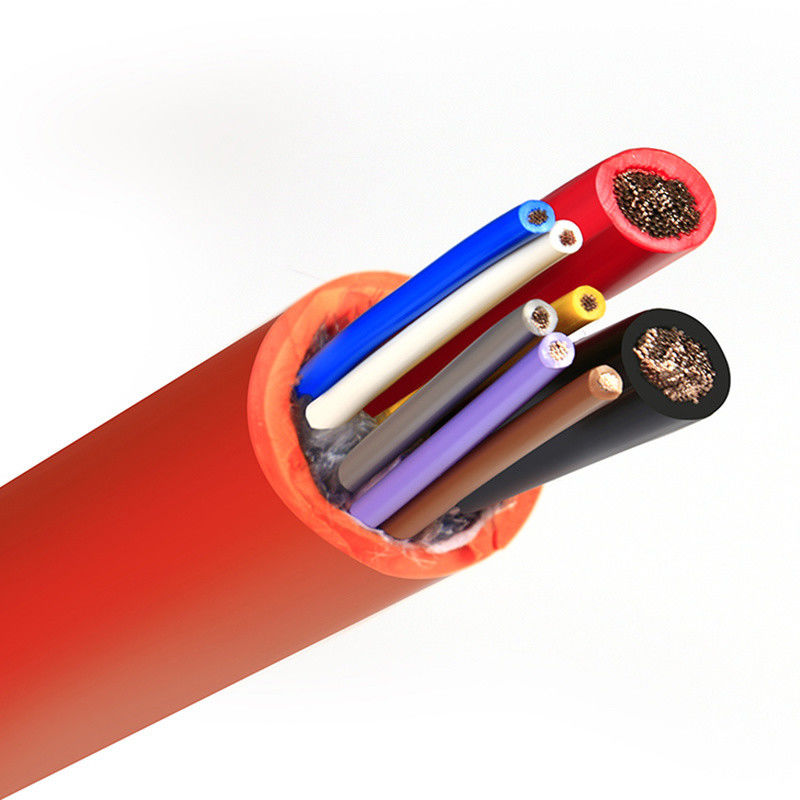

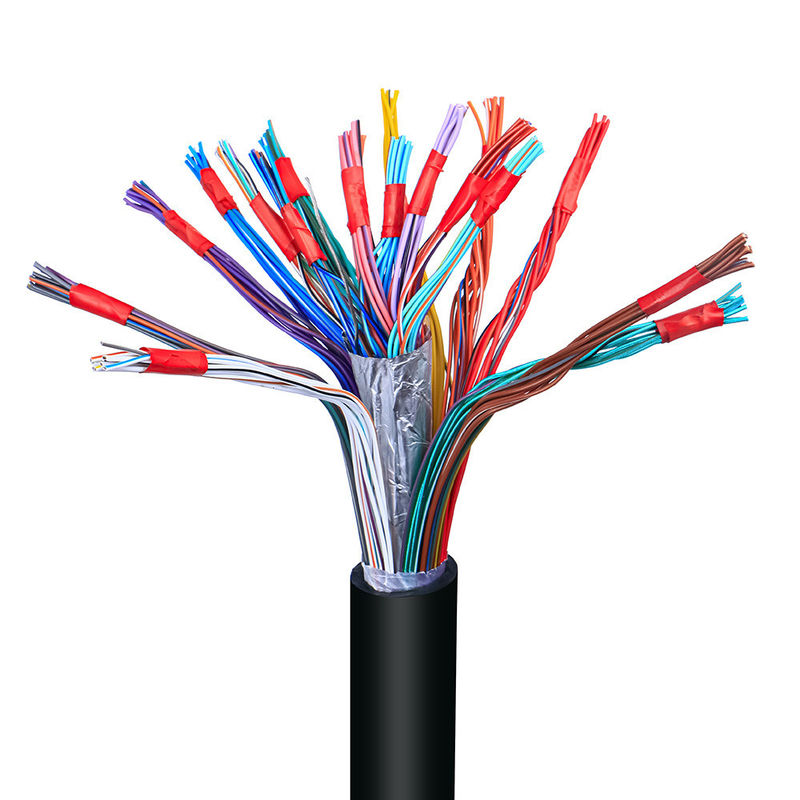

کابل زنجیره ای با ولتاژ نامی 600 و هسته مس قوطی برای کاربردهای بازوی ربات
مشخصات فنی
دمای نامی:105°C
ولتاژ نامی:۶۰۰ ولت
- مطابق با استاندارد UL موضوع 758، UL 1581, C22.2
- هادی مس جامد یا رشته دار، قوطی شده یا برهنه (30-2/0 AWG)
- عایق PVC
- آزمون آتش افشان عمودی UL VW-1 FT1
- ضخامت عایق یکسانی برای جدا کردن و برش آسان
- برای سیم کشی داخلی دستگاه های عمومی طراحی شده
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
\multicolumn {3}{l}{کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده را مشخص کنید، به عنوان مثال، مس / نیکل) |
|
|
آزمایشگاه مستقل•تجهیزات کامل آزمایش•کنترل کامل کیفیت
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا کیفیت برتر و عملکرد قابل اعتماد را تضمین کنیم.
|
نه، نه
|
ماده آزمایش
|
حالت آزمایش
|
الزامات آزمون
|
داده های آزمایش
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با جدول اندازه سیم2. حداقل ضخامت ≥ 80٪ از متوسط ضخامت
|
مطابق با جدول اندازه سیم
|
مراجعه به گزارش آزمون
|
عبور
|
|
2
|
شوک حرارتی
|
نمونه را بر روی یک میله آهن از اندازه مشخص، قرار دادن در یک کوره پیری در دمای مشخص برای 1 ساعت، خنک کردن نمونه به دمای اتاق برای حداقل 30 دقیقه، سپس مشاهده نمونه
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
3
|
تغییر شکل گرما
|
1- ضخامت نمونه را اندازه گیری کنید (وضعیت اندازه گیری علامت گذاری) 2. نمونه و دستگاه آزمایش را در اجاق پیری قرار دهید تا در دمای مشخص برای 1 ساعت گرم شود3.نمونه را برای یک ساعت در زیر ستون فشار دستگاه آزمایش قرار دهید4ضخامت نمونه را در همان موقعیت دوباره اندازه گیری کنید.
|
1. نمونه نباید توسط ستون فشار ترک خورده یا هدایت کننده را در معرض قرار دهد2. کاهش ضخامت ≤ 50%
|
مراجعه به گزارش آزمون
|
عبور
|
|
4
|
FT2
|
یک بار یک شعله استاندارد را در ارتفاع 125 میلی متر استفاده کنید
|
1شعله نباید در طول آن گسترش یابد. شعله نباید به مواد قابل احتراق در نزدیکی گسترش یابد.
|
مراجعه به گزارش آزمون
|
عبور
|
|
5
|
پیری
|
1. پنج بخش از پوشش 200 میلی متر را بردارید. نمونه ها را در فر از 158 درجه سانتیگراد برای 168 ساعت قرار دهید. پس از برداشتن نمونه ها، در دمای اتاق 23±5 درجه سانتیگراد برای 16 ساعت قرار دهید.سپس طول کشش را در حالت شکستن و مقاومت کششی آزمایش کنید.
|
1• طول کششی قبل از پیری ≥ 300٪، طول کششی پس از پیری ≥ 80٪ از قبل از پیری
|
مراجعه به گزارش آزمون
|
عبور
|
|
6
|
کولد بِند
|
نمونه را در یک جعبه با دمای پایین در دمای مشخص برای 4 ساعت نگه دارید، نمونه باد بر روی میله آهن با اندازه مشخص با چرخش های مشخص،پیچیدگی کامل ظرف ۳۰ ثانیه پس از برداشتن نمونه از جعبه با دمای پایین
|
هیچ شکافی در سطح نمونه وجود ندارد
|
هيچ شکافي نداره
|
عبور
|
|
7
|
مقاومت هادی
|
مقاومت هادی هسته یک متر را با مقاومت متر DC اندازه گیری کنید
|
در 20 درجه سانتیگراد مقاومت 8AWG ≤ 2.23Ω/km
|
مراجعه به گزارش آزمون
|
عبور
|
Linke cable technology (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و
ارائه راه حل های حرفه ای به Cable&Wire،به ویژه برای
مشتریان مختلف صنعت. این شامل:
کابل ربات انسان نما
کابل برق AI/کابل داده
کابل نیمه هادی/کابل اتوماتیک صنعتی
کابل حسگر
کابل انرژی جدید
سیم زیبایی پزشکی
کابل سیم UL،
Linke Cable دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای حمایت از تنوع
ما مجوز محصول زیر را به دست آورده ایم: UL 758,CCC,RoHs,REACH,CE؛ ما
سیستم مدیریت کیفیت زیر را به دست آورده اند::استاندارد ISO 9001-2015(تمام محصولات)؛ ISO 13485
(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)
گواهینامه ها و استانداردها
گواهینامه های UL:UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
استانداردهای اضافی:UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
مدیریت کیفیت:ISO9001، ISO13485، TS16949
مواد سیم کشی دستگاه CNR:پی وی سی اکسترود جداکننده تک، درجه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B یا AB، FT1 و/یا FT2
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک سازنده حرفه ای با کنترل کامل بر روی تولید از ابتدا تا پایان هستیم. ما از بازدید از کارخانه استقبال می کنیم و خدمات جمع آوری را در شنژن ارائه می دهیم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها به صورت رایگان ارائه می شوند. مشتریان جدید مسئول هزینه های حمل و نقل هستند.
حداقل مقدار سفارش شما چيه؟
حداقل سفارش 100 متر است. با توجه به وزن کابل، توصیه می کنیم برای بهینه سازی هزینه های حمل و نقل مقدار مناسب سفارش دهید. حمل و نقل دریایی مقرون به صرفه ترین گزینه است.
میتونم تخفیف بگیرم؟
تخفیف بر اساس مقدار سفارش در دسترس است. ما همچنین ممکن است هزینه حمل و نقل را برای سفارشات بزرگتر پوشش دهیم. لطفا برای قیمت های خاص با ما تماس بگیرید.
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما خدمات OEM را ارائه می دهیم از جمله چاپ نام شرکت شما و کارت های کیفیت سفارشی برای تبلیغ نام تجاری شما.
