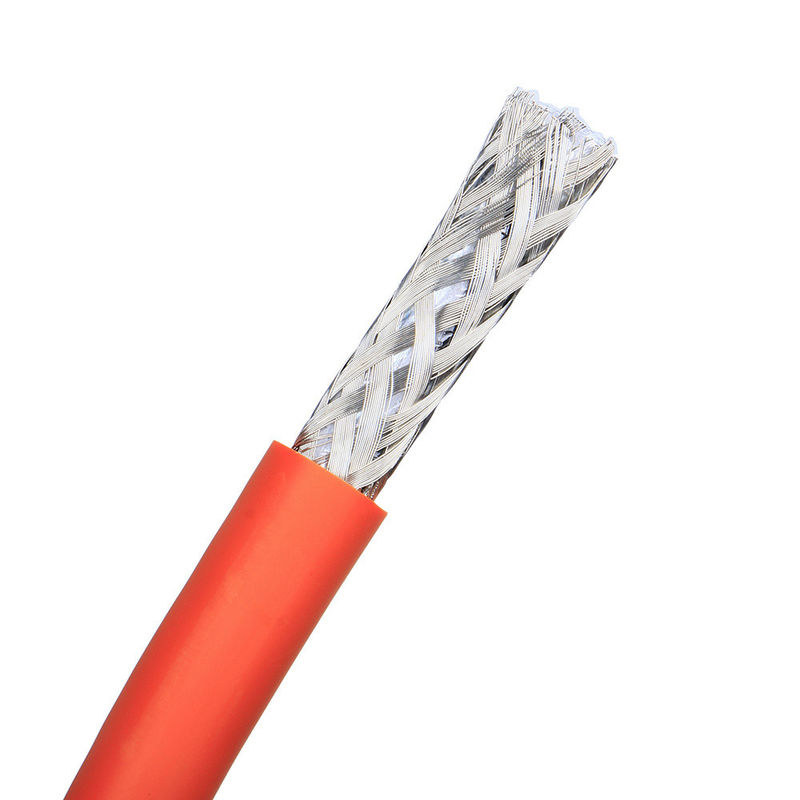

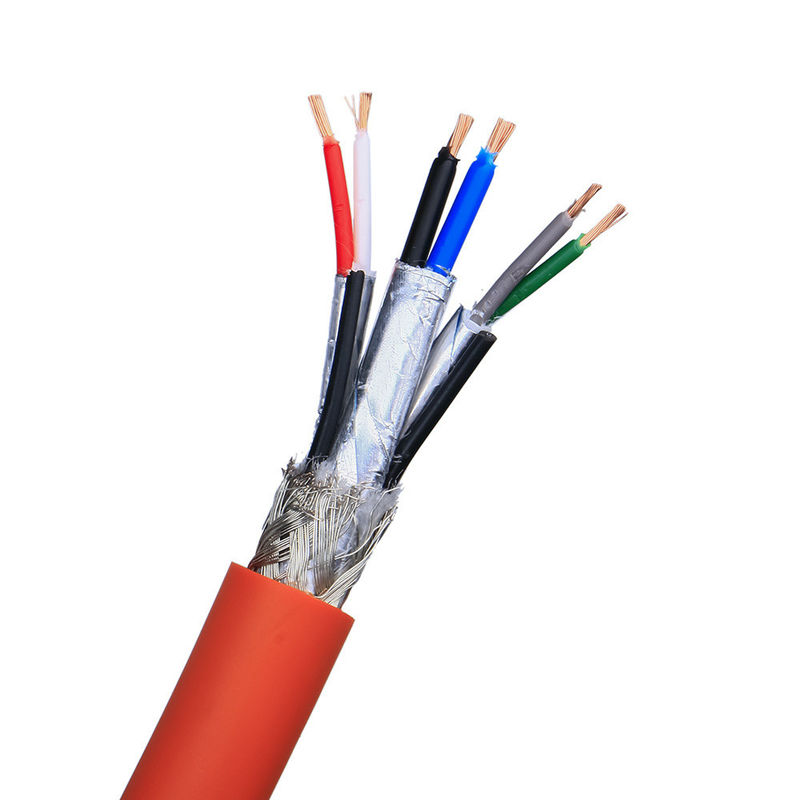

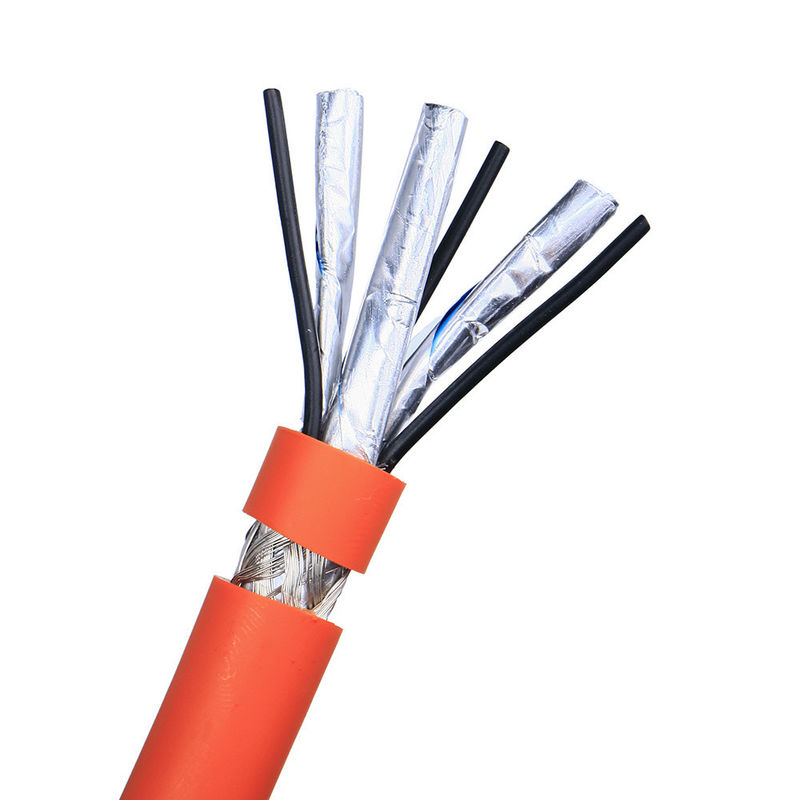

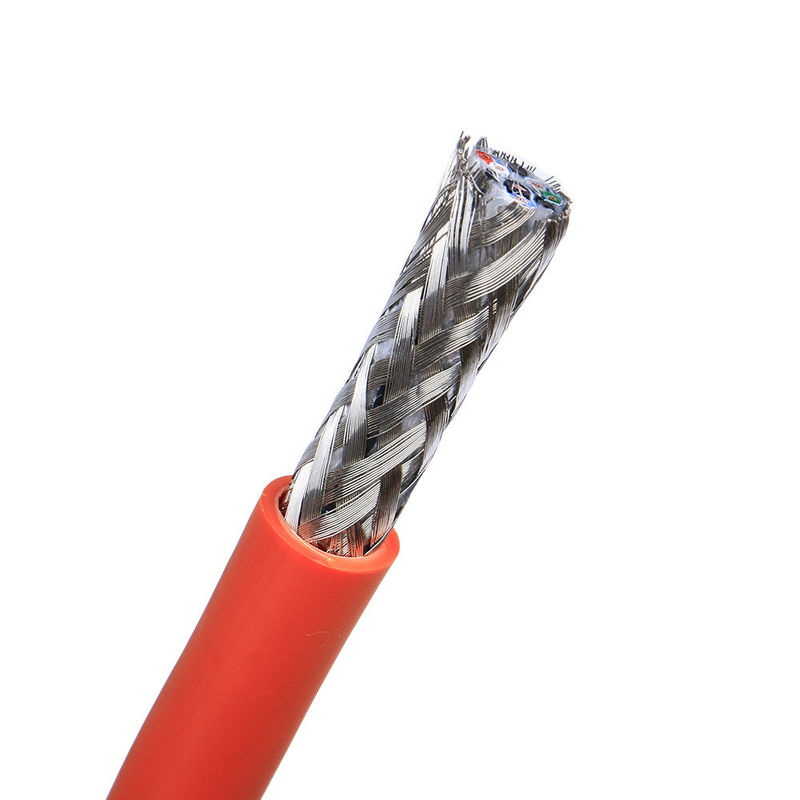

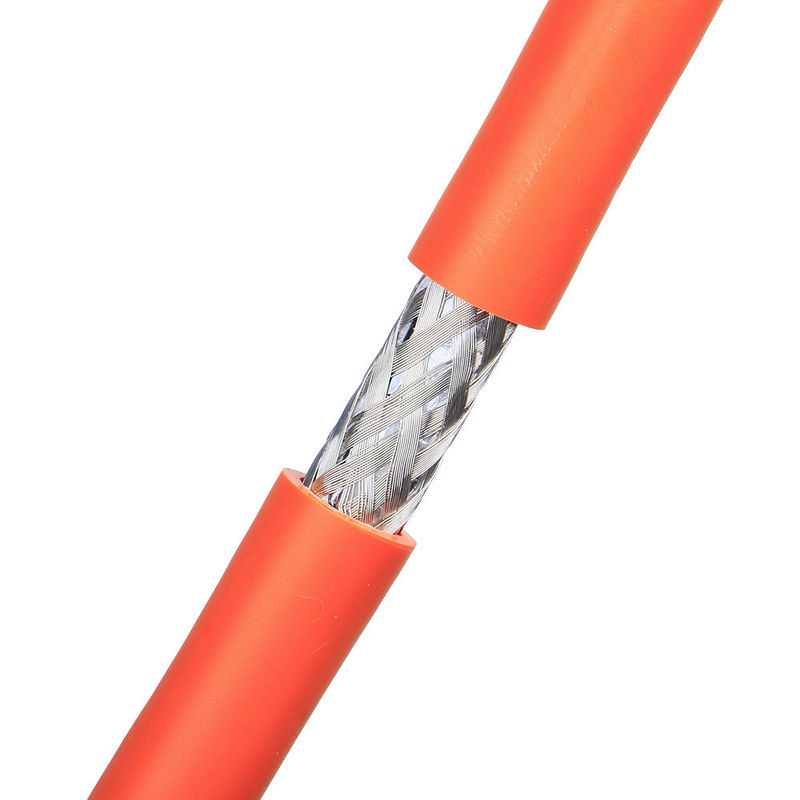

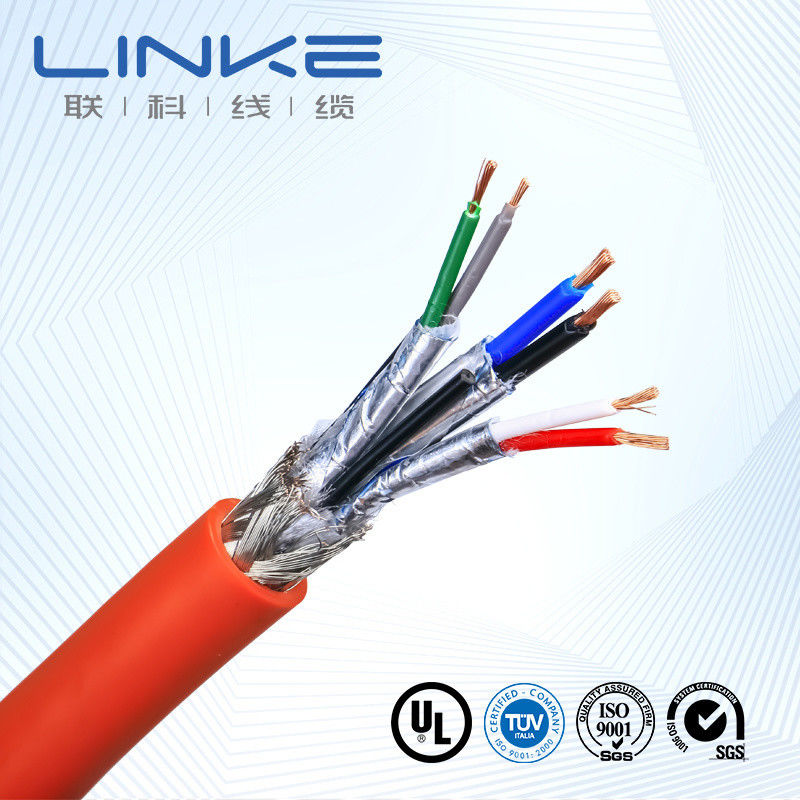

کابل EV HV مقاوم در برابر شعله با عایق PVC XLPE یا لاستیک سیلیکونی قابل تنظیم برای محدوده دمایی گسترده
کابل مسی مقاوم در برابر شعله با گزینه های عایق PVC، XLPE یا لاستیک سیلیکونی برای کاربردهای صنعتی سخت.
مشخصات فنی
| هادی |
سیم مسی آنیل شده لخت انعطاف پذیر |
| عایق |
PVC، TPU، XLPE، سیلیکون |
| گزینه های رنگ |
ژاکت مشکی، نارنجی، قرمز، زرد، آبی - عایق تک و دو نفره |
| اندازه های SQ MM (اروپایی) |
0.1-100SQ |
| اندازه های AWG (آمریکای شمالی) |
0AWG-10AWG |
| محدوده دما |
-60 تا 200 درجه سانتی گراد |
گواهینامه های کیفیت
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی لوازم خانگی
پی وی سی اکسترود شده تک عایق، دارای درجه بندی 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل ژاکتی غیر یکپارچه پی وی سی اکسترود شده، دارای درجه حرارت 105 درجه سانتیگراد، 1000 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
کابل ژاکتی غیر یکپارچه TPU اکسترود شده، دارای درجه حرارت 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
| نام تجاری |
پیوند |
مقطع (mm²) |
0.01-500 میلی متر مربع |
| سیم سنج (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
هادی |
مس قلع / مس لخت، بر اساس نیاز مشتری |
| مواد عایق |
PVC / TPU / لاستیک سیلیکون / PE / PP / XLPE / نایلون / دیگر |
جنس ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه ها |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[به عنوان مثال، 1 متر، 3 فوت، 5 ± 5 درصد تحمل] |
| نوع کابل |
[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
محافظ |
[سپردار/بدون محافظ/برید سپر] |
| امپدانس |
[به عنوان مثال، 75Ω (برای کابل های کواکسیال)] |
چاپ / لوگو |
[متن/برچسب/لوگو، حداکثر. 20 کاراکتر] |
| شعاع خم شدن |
[به عنوان مثال، ≥5× قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| رتبه بندی ولتاژ |
[به عنوان مثال، 30 ولت AC/DC] |
مواد اتصال دهنده |
[روکش طلا/روکش نیکل/برنج/غیره] |
| اتصال دهنده ها |
[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 ℃ تا 350 ℃ (-70 ℃ ~ 350 ℃) |
بسته |
رول / جعبه / بشقاب / سفارشی |
| خدمات پشتیبانی |
\multicolumn {3}{l}{کابل سفارشی، راهحلهای سرتاسری، از جمله برش دقیق، چینخوردن و نصب قلابها (متریال را مشخص کنید، بهعنوان مثال، روکش مس/نیکل) |
|
|
آزمایشگاه مستقل•تجهیزات تست کامل•کنترل کیفیت کامل
ما هر محصول را با استانداردهای دقیق آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
|
خیر
|
مورد آزمایشی
|
شرایط تست
|
آزمون مورد نیاز
|
داده های تست
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با اندازه سیم جدول2. حداقل ضخامت ≥ 80% ضخامت متوسط
|
مطابق با جدول اندازه سیم
|
رجوع به سابقه آزمایش شود
|
پاس
|
|
2
|
شوک حرارتی
|
نمونه را روی یک میله آهنی با اندازه مشخص بپیچانید، به مدت 1 ساعت در کوره پیرسازی در دمای مشخص شده قرار دهید، نمونه را حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.
|
بدون ترک در سطح نمونه
|
بدون ترک
|
پاس
|
|
3
|
تغییر شکل حرارتی
|
1. اندازه گیری ضخامت نمونه (موقعیت اندازه گیری علامت) 2. نمونه و فیکسچر آزمایش را برای پیش گرم کردن در دمای مشخص شده به مدت 1 ساعت 3 در اجاق پیری قرار دهید. نمونه را به مدت 1 ساعت در زیر ستون فشار فیکسچر آزمایش قرار دهید. ضخامت نمونه را دوباره در همان موقعیت اندازه گیری کنید
|
1. نمونه نباید توسط ستون فشار یا رسانا 2 ترک بخورد. کاهش ضخامت ≤ 50%
|
رجوع به سابقه آزمایش شود
|
پاس
|
|
4
|
FT2
|
یک بار شعله استاندارد را در ارتفاع 125 میلی متری اعمال کنید
|
1. شعله نباید در طول خود منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند
|
رجوع به سابقه آزمایش شود
|
پاس
|
|
5
|
پیری
|
1. پنج بخش از غلاف 200 میلی متری بردارید. نمونه ها را به مدت 168 ساعت در فر با دمای 158 درجه سانتیگراد قرار دهید. پس از بیرون آوردن نمونه ها، به مدت 16 ساعت در دمای اتاق 5±23 درجه سانتیگراد قرار دهید، سپس کشیدگی در هنگام شکست و استحکام کششی را آزمایش کنید.
|
1. کشیدگی قبل از پیری ≥ 300٪، ازدیاد طول پس از پیری ≥ 80٪ از قبل از پیری2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیری ≥ 80٪ نسبت قبل از پیری
|
رجوع به سابقه آزمایش شود
|
پاس
|
|
6
|
خم سرد
|
نمونه را در جعبه با دمای پایین در دمای مشخص به مدت 4 ساعت نگهداری کنید، نمونه باد روی میله آهنی با اندازه مشخص با پیچ های مشخص، سیم پیچی کامل ظرف 30 ثانیه پس از خارج شدن نمونه از جعبه دمای پایین
|
بدون ترک در سطح نمونه
|
بدون ترک
|
پاس
|
|
7
|
مقاومت هادی
|
مقاومت هادی هسته یک متری را با مقاومت سنج DC اندازه گیری کنید
|
در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/کیلومتر
|
رجوع به سابقه آزمایش شود
|
پاس
|
فناوری کابل لینکه (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و
ارائه راه حل های حرفه ای برای کابل و سیم، به خصوص برای
مشتریان صنعتی مختلف. شامل موارد زیر است:
کابل ربات انسان نما،
کابل برق/کابل داده هوش مصنوعی،
کابل نیمه هادی / کابل اتوماتیک صنعتی،
کابل سنسور،
کابل انرژی نو،
سیم زیبایی پزشکی،
کابل سیم UL،
Linke Cable قابلیتهای توسعه محصول و قابلیتهای فنی را برای پشتیبانی از تنوع متنوع کرده است
نیازهای مشتری ما مجوز محصول زیر را دریافت کرده ایم: UL 758،CCC،RoHs،رسیدن،CE; ما
سیستم مدیریت کیفیت زیر را به دست آورده اند:ISO 9001-2015(همه محصولات); ISO 13485
(دستگاه ها و ابزار پزشکی)IATF 16949(صنعت خودرو)
