توضیحات محصول

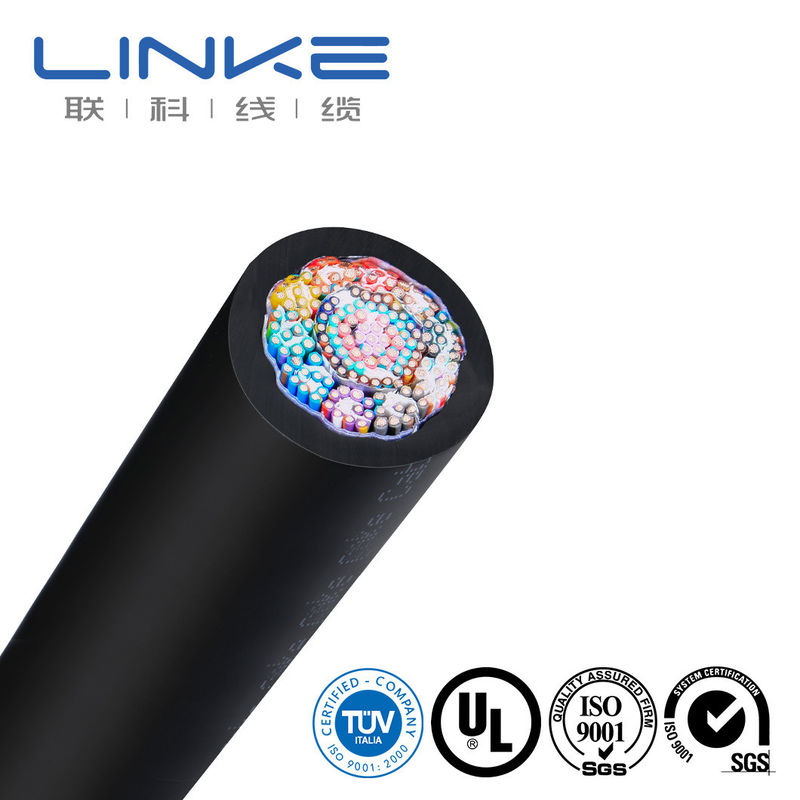

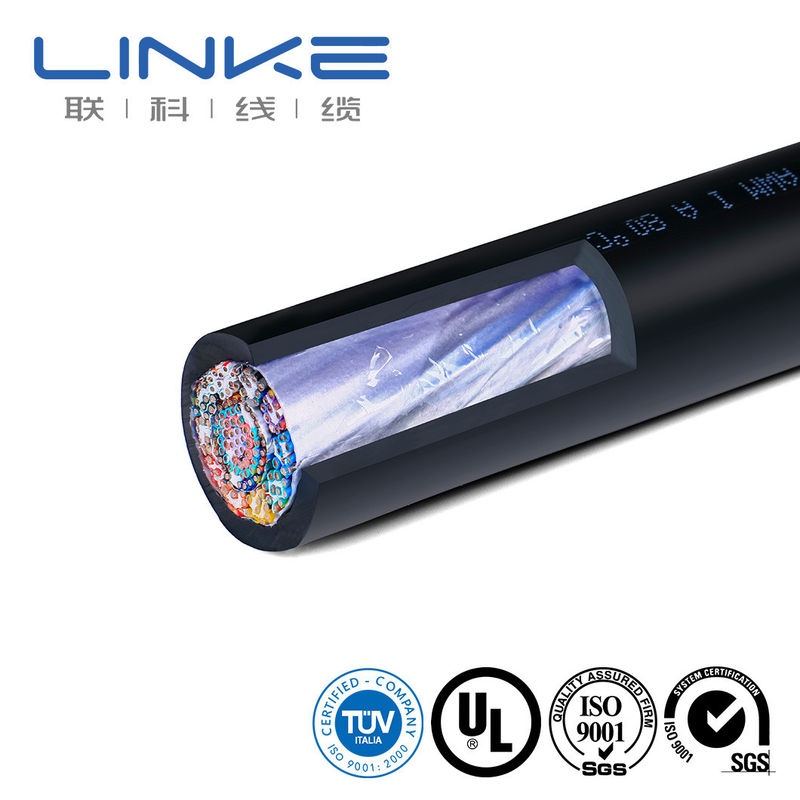

سیم برق الکترونیکی سیلیکونی دمای بالا UL2464 سفارشی کابل خودرو
مشخصات محصول
| مورد |
سیم سیلیکونی دمای بالا UL2464 سفارشی کابل الکترونیکی UL |
| رسانا |
هادی های سیم مسی قلع اندود شده ظریف |
| عایق |
عایق ترموپلاستیک مخصوص بدون هالوژن |
| پوشش بیرونی |
پوشش ترموپلاستیک مخصوص بدون هالوژن |
| تعداد هسته |
چند هسته ای (طبق نیاز مشتری) |
| ولتاژ نامی |
Uo/U 300 ولت |
| دما |
80 درجه سانتیگراد |
| رنگ |
اختیاری |
| کاربرد |
این محصول عمدتاً برای سیم کشی داخلی و خارجی تجهیزات الکترونیکی مناسب است. لایه محافظ مش با چگالی بالا و رسانایی بالا، قابلیت ضد تداخل قوی را تضمین می کند. کابل می تواند به عنوان سیم اندازه گیری، بازرسی و کنترل، و همچنین در مجموعه های کامل تجهیزات، سیستم های گرمایش، تهویه مطبوع، تجهیزات تبرید، تجهیزات اتوماسیون اداری و پردازش داده استفاده شود. |

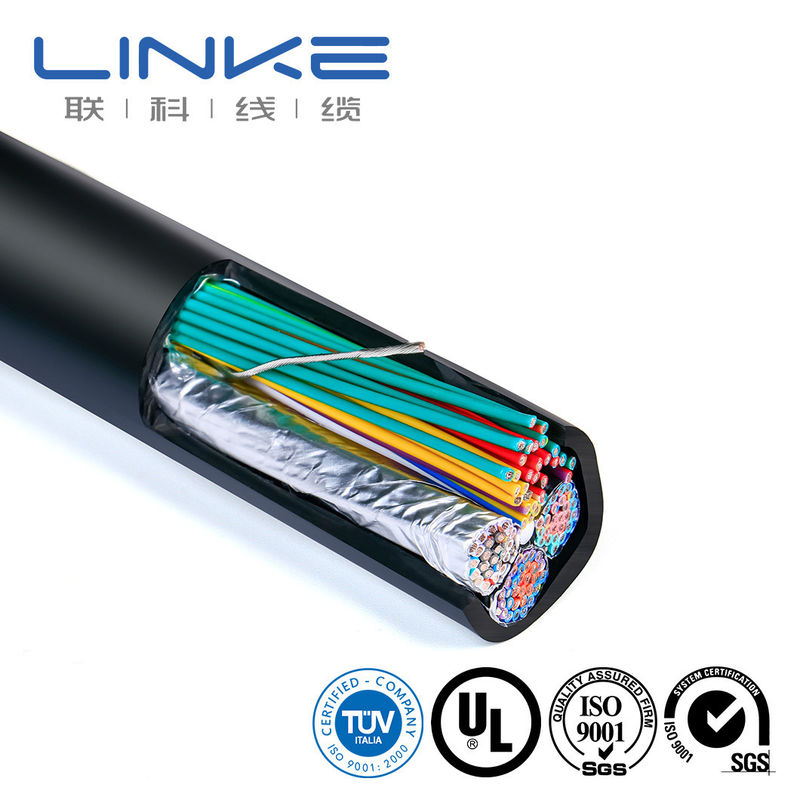

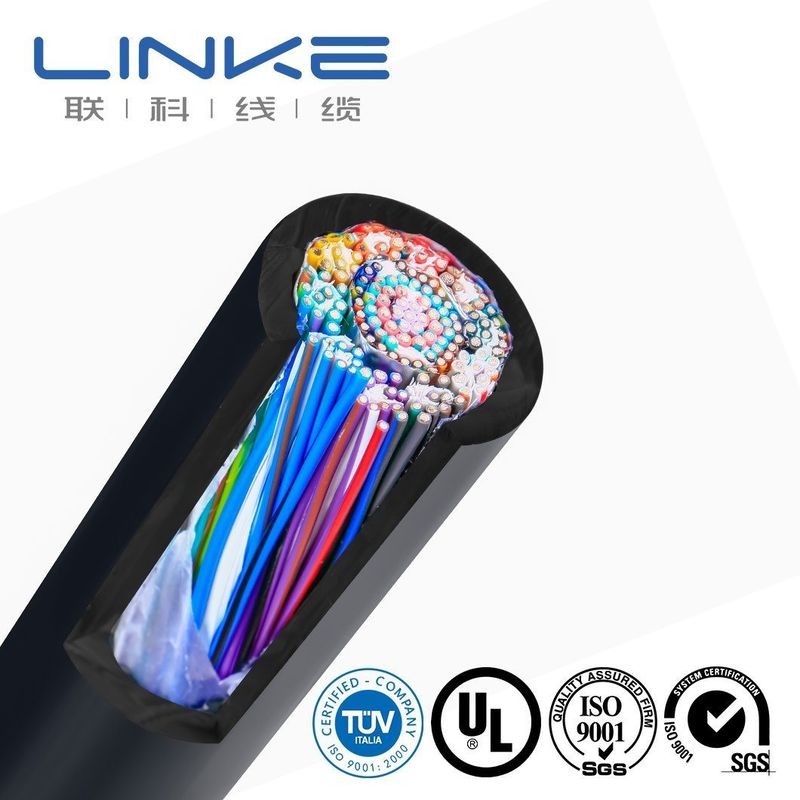

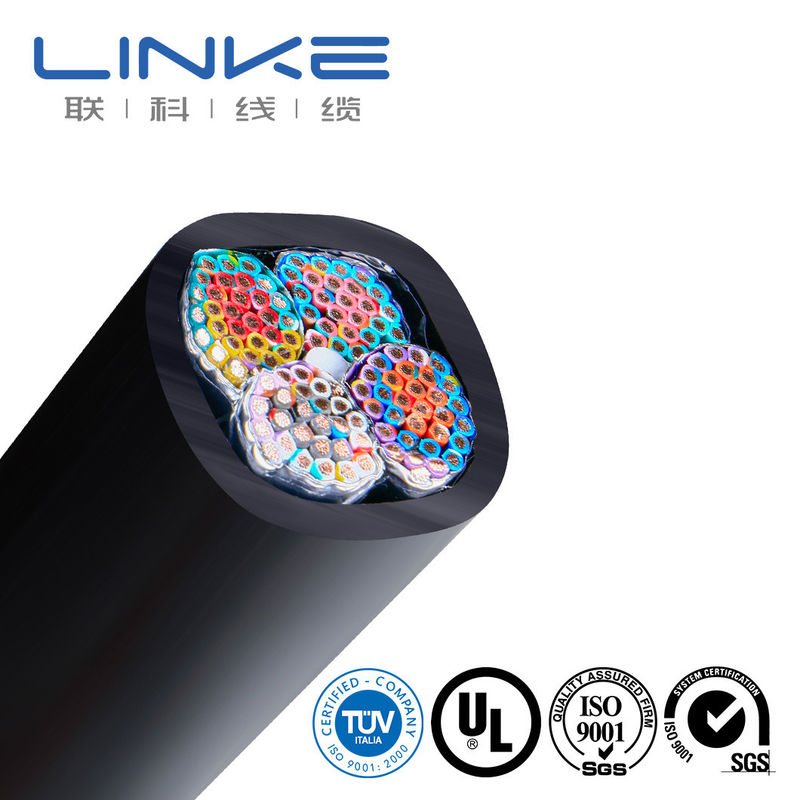

پیکربندی هسته
| هسته A |
رسانا: سیم مسی نرم قلع اندود شده 19/0.16 ±0.003 میلی متر × 7 هسته
عایق: PVC-001 (رنگ های مختلف)
تشکیل کابل-1: (هسته A)
روکش: نوار PP فوم شده عرض 6 میلی متر، ضخامت 0.080 میلی متر × 1 هسته (روکش فانتزی) |
| هسته B |
رسانا: سیم مسی نرم قلع اندود شده 19/0.20 ±0.003 میلی متر × 11 هسته
عایق: PVC-001 (رنگ های مختلف) |
| هسته C |
رسانا: سیم مسی نرم قلع اندود شده 19/0.16 ±0.003 میلی متر × 18 هسته
عایق: PVC-001 (رنگ های مختلف) |
| تشکیل کابل-2 |
(هسته A+B+C)
پرکننده: طناب PP ضد شعله 10000D × 3 هسته
روکش: نوار PP فوم شده عرض 6 میلی متر، ضخامت 0.080 میلی متر × 1 هسته (روکش فانتزی) |
| هسته D |
رسانا: سیم مسی نرم قلع اندود شده 19/0.16 ±0.003 میلی متر × 24 هسته
عایق: PVC-001 (رنگ های مختلف) |
| تشکیل کابل-3 |
(هسته A+B+C+D)
پرکننده: طناب PP ضد شعله 10000D × 2 هسته

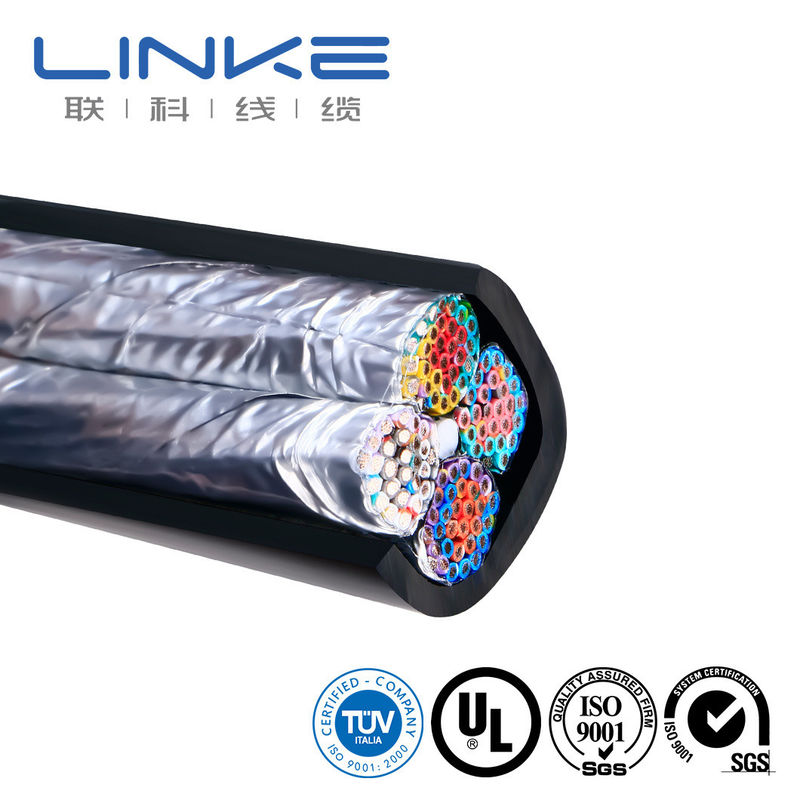

روکش: مایلار شفاف عرض 42 میلی متر، ضخامت 0.025 میلی متر × 1 هسته
زمین: سیم مسی نرم قلع اندود شده 19/0.20 ±0.003 میلی متر × 1 هسته (زمین بین مایلار و فویل آلومینیومی)
روکش: فویل آلومینیومی یک طرفه نقره ای عرض 45 میلی متر، ضخامت 0.035 میلی متر × 1 هسته (سمت آلومینیومی به سمت داخل) |
| هسته E |
رسانا: سیم مسی نرم قلع اندود شده 19/0.20 ±0.003 میلی متر × 2 مجموعه × 10
عایق: PVC-001 (رنگ های مختلف) |
| هسته G |
رسانا: سیم مسی نرم قلع اندود شده 19/0.16 ±0.003 میلی متر × 8 مجموعه × 10
عایق: PVC-001 (رنگ های مختلف) |
عملکرد الکتریکی 20 درجه سانتیگراد
| حداکثر مقاومت رسانا اهم بر کیلومتر |
59.4 (22AWG) 36.7 (20AWG) |
| ولتاژ قابل تحمل AC کیلو ولت بر دقیقه |
2.00 |
| حداقل مقاومت عایق مگا اهم بر کیلومتر |
10.00 |
| تست جرقه (AC) کیلو ولت |
3.00 |
درباره شرکت Linke Cable Technology Co., Ltd
تولید کننده سیم و کابل Linke Cable Technology Co., Ltd یک تامین کننده پیشرو کابل در چین است. در بیش از 10 سال گذشته، Linke Cable بر تحقیق و توسعه، تولید و بازاریابی سیم و کابل تمرکز کرده است. Linke انواع کابل ها و راه حل های کابل سفارشی را برای سراسر جهان ارائه می دهد. ما در کابل شارژ EV، کابل پزشکی، کابل سیلیکونی، کابل فنری، کابل بافته شده، کابل towlobe، سیم UL، کابل خودرو و غیره تخصص داریم.
در Linke cable، ما معتقدیم راه بهتری برای عرضه کابل های بهتر به بازار وجود دارد. ما از رویکرد مهندس به مهندس برای توسعه کابل های بهتر برای مشتریان و بهبود کیفیت زندگی استفاده می کنیم.
| برند |
LINKE |
سطح مقطع (میلی متر مربع) |
0.01-500 میلی متر مربع |
| گیج سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
رسانا |
مس قلع اندود شده / مس لخت، بر اساس الزامات مشتری |
| جنس عایق |
PVC/TPU/لاستیک سیلیکونی/PE/PP/XLPE/نایلون/سایر |
جنس روکش |
[PVC/PU/لاستیک/بافت/و غیره] |
| گواهینامه ها |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[به عنوان مثال، 1 متر، 3 فوت، 5 متر ±5% تلرانس] |
| نوع کابل |
[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
محافظ |
[محافظ دار/بدون محافظ/محافظ بافته شده] |
| امپدانس |
[به عنوان مثال، 75 اهم (برای کابل های کواکسیال)] |
چاپ/لوگو |
[متن/برچسب/لوگو، حداکثر 20 کاراکتر] |
| شعاع خمش |
[به عنوان مثال، ≥5 برابر قطر کابل] |
رتبه جریان |
[به عنوان مثال، 5 آمپر] |
| رتبه ولتاژ |
[به عنوان مثال، 30 ولت AC/DC] |
جنس کانکتور |
[روکش طلا/روکش نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45] |
روکش |
XLPE یا PE یا PVC لاستیکی |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[مشکی/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 درجه سانتیگراد تا 350 درجه سانتیگراد (-70 درجه سانتیگراد ~ 350 درجه سانتیگراد) |
بسته بندی |
رول/جعبه/صفحه/سفارشی |
| خدمات پشتیبانی |
چند ستونی {3}{l}{کابل سفارشی، راه حل های سرتاسری، شامل برش دقیق، پرس و نصب ترمینال ها (جنس را مشخص کنید، به عنوان مثال، مس/روکش نیکل) |
|
|
آزمایشگاه مستقل•تجهیزات تست کامل•کنترل کیفیت کامل
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
|
شماره
|
مورد تست
|
شرایط تست
|
الزامات تست
|
داده های تست
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با جدول اندازه سیم 2. حداقل ضخامت ≥ 80% ضخامت متوسط
|
مطابق با جدول اندازه سیم
|
مراجعه به سوابق تست
|
قبول
|
|
2
|
شوک حرارتی
|
نمونه را روی یک میله آهنی با اندازه مشخص بپیچید، آن را به مدت 1 ساعت در کوره پیرینگ در دمای مشخص قرار دهید، سپس نمونه را به مدت حداقل 30 دقیقه به دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.
|
عدم وجود ترک در سطح نمونه
|
بدون ترک
|
قبول
|
|
3
|
تغییر شکل حرارتی
|
1. ضخامت نمونه را اندازه بگیرید (محل اندازه گیری را علامت بزنید) 2. نمونه و فیکسچر تست را به مدت 1 ساعت در کوره پیرینگ در دمای مشخص پیش گرم کنید 3. نمونه را به مدت 1 ساعت زیر ستون فشار فیکسچر قرار دهید 4. ضخامت نمونه را در همان محل دوباره اندازه بگیرید.
|
1. نمونه نباید توسط ستون فشار ترک بخورد یا رسانا نمایان شود 2. کاهش ضخامت ≤ 50%
|
مراجعه به سوابق تست
|
قبول
|
|
4
|
FT2
|
یک شعله استاندارد را در ارتفاع 125 میلی متری یک بار اعمال کنید.
|
1. شعله نباید در طول آن منتشر شود 2. شعله نباید به مواد قابل اشتعال اطراف سرایت کند.
|
مراجعه به سوابق تست
|
قبول
|
|
5
|
پیرینگ
|
1. پنج بخش روکش به طول 200 میلی متر بردارید 2. نمونه ها را به مدت 168 ساعت در کوره پیرینگ در دمای 158 درجه سانتیگراد قرار دهید 3. پس از خارج کردن نمونه ها، آنها را به مدت 16 ساعت در دمای اتاق 23±5 درجه سانتیگراد قرار دهید، سپس کشیدگی در نقطه پارگی و استحکام کششی را تست کنید.
|
1. کشیدگی قبل از پیرینگ ≥ 300%، کشیدگی پس از پیرینگ ≥ 80% کشیدگی قبل از پیرینگ 2. استحکام کششی قبل از پیرینگ > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیرینگ ≥ 80% استحکام کششی قبل از پیرینگ
|
مراجعه به سوابق تست
|
قبول
|
|
6
|
خمش سرد
|
نمونه را به مدت 4 ساعت در جعبه دمای پایین در دمای مشخص نگهداری کنید، نمونه را با تعداد دور مشخص روی میله آهنی با اندازه مشخص بپیچید، پیچیدن را ظرف 30 ثانیه پس از خارج کردن نمونه از جعبه دمای پایین تکمیل کنید.
|
عدم وجود ترک در سطح نمونه
|
بدون ترک
|
قبول
|
|
7
|
مقاومت رسانا
|
مقاومت رسانای هسته یک متری را با متر مقاومت DC اندازه بگیرید.
|
در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23 اهم بر کیلومتر
|
مراجعه به سوابق تست
|
قبول
|
شرکت Linke Cable Technology (DongGuan) Co. Ltd. بر تحقیق و توسعه تمرکز دارد و
راه حل های حرفه ای برای صنعت سیم و کابل ارائه می دهد، به ویژه برای
مشتریان صنایع مختلف. این شامل:
کابل ربات انسان نما،
کابل برق/کابل داده هوش مصنوعی،
کابل نیمه هادی/کابل اتوماسیون صنعتی،
کابل سنسور،
کابل انرژی نو،
سیم زیبایی پزشکی،
سیم کابل UL،
Linke Cable دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای پشتیبانی از نیازهای متنوع مشتریان است. ما مجوزهای محصول زیر را دریافت کرده ایم: UL 758
,CE؛ ما,CE؛ ما,CE؛ ما,CE؛ ماسیستم مدیریت کیفیت زیر را دریافت کرده ایم
:ISO 9001-2015(صنعت خودرو)گواهینامه های کیفیت(
صنعت خودرو)IATF 16949(صنعت خودرو)گواهینامه های کیفیت
محصولات ما مطابق با استانداردهای بین المللی زیر هستند:
UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (رسانای تکی، عایق ترموپلاستیک)
UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587
UL2835، UL20276، UL20549، UL21198، 2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی لوازم خانگی
سیم تکی با عایق PVC اکسترود شده، رتبه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل با روکش غیر یکپارچه PVC اکسترود شده، رتبه 105 درجه سانتیگراد، 1000 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
کابل با روکش غیر یکپارچه TPU اکسترود شده، رتبه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
سوالات متداول
1. آیا شما تولید کننده یا شرکت تجاری هستید؟
ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از ابتدا تا انتها کنترل کنیم. از بازدید شما استقبال می کنیم. ما شما را در شنژن خواهیم برد.
2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟
نمونه ها برای شما رایگان هستند. انتظار می رود مشتریان جدید هزینه پیک را پرداخت کنند.
3. حداقل مقدار سفارش شما چقدر است؟
معمولاً 100 متر. با این حال، کابل بسیار سنگین است. بهتر است مقدار مناسبی سفارش دهید تا از حمل و نقل بالا جلوگیری کنید. حمل و نقل دریایی بهترین گزینه است.
4. آیا می توانم تخفیف بگیرم؟
بستگی به مقدار شما دارد. ما می توانیم تخفیف بدهیم و هزینه حمل و نقل را تقبل کنیم. لطفا با ما تماس بگیرید.
5. آیا شرکت شما تولید OEM را می پذیرد؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم، حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی کنیم.
