خونه > محصولات > کابل شارژر ev >

105 درجه AC 300/500V H05bz5-F / H07bz5-F کابل شارژر EV با ژاکت سیلیکون و 16A جریان نامگذاری

IP65 کابل شارژر خودرو

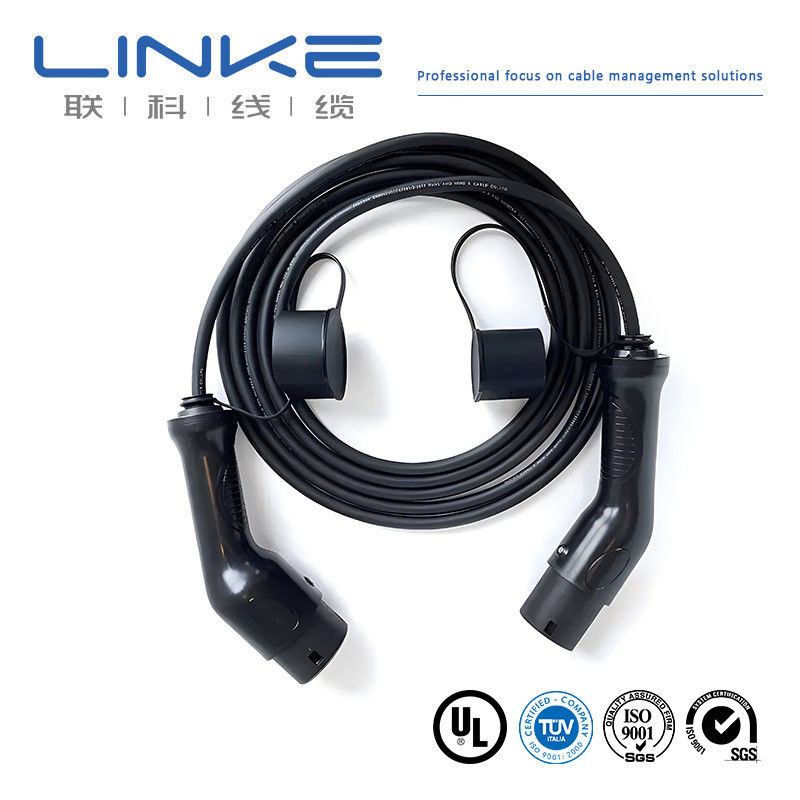

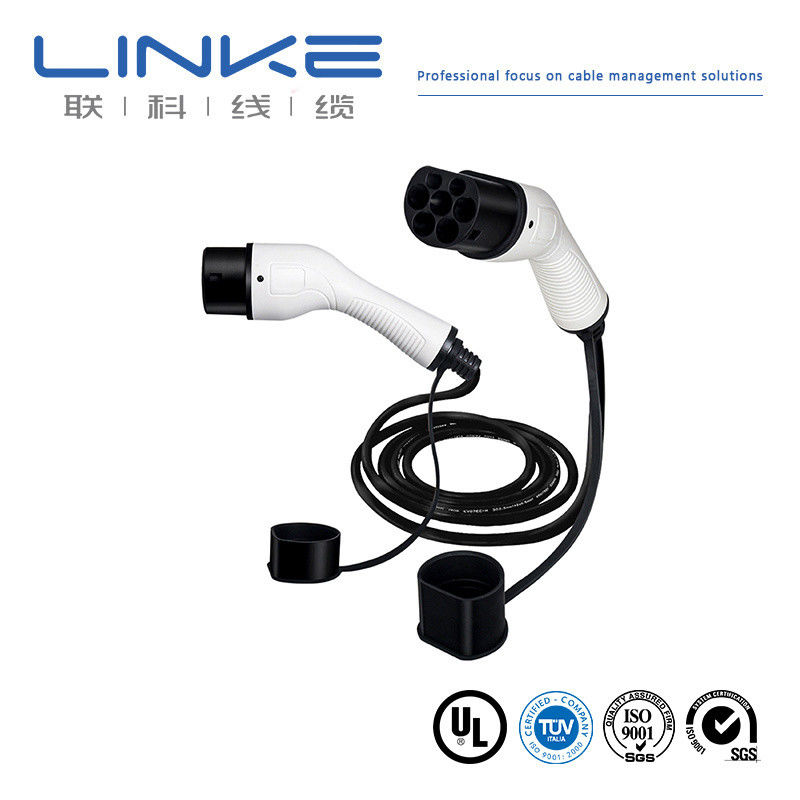

کابل شارژر اتومبیل EV نوع 2

کابل شارژر خودرو IP65

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مدل شماره:

Eve/Evt/Evjt/Evje

رنگ:

مشکی

طول کابل:

305

نوع دوشاخه:

IEC 62196-2 (نوع 2)، SAE J1772 نوع 1

هادی:

مس لخت

ساختار:

3034/0.20

ژاکت:

سیلیکون

استفاده کنید:

شارژ کردن

خدمات پس از فروش:

1 سال

نوع:

کابل شارژ EV

گارانتی:

1 سال

بسته حمل و نقل:

رول

مشخصات:

سفارشی

علامت تجاری:

لینکه

مبدا:

چین

کد Hs:

94054090

قابلیت ارائه:

100000000

اندازه بسته:

850.00 * 850.00 * 580.00 سانتی متر

وزن ناخالص بسته:

210000 کیلوگرم

زمان سرب:

7-15 روز

جریان نامی:

16A

فاز:

تک فاز

درجه IP:

IP65

سفارشی سازی:

موجود است

هزینه حمل و نقل:

در مورد هزینه حمل و نقل و زمان تحویل تخمینی

بازگشت و بازپرداخت:

حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.

مواد هادی:

مس/مس کنسرو شده

نوع هادی:

سیم پیچ خورده

متریال بیرونی:

سفارشی سازی: PVC، PE، LSFOH، لاستیک سیلیکونی

مواد عایق:

سفارشی سازی: PVC، PE، XLPE، EPR، SIR

مشخصات:

0.1-450 میلی متر مربع

ولتاژ نامی:

300-600 ولت

دمای نامی:

-60 ± 200 ℃

رنگ:

سفارشی کنید

نوع:

عایق شده

گواهی:

UL;ISO9001;ISO13485;IATF16949;TPU

بسته:

توسط رول

هسته:

چندگانه

ارز:

دلار آمریکا

برجسته کردن:

IP65 کابل شارژر خودرو

کابل شارژر اتومبیل EV نوع 2

کابل شارژر خودرو IP65

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

ویدیو

کابل شارژر خودروهای الکتریکی 5 متری 16A 32A TUV Sud

بهترین قیمت رو بدست بیار

ویدیو

UL 62 32A 5p سیاه 2c10AWG 1c10AWG 3c*18AWG کابل شارژ EV با سیم های مس

بهترین قیمت رو بدست بیار

ویدیو

CCS2 250A استاندارد اروپایی شارژر DC کانکتور خودرو، کابل شارژر DC، شارژر DC

بهترین قیمت رو بدست بیار

ویدیو

کابل شارژ برقی با هسته مسی گواهینامه UL

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

کابل اتصال EVC شارژر ماشین هوشمند 105 درجه AC 300/500 ولت EVC H05BZ5-F / H07BZ5-F 3*1.5mm²

پارامترهای ساختاری

دسته بندی	مشخصات سیم	جریان مرجع (A)	قطر (میلی متر)
UL:EVE،EVT 600V	3*16AWG	12	10.8
	3*14AWG	16	13.4
	3*12AWG	23	14.2
	3*10AWG	32	16.2
	316AWG+118AWG	12	11.4
	314AWG+118AWG	16	13.6
	312AWG+118AWG	23	14.3
	310AWG+118AWG	32	15.9
	38AWG+118AWG	46	21.8
	2*8AWG+10AWG+18AWG	46	20.9
	2*6AWG+8AWG+18AWG	63	23.1
	2*4AWG+6AWG+18AWG	75	26.5
	2*2AWG+4AWG+18AWG	100	30.1
	316AWG+218AWG	12	12.1
	314AWG+218AWG	16	13.9
	312AWG+218AWG	23	15.0
	310AWG+218AWG	32	16.6
	28AWG+10AWG+218AWG	46	21.9
	26AWG+8AWG+218AWG	63	24.8
UL:EVJE,EVJT 300V	3*16AWG	12	8.2
	3*14AWG	16	9.0
	3*12AWG	23	10.1
	316AWG+118AWG	12	8.8
	314AWG+118AWG	16	9.5
	312AWG+118AWG	23	11.2
	316AWG+218AWG	12	9.5
	314AWG+218AWG	16	12.1
	312AWG+218AWG	23	13.2

مشخصات فنی

ویژگی های الکتریکی	خواص فیزیکی
ولتاژ نامی:DC 1000 ولت	استحکام کششی:≥20MPa
دمای درجه بندی شده:ژاکت -40 تا 90 درجه سانتیگراد	ازدیاد طول:≥300%
عایق -40 تا 125 درجه سانتیگراد	شرایط سنی:110±1ºC*168h
حداکثر مقاومت هادی (20ºC): A:0.242Ω/کیلومتر B:0.78Ω/کیلومتر C:4.95Ω/کیلومتر D&E:26Ω/کیلومتر	درصد مقاومت کششی اصلی:≤±30٪
مقاومت در برابر ولتاژ عایق (هسته A و B، 10 متر): AC 2.5kV/5min، جریان نشتی≤5mA	تست شعله:GB/T 18380.12-2008
تحمل ولتاژ کابل کامل (هسته A تا A & B، 10 متر): AC 3.5kV/15min، جریان نشتی≤5mA	تست هوازدگی مصنوعی:GB/T 33594
حداقل مقاومت عایق (20ºC، هسته A تا A&B):500MΩ.km	نورد وسیله نقلیه:الزامات و روش های آزمون باید با GB/T 20234.1-2015 7.21 سازگار باشد.

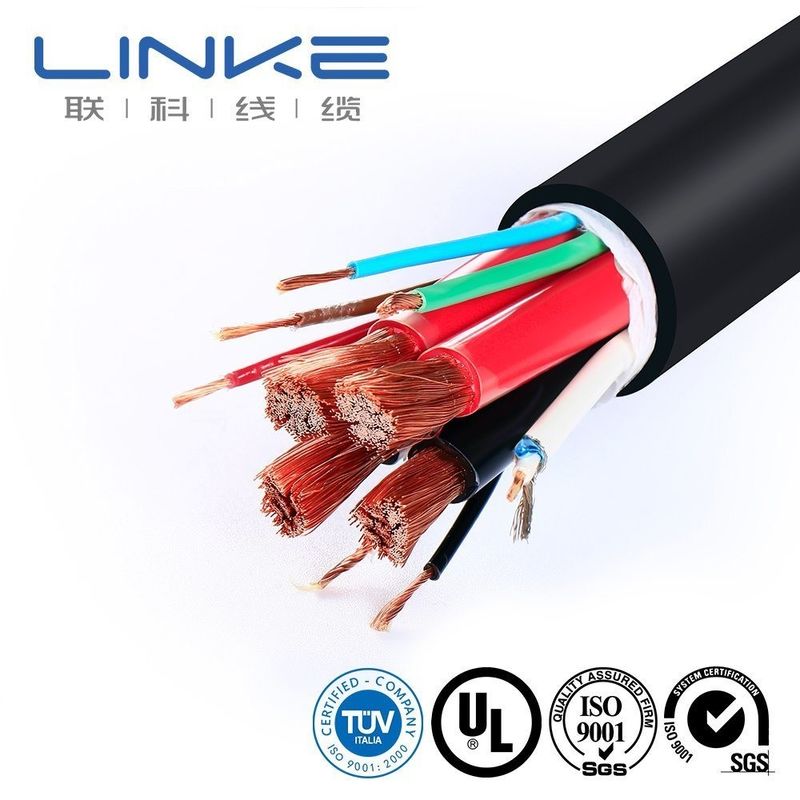

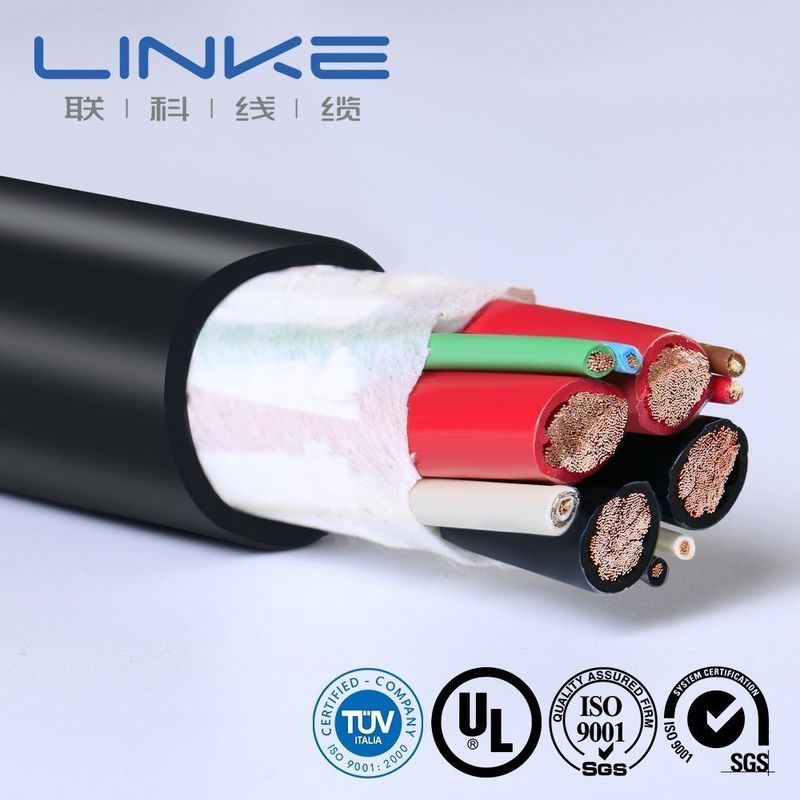

ساخت کابل

رهبر ارکستر:سیم مسی آنیل شده لخت انعطاف پذیر
عایق بندی:سیلیکون
گزینه های ژاکت:مشکی، نارنجی، قرمز یا زرد آبی، عایق تک و دوتایی
اندازه های SQ MM (سبک اروپایی):4 میلی متر مربع تا 240 میلی متر مربع
اندازه های AWG (سبک آمریکای شمالی):0AWG-10AWG
محدوده دما:-60 تا 200 درجه سانتی گراد

گزینه های سفارشی سازی محصول

نام تجاری	پیوند	مقطع (mm²)	0.01-500 میلی متر مربع
سیم سنج (AWG)	[به عنوان مثال، 24AWG، 28AWG]	هادی	مس قلع / مس لخت، بر اساس نیاز مشتری
مواد عایق	PVC / TPU / لاستیک سیلیکون / PE / PP / XLPE / نایلون / دیگر	جنس ژاکت	[PVC/PU/Rubber/Braid/و غیره]
گواهینامه ها	RoHS/REACH/UL/CE/IP68/و غیره	طول سفارشی	[به عنوان مثال، 1 متر، 3 فوت، 5 ± 5 درصد تحمل]
نوع کابل	[پزشکی/پاور/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره]	محافظ	[سپردار/بدون محافظ/برید سپر]
امپدانس	[به عنوان مثال، 75Ω (برای کابل های کواکسیال)]	چاپ / لوگو	[متن/برچسب/لوگو، حداکثر. 20 کاراکتر]
شعاع خم شدن	[به عنوان مثال، ≥5* قطر کابل]	رتبه بندی فعلی	[به عنوان مثال، 5A]
رتبه بندی ولتاژ	[به عنوان مثال، 30 ولت AC/DC]	مواد اتصال دهنده	[روکش طلا/روکش نیکل/برنج/غیره]
اتصال دهنده ها	[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45]	ژاکت	لاستیک XLPE یا PE یا PVC
زمان تحویل	7-14 روز پس از تایید سفارش	رنگ ها	[سیاه/سفید/قرمز/پنتون سفارشی/و غیره]
دما	منفی 70 ℃ تا 350 ℃ (-70 ℃ ~ 350 ℃)	بسته	رول / جعبه / بشقاب / سفارشی
خدمات پشتیبانی	کابل سفارشی، راه حل های انتها به انتها، از جمله برش دقیق، چین دادن و نصب لگ ها (متریال را مشخص کنید، به عنوان مثال، روکش مس/نیکل)

آزمایشگاه مستقل • تجهیزات تست کامل • کنترل کیفیت کامل

ما هر محصول را با استانداردهای دقیق آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اطمینان اطمینان حاصل کنیم.

کنترل و تست کیفیت

خیر	مورد آزمایشی	شرایط تست	آزمون مورد نیاز	داده های تست	نتیجه
1	بازرسی ساختار	1. مطابق با اندازه سیم جدول2. حداقل ضخامت ≥ 80% ضخامت متوسط	مطابق با جدول اندازه سیم	رجوع به سابقه آزمایش شود	پاس
2	شوک حرارتی	نمونه را روی یک میله آهنی با اندازه مشخص بپیچانید، به مدت 1 ساعت در کوره پیرسازی در دمای مشخص شده قرار دهید، نمونه را حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.	بدون ترک در سطح نمونه	بدون ترک	پاس
3	تغییر شکل حرارتی	1. اندازه گیری ضخامت نمونه (موقعیت اندازه گیری علامت) 2. نمونه و فیکسچر آزمایش را برای پیش گرم کردن در دمای مشخص شده به مدت 1 ساعت 3 در اجاق پیری قرار دهید. نمونه را به مدت 1 ساعت در زیر ستون فشار فیکسچر آزمایش قرار دهید. ضخامت نمونه را دوباره در همان موقعیت اندازه گیری کنید	1. نمونه نباید توسط ستون فشار یا رسانا 2 ترک بخورد. کاهش ضخامت ≤ 50%	رجوع به سابقه آزمایش شود	پاس
4	FT2	یک بار شعله استاندارد را در ارتفاع 125 میلی متری اعمال کنید	1. شعله نباید در طول خود منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند	رجوع به سابقه آزمایش شود	پاس
5	پیری	1. پنج بخش از غلاف 200 میلی متری بردارید. نمونه ها را به مدت 168 ساعت در فر با دمای 158 درجه سانتیگراد قرار دهید. پس از بیرون آوردن نمونه ها، به مدت 16 ساعت در دمای اتاق 5±23 درجه سانتیگراد قرار دهید، سپس کشیدگی در هنگام شکست و استحکام کششی را آزمایش کنید.	1. کشیدگی قبل از پیری ≥ 300٪، ازدیاد طول پس از پیری ≥ 80٪ از قبل از پیری2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیری ≥ 80٪ نسبت قبل از پیری	رجوع به سابقه آزمایش شود	پاس
6	خم سرد	نمونه را در جعبه با دمای پایین در دمای مشخص به مدت 4 ساعت نگهداری کنید، نمونه باد روی میله آهنی با اندازه مشخص با پیچ های مشخص، سیم پیچی کامل ظرف 30 ثانیه پس از خارج شدن نمونه از جعبه دمای پایین	بدون ترک در سطح نمونه	بدون ترک	پاس
7	مقاومت هادی	مقاومت هادی هسته یک متری را با مقاومت سنج DC اندازه گیری کنید	در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/کیلومتر	رجوع به سابقه آزمایش شود	پاس

فناوری کابل لینکه (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و

ارائه راه حل های حرفه ای برای کابل و سیم، به خصوص برای

مشتریان صنعتی مختلف. شامل موارد زیر است:

کابل ربات انسان نما،

کابل برق/کابل داده هوش مصنوعی،

کابل نیمه هادی / کابل اتوماتیک صنعتی،

کابل سنسور،

کابل انرژی نو،

سیم زیبایی پزشکی،

کابل سیم UL،

Linke Cable قابلیت‌های توسعه محصول و قابلیت‌های فنی را برای پشتیبانی از تنوع متنوع کرده است

نیازهای مشتری ما مجوز محصول زیر را دریافت کرده ایم: UL 758، CCC، RoHs، REACH، CE؛ ما

سیستم مدیریت کیفیت زیر را به دست آورده اند: ISO 9001-2015 (همه محصولات)؛ ISO 13485

(دستگاه و ابزار پزشکی)، IATF 16949 (صنعت خودرو)

مشخصات سازنده

تولید کننده سیم و کابل Linke Cable Technology Co., Ltd یکی از تامین کنندگان پیشرو کابل در چین با بیش از 10 سال تجربه در تحقیق و توسعه، تولید و بازاریابی محصولات سیم و کابل است. ما در ارائه کابل های مختلف و راه حل های کابل سفارشی در سراسر جهان تخصص داریم، از جمله:

کابل شارژ EV
کابل پزشکی
کابل سیلیکونی
کابل فنری
کابل بافته شده
کابل دوقلو
سیم UL
کابل خودرو

در Linke Cable، ما از رویکرد مهندس به مهندس برای توسعه کابل‌های بهتر برای مشتریان و بهبود کیفیت زندگی استفاده می‌کنیم.

گواهینامه های ما

UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (تک هادی، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL28203, UL2587, UL2827, UL2827, UL26,UL6
ISO9001 و ISO13485، TS16949
CNR- مواد سیم کشی لوازم خانگی
پی وی سی اکسترود شده تک عایق، دارای درجه بندی 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل ژاکتی غیر یکپارچه پی وی سی اکسترود شده، دارای درجه حرارت 105 درجه سانتیگراد، 1000 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
کابل ژاکتی غیر یکپارچه TPU اکسترود شده، دارای درجه حرارت 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2

سوالات متداول

1. آیا شما یک شرکت سازنده یا بازرگانی هستید؟

ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از ابتدا تا انتها کنترل کنیم. به دیدار ما خوش آمدید - ما شما را در شنژن می بریم.

2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟

نمونه ها برای شما رایگان است. انتظار می رود مشتریان جدید هزینه پیک را بپردازند.

3. حداقل مقدار سفارش شما چقدر است؟

به طور معمول 100 متر با این حال، کابل بسیار سنگین است. توصیه می کنیم برای جلوگیری از هزینه های حمل و نقل، مقدار مناسبی را سفارش دهید. حمل و نقل دریایی بهترین گزینه است.

4. آیا می توانم تخفیف بگیرم؟

تخفیف ها به تعداد شما بستگی دارد. ما می توانیم تخفیف ارائه دهیم و هزینه های حمل و نقل را پوشش دهیم. لطفا برای جزئیات با ما تماس بگیرید.

5. آیا شرکت شما تولید OEM را می پذیرد؟

بله، ما می توانیم نام شرکت شما را چاپ کنیم و حتی کارت های با کیفیت را برای تبلیغ شرکت شما سفارشی کنیم.
