کابل شارژ سریع DC با کارایی بالا با ساختار انعطاف پذیر و درجه جریان بالا برای خودروهای الکتریکی.
مشخصات کابل
کابل شارژ DC: 350 آمپر | 1/0AWG x 4C + 18AWG (CP: شیلد)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm غلاف TPE
مرور کلی محصول
این کابل شارژ سریع خودروی الکتریکی DC 350 آمپر برای کاربردهای شارژ با کارایی بالا طراحی شده است. مجموعه کابل شامل:
- 4 کابل برق برای حداکثر تحویل جریان
- 1 کابل زمین سبز برای ایمنی
- 1 سیم کواکسیال زرد برای یکپارچگی سیگنال
- 1 کابل کنترل آبی برای مدیریت شارژ
- 2 جفت سیم سیگنال برای ارتباط
این کابل با خواص عایقی برتر طراحی شده است و استانداردهای سختگیرانه ای را برای مقاومت در برابر شعله، مقاومت در برابر روغن، مقاومت در برابر پیری و انعطاف پذیری برآورده می کند. دارای گواهینامه UL برای بازار آمریکا، جریان خروجی بالا، ظرفیت توان بالا و سرعت شارژ سریع را ارائه می دهد.
مشخصات فنی
مشخصات الکتریکی
| پارامتر |
مشخصات |
| ولتاژ نامی |
DC 1000V |
| دمای نامی |
غلاف: -40 درجه سانتیگراد تا 90 درجه سانتیگراد
عایق: -40 درجه سانتیگراد تا 125 درجه سانتیگراد |
| حداکثر مقاومت هادی (20 درجه سانتیگراد) |
A: 0.242 اهم بر کیلومتر
B: 0.78 اهم بر کیلومتر
C: 4.95 اهم بر کیلومتر
D&E: 26 اهم بر کیلومتر |
| تحمل ولتاژ عایق (هسته A & B، 10 متر) |
AC 2.5kV/5min، جریان نشتی ≤5mA |
| تحمل ولتاژ کابل کامل (هسته A به A & B، 10 متر) |
AC 3.5kV/15min، جریان نشتی ≤5mA |
| حداقل مقاومت عایق (20 درجه سانتیگراد، هسته A به A&B) |
500M اهم.کیلومتر |
خواص فیزیکی
| خاصیت |
مشخصات |
| مقاومت کششی |
>=20MPa |
| ازدیاد طول |
>=300% |
| شرایط کهنه شده |
110±1 درجه سانتیگراد ×168 ساعت |
| درصد مقاومت کششی اصلی |
<= ±30% |
| درصد ازدیاد طول اصلی |
<= ±30% |
| تست شعله |
GB/T 18380.12-2008 |
| تست فشار دمای بالا |
<=50% |
| تست شوک حرارتی |
بدون ترک |
| تست سازگاری |
GB/T 33594 |
| تست مقاومت در برابر خرد شدن |
GB/T 33594 |
| تست خم شدن |
GB/T 33594 |
| حداقل شعاع خمش |
6×OD |
| مقاومت در برابر سایش |
>=2000 بار |
| تست هوازدگی مصنوعی |
GB/T 33594 |
| تست ضربه دمای پایین |
-40 درجه سانتیگراد ×16 ساعت، بدون ترک |
| مقاومت در برابر مواد شیمیایی |
GB/T 33594 |
| استرس شیمیایی اسید |
محلول قلیایی N-Oxal-acid، محلول N-sodium hydroxide: GB/T 33594 |
| چرخش خودرو |
الزامات و روش های تست مطابق با GB/T 20234.1-2015 7.21 |
ساختار کابل
| نوع |
هادی (mm²) |
ساختار (N/mm) |
قطر هادی (mm) |
جنس |
ضخامت (mm) |
جنس عایق |
قطر عایق (mm) |
مقاومت هادی 20 درجه سانتیگراد (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
مس |
0.6 |
سیلیکون |
2.90±0.15 |
<=12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
مس |
0.7 |
سیلیکون |
3.50±0.15 |
<=7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
مس |
0.8 |
سیلیکون |
4.30±0.15 |
<=4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
مس |
0.8 |
سیلیکون |
5.10±0.20 |
<=3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
مس |
1.00 |
سیلیکون |
6.70±0.20 |
<=1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
مس |
1.10 |
سیلیکون |
8.00±0.30 |
<=1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
مس |
1.3 |
سیلیکون |
9.80±0.30 |
<=0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
مس |
1.3 |
سیلیکون |
11.40±0.30 |
<=0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
مس |
1.50 |
سیلیکون |
13.50±0.30 |
<=0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
مس |
1.50 |
سیلیکون |
15.50±0.40 |
<=0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
مس |
1.50 |
سیلیکون |
17.50±0.50 |
<=0.196 |

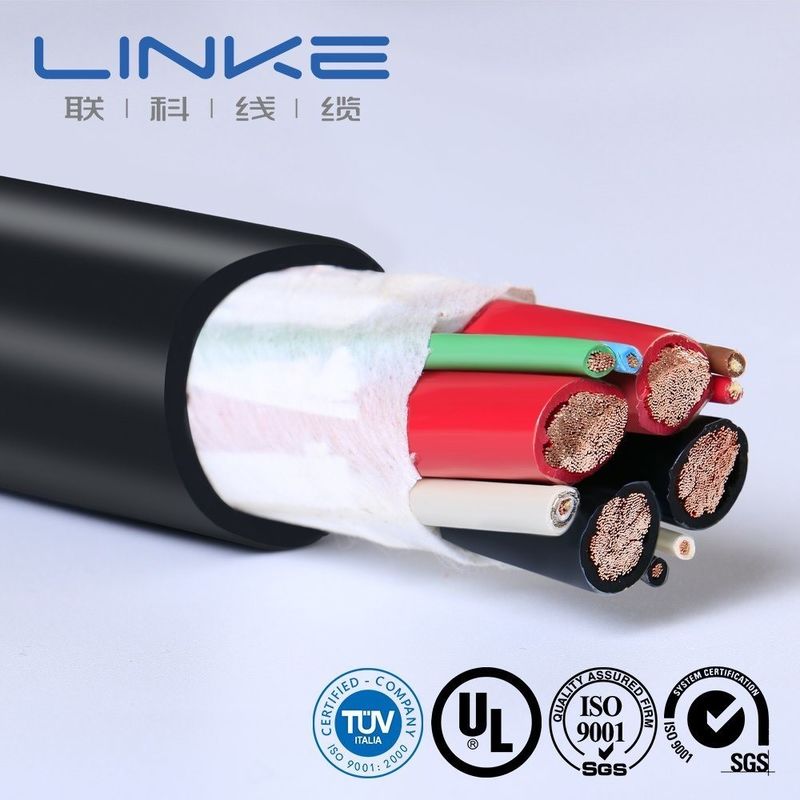

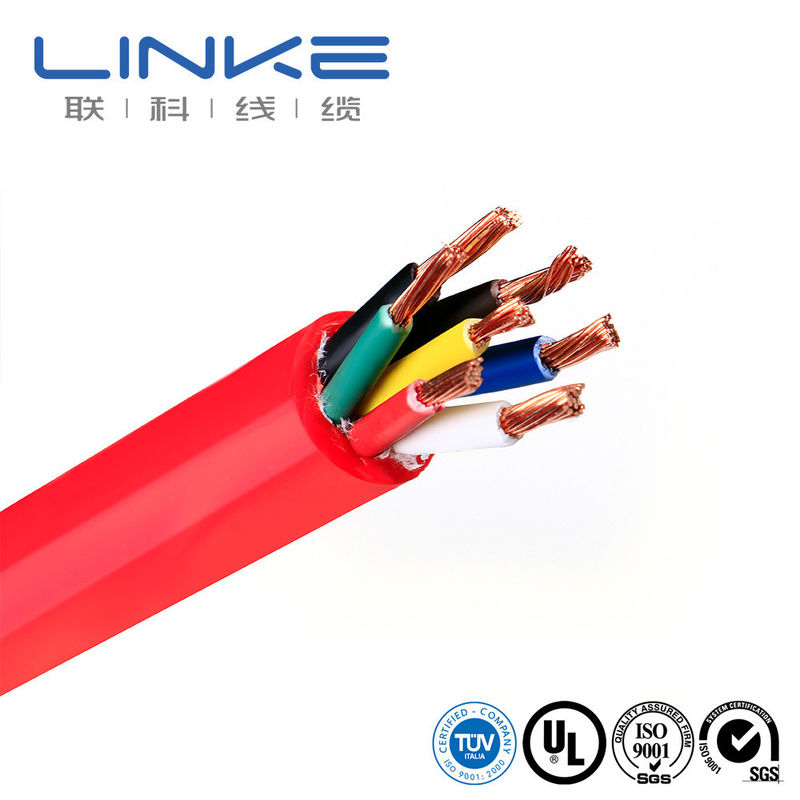

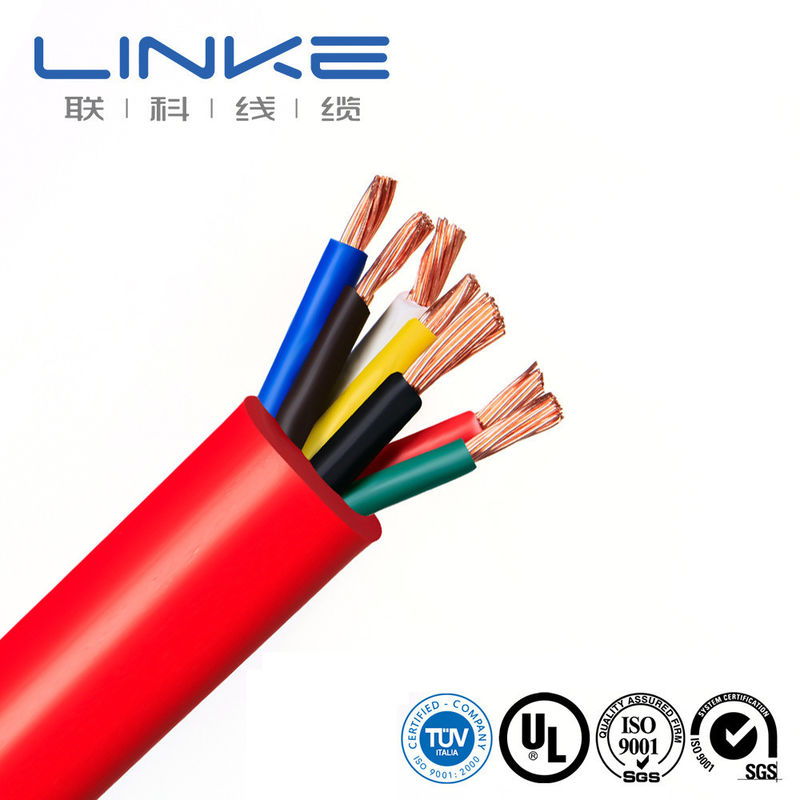

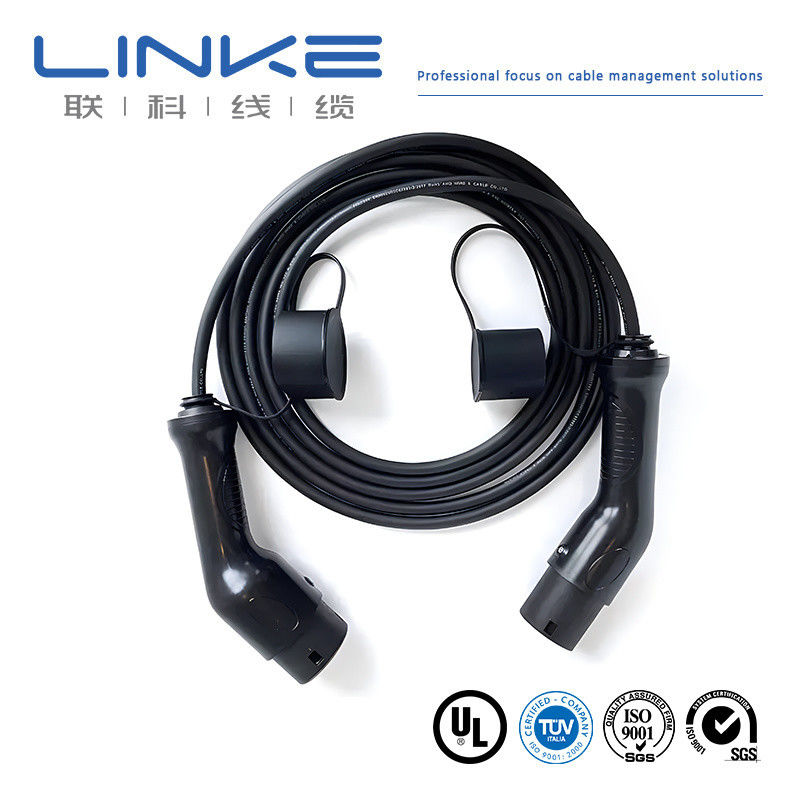

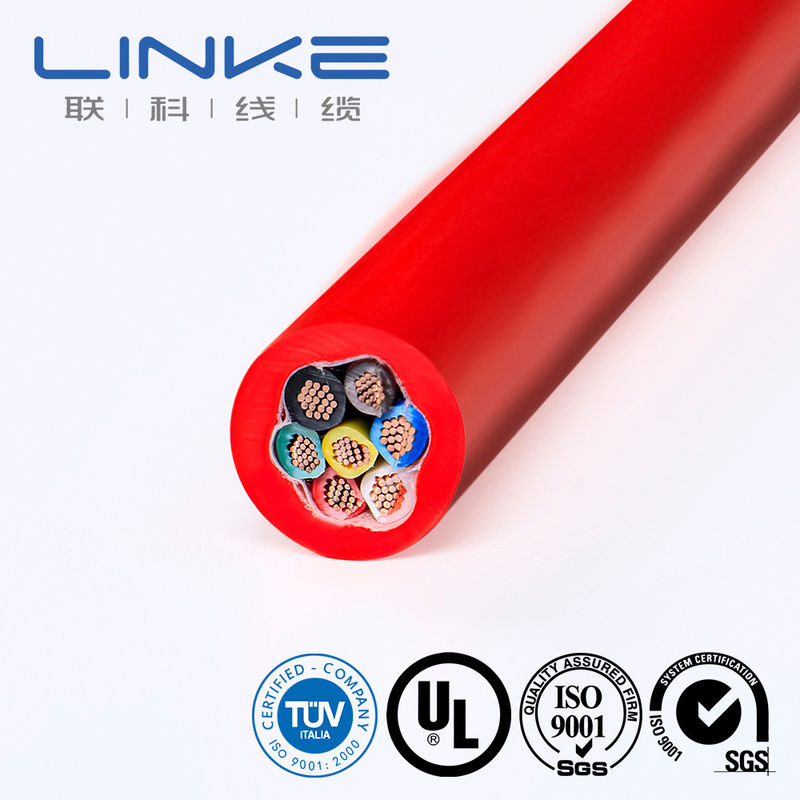

تصاویر محصول
مشخصات تولید کننده
شرکت Linke Cable Technology Co., Ltd یک تولید کننده پیشرو سیم و کابل در چین با بیش از 10 سال تجربه صنعتی است. با تخصص در تحقیق، توسعه، تولید و بازاریابی کابل های با کیفیت بالا، ما راه حل های جامع کابل را برای بازارهای جهانی ارائه می دهیم.
تخصص ها
- کابل های شارژ EV
- کابل های پزشکی
- کابل های سیلیکونی
- کابل های فنری
- کابل های بافته شده
- کابل های Towlobe
- سیم های UL
- کابل های خودرو
در Linke Cable، ما از رویکرد مهندس به مهندس برای توسعه راه حل های کابل برتر که عملکرد محصول را بهبود می بخشد و کیفیت زندگی را ارتقا می دهد، استفاده می کنیم.
| برند |
LINKE |
سطح مقطع (mm²) |
0.01-500mm² |
| گیج سیم (AWG) |
[مثال: 24AWG، 28AWG] |
هادی |
مس قلع اندود / مس لخت، بر اساس الزامات مشتری |
| جنس عایق |
PVC/TPU/لاستیک سیلیکونی/PE/PP/XLPE/نایلون/سایر |
جنس غلاف |
[PVC/PU/لاستیک/بافت/و غیره] |
| گواهینامه ها |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[مثال: 1 متر، 3 فوت، 5 متر ±5% تلرانس] |
| نوع کابل |
[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
شیلدینگ |
[شیلددار/بدون شیلد/شیلد بافته شده] |
| امپدانس |
[مثال: 75 اهم (برای کابل های کواکسیال)] |
چاپ/لوگو |
[متن/برچسب/لوگو، حداکثر 20 کاراکتر] |
| شعاع خمش |
[مثال: >=5× قطر کابل] |
درجه جریان |
[مثال: 5 آمپر] |
| درجه ولتاژ |
[مثال: 30 ولت AC/DC] |
جنس کانکتور |
[روکش طلا/روکش نیکل/برنج/و غیره] |
| کانکتورها |
[مثال: USB Type-C، جک 3.5 میلی متری، RJ45] |
غلاف |
XLPE یا PE یا PVC لاستیکی |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[مشکی/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 درجه سانتیگراد تا 350 درجه سانتیگراد (-70 درجه سانتیگراد ~ 350 درجه سانتیگراد) |
بسته بندی |
رول/جعبه/صفحه/سفارشی |
| خدمات پشتیبانی |
کابل سفارشی، راه حل های سرتاسری، شامل برش دقیق، پرس و نصب ترمینال ها (جنس را مشخص کنید، به عنوان مثال، مس/روکش نیکل) |
آزمایشگاه مستقل • تجهیزات تست کامل • کنترل کیفیت کامل
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
| شماره |
مورد تست |
شرایط تست |
الزامات تست |
داده های تست |
نتیجه |
| 1 |
بازرسی ساختار |
1. مطابق با جدول اندازه سیم2. حداقل ضخامت >= 80% ضخامت متوسط |
مطابق با جدول اندازه سیم |
مراجعه به رکورد تست |
قبول |
| 2 |
شوک حرارتی |
نمونه را روی میله آهنی با اندازه مشخص بپیچید، آن را به مدت 1 ساعت در کوره پیری در دمای مشخص قرار دهید، نمونه را به مدت حداقل 30 دقیقه به دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید. |
بدون ترک روی سطح نمونه |
بدون ترک |
قبول |
| 3 |
تغییر شکل حرارتی |
1. ضخامت نمونه را اندازه بگیرید (محل اندازه گیری را علامت بزنید)2. نمونه و فیکسچر تست را به مدت 1 ساعت در کوره پیری برای پیش گرمایش در دمای مشخص قرار دهید3. نمونه را به مدت 1 ساعت زیر ستون فشار فیکسچر تست قرار دهید4. ضخامت نمونه را در همان محل دوباره اندازه بگیرید. |
1. نمونه نباید توسط ستون فشار ترک بخورد یا هادی نمایان شود2. کاهش ضخامت <= 50% |
مراجعه به رکورد تست |
قبول |
| 4 |
FT2 |
یک شعله استاندارد را در ارتفاع 125 میلی متری یک بار اعمال کنید. |
1. شعله نباید در طول آن منتشر شود2. شعله نباید به مواد قابل اشتعال اطراف سرایت کند. |
مراجعه به رکورد تست |
قبول |
| 5 |
پیری |
1. پنج بخش غلاف به طول 200 میلی متر بردارید2. نمونه ها را به مدت 168 ساعت در کوره پیری در دمای 158 درجه سانتیگراد قرار دهید3. پس از خارج کردن نمونه ها، آنها را به مدت 16 ساعت در دمای اتاق 23±5 درجه سانتیگراد قرار دهید، سپس ازدیاد طول در نقطه شکست و مقاومت کششی را تست کنید. |
1. ازدیاد طول قبل از پیری >= 300%، ازدیاد طول پس از پیری >= 80% از قبل از پیری2. مقاومت کششی قبل از پیری > 1.41 کیلوگرم بر میلی متر مربع، مقاومت کششی پس از پیری >= 80% از قبل از پیری |
مراجعه به رکورد تست |
قبول |
| 6 |
خمش سرد |
نمونه را به مدت 4 ساعت در جعبه دمای پایین در دمای مشخص نگهداری کنید، نمونه را با تعداد دور مشخص روی میله آهنی با اندازه مشخص بپیچید، پیچیدن را ظرف 30 ثانیه پس از خارج کردن نمونه از جعبه دمای پایین تکمیل کنید. |
بدون ترک روی سطح نمونه |
بدون ترک |
قبول |
| 7 |
مقاومت هادی |
مقاومت هادی یک متری را با متر مقاومت DC اندازه بگیرید. |
در دمای 20 درجه سانتیگراد، مقاومت 8AWG <= 2.23 اهم بر کیلومتر |
مراجعه به رکورد تست |
قبول |
