UL62893 ISO9001 گواهینامه 3*14AWG+1*18AWG کابل شارژ EV برای وسایل نقلیه الکتریکی با شارژ سریع

UL62893 ISO9001 گواهینامه 314AWG+118AWG کابل شارژ EV برای وسایل نقلیه الکتریکی با شارژ سریع

کابل شارژ 16A نوع2 EV

32A کابل شارژ خودروهای الکتریکی

کابل شارژ خودروهای الکتریکی 5 متری

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مدل شماره:

کابل شارژر

رنگ:

مشکی

طول کابل:

5 متری یا سفارشی

نام:

کابل شارژ

مس:

مس کنسرو شده

هسته:

چندگانه

ژاکت 1:

TPU

ژاکت 2:

XLPE

بسته حمل و نقل:

رول

مشخصات:

رول 800

علامت تجاری:

لینکه

مبدا:

چین

کد Hs:

94054090

قابلیت ارائه:

100000000

اندازه بسته:

850.00 * 850.00 * 580.00 سانتی متر

وزن ناخالص بسته:

210000 کیلوگرم

زمان سرب:

7-15 روز

جریان نامی:

32a

فاز:

سه فاز

درجه IP:

IP65

نمونه ها:

400 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) |

سفارشی سازی:

موجود است

هزینه حمل و نقل:

در مورد هزینه حمل و نقل و زمان تحویل تخمینی

پرداخت اولیه پرداخت کامل

ارز:

دلار آمریکا

بازگشت و بازپرداخت:

حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.

مواد هادی:

مس/مس کنسرو شده

نوع هادی:

سیم پیچ خورده

متریال بیرونی:

سفارشی سازی: PVC، PE، LSFOH، لاستیک سیلیکونی

مواد عایق:

سفارشی سازی: PVC، PE، XLPE، EPR، SIR

مشخصات:

0.1-450 میلی متر مربع

ولتاژ نامی:

300-600 ولت

دمای نامی:

-60 ± 200 ℃

رنگ:

سفارشی کنید

نوع:

عایق شده

گواهی:

UL;ISO9001;ISO13485;IATF16949;TPU

بسته:

توسط رول

برجسته کردن:

کابل شارژ 16A نوع2 EV

32A کابل شارژ خودروهای الکتریکی

کابل شارژ خودروهای الکتریکی 5 متری

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

ویدیو

سیم الکتریکی با چگالی بالا و رسانایی بالا UL2464 UL برای کابل شارژر EV و کاربردهای اصلی 160

بهترین قیمت رو بدست بیار

ویدیو

32A جریان نامی IP65 درجه محافظت سیلیکون ژاکت EV کابل شارژر برای وسایل نقلیه الکتریکی

بهترین قیمت رو بدست بیار

ویدیو

کابل شارژ خودروهای Shell EV درجه V0 با ترمینال آلیاژ مس

بهترین قیمت رو بدست بیار

ویدیو

کابل شارژر EV ساختمانی انعطاف پذیر با مواد قابل تنظیم برای وسایل نقلیه الکتریکی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

کابل شارژ UL 600V 16AMP 3*14AWG+1*18AWG AC EV Wire EV

توضیحات محصول

این کابل شارژ سریع خودروی الکتریکی DC 350 آمپر برای کاربردهای شارژ با کارایی بالا با ویژگی های ایمنی و دوام برتر طراحی شده است.

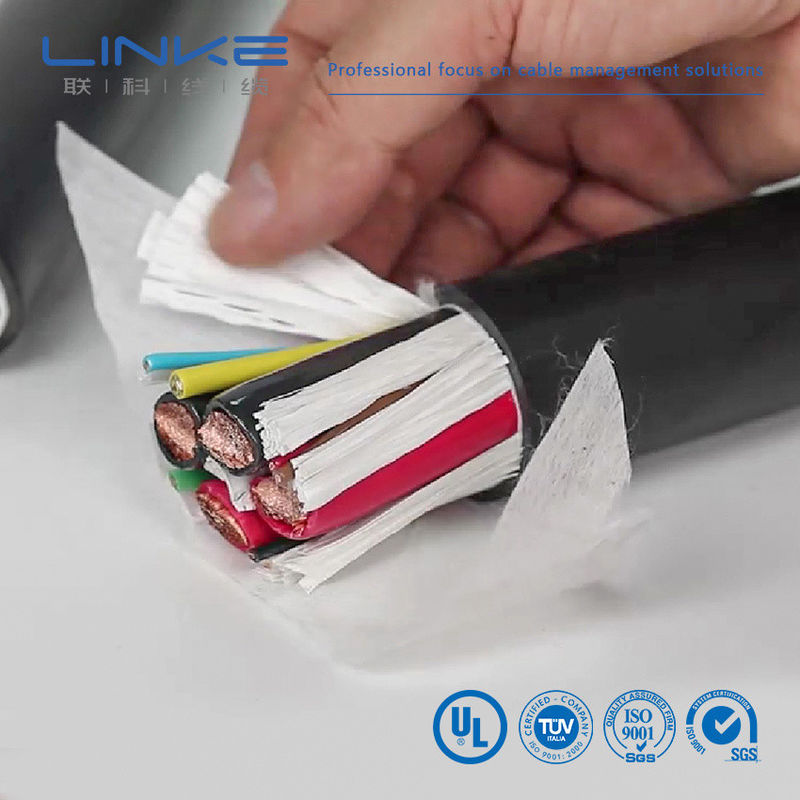

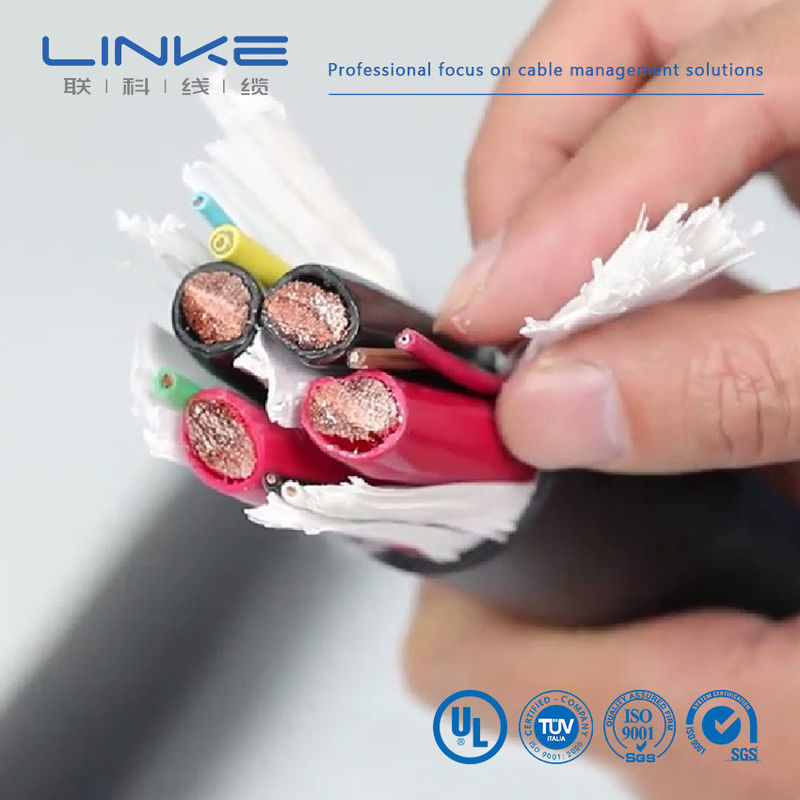

ساخت کابل

4 کابل برق برای انتقال حداکثر جریان
1 کابل زمین سبز برای ایمنی
1 سیم کواکسیال زرد برای یکپارچگی سیگنال
1 کابل کنترل آبی برای مدیریت سیستم
2 جفت سیم سیگنال برای ارتباط

ویژگی های کلیدی

عملکرد عالی عایق مطابق با استانداردهای ایمنی دقیق
ساختار مقاوم در برابر شعله، مقاوم در برابر روغن و مقاوم در برابر پیری
طراحی انعطاف پذیر برای نصب و جابجایی آسان
دارای گواهینامه UL برای بازار آمریکا
ظرفیت جریان خروجی بالا برای شارژ سریع

مشخصات فنی

ویژگی های الکتریکی	خواص فیزیکی	استانداردهای تست
ولتاژ نامی:DC 1000 ولت	استحکام کششی:≥20MPa	تست فشار دمای بالا:≤50%
دمای درجه بندی شده: ژاکت -40 تا 90 درجه سانتیگراد عایق -40 تا 125 درجه سانتیگراد	ازدیاد طول:≥300%	تست شوک حرارتی:بدون کرک
حداکثر مقاومت هادی (20ºC): A:0.242Ω/کیلومتر B:0.78Ω/کیلومتر C: 4.95Ω/km D&E: 26Ω/km	شرایط سنی:110±1ºC×168 ساعت	تست سازگاری:GB/T 33594
مقاومت در برابر ولتاژ عایق (هسته A و B، 10 متر):AC 2.5 کیلو ولت	درصد مقاومت کششی اصلی:≤±30٪ درصد ازدیاد طول اولیه:≤±30٪	تست شعله:GB/T 18380.12-2008
		تست مقاومت در برابر خرد شدن:GB/T 33594 تست منحنی دور:GB/T 33594

حداقل شعاع خمش:6×OD

قطر بیرونی:35 میلی متر

جنس غلاف:TPE

نام تجاری	پیوند	مقطع (mm²)	0.01-500 میلی متر مربع
سیم سنج (AWG)	[به عنوان مثال، 24AWG، 28AWG]	هادی	مس قلع / مس لخت، بر اساس نیاز مشتری
مواد عایق	PVC / TPU / لاستیک سیلیکون / PE / PP / XLPE / نایلون / دیگر	جنس ژاکت	[PVC/PU/Rubber/Braid/و غیره]
گواهینامه ها	RoHS/REACH/UL/CE/IP68/و غیره	طول سفارشی	[به عنوان مثال، 1 متر، 3 فوت، 5 ± 5 درصد تحمل]
نوع کابل	[پزشکی/پاور/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره]	محافظ	[سپردار/بدون محافظ/برید سپر]
امپدانس	[به عنوان مثال، 75Ω (برای کابل های کواکسیال)]	چاپ / لوگو	[متن/برچسب/لوگو، حداکثر. 20 کاراکتر]
شعاع خم شدن	[به عنوان مثال، ≥5× قطر کابل]	رتبه بندی فعلی	[به عنوان مثال، 5A]
رتبه بندی ولتاژ	[به عنوان مثال، 30 ولت AC/DC]	مواد اتصال دهنده	[روکش طلا/روکش نیکل/برنج/غیره]
اتصال دهنده ها	[به عنوان مثال، USB Type-C، جک 3.5 میلی متری، RJ45]	ژاکت	لاستیک XLPE یا PE یا PVC
زمان تحویل	7-14 روز پس از تایید سفارش	رنگ ها	[سیاه/سفید/قرمز/پنتون سفارشی/و غیره]
دما	منفی 70 ℃ تا 350 ℃ (-70 ℃ ~ 350 ℃)	بسته	رول / جعبه / بشقاب / سفارشی
خدمات پشتیبانی	چند ستونی {3}{l}{کابل سفارشی، راه‌حل‌های انتها به انتها، از جمله برش دقیق، چین‌خوردن و نصب قلاب‌ها (متریال را مشخص کنید، به عنوان مثال، روکش مس/نیکل)

آزمایشگاه مستقل•تجهیزات تست کامل•کنترل کیفیت کامل

ما هر محصول را با استانداردهای دقیق آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.

خیر	مورد آزمایشی	شرایط تست	آزمون مورد نیاز	داده های تست	نتیجه
1	بازرسی ساختار	1. مطابق با اندازه سیم جدول2. حداقل ضخامت ≥ 80% ضخامت متوسط	مطابق با جدول اندازه سیم	رجوع به سابقه آزمایش شود	پاس
2	شوک حرارتی	نمونه را روی یک میله آهنی با اندازه مشخص بپیچانید، به مدت 1 ساعت در کوره پیرسازی در دمای مشخص شده قرار دهید، نمونه را حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.	بدون ترک در سطح نمونه	بدون ترک	پاس
3	تغییر شکل حرارتی	1. اندازه گیری ضخامت نمونه (موقعیت اندازه گیری علامت) 2. نمونه و فیکسچر آزمایش را برای پیش گرم کردن در دمای مشخص شده به مدت 1 ساعت 3 در اجاق پیری قرار دهید. نمونه را به مدت 1 ساعت در زیر ستون فشار فیکسچر آزمایش قرار دهید. ضخامت نمونه را دوباره در همان موقعیت اندازه گیری کنید	1. نمونه نباید توسط ستون فشار یا رسانا 2 ترک بخورد. کاهش ضخامت ≤ 50%	رجوع به سابقه آزمایش شود	پاس
4	FT2	یک بار شعله استاندارد را در ارتفاع 125 میلی متری اعمال کنید	1. شعله نباید در طول خود منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند	رجوع به سابقه آزمایش شود	پاس
5	پیری	1. پنج بخش از غلاف 200 میلی متری بردارید. نمونه ها را به مدت 168 ساعت در فر با دمای 158 درجه سانتیگراد قرار دهید. پس از بیرون آوردن نمونه ها، به مدت 16 ساعت در دمای اتاق 5±23 درجه سانتیگراد قرار دهید، سپس کشیدگی در هنگام شکست و استحکام کششی را آزمایش کنید.	1. کشیدگی قبل از پیری ≥ 300٪، ازدیاد طول پس از پیری ≥ 80٪ از قبل از پیری2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی‌متر مربع، استحکام کششی پس از پیری ≥ 80٪ نسبت قبل از پیری	رجوع به سابقه آزمایش شود	پاس
6	خم سرد	نمونه را در جعبه با دمای پایین در دمای مشخص به مدت 4 ساعت نگهداری کنید، نمونه باد روی میله آهنی با اندازه مشخص با پیچ های مشخص، سیم پیچی کامل ظرف 30 ثانیه پس از خارج شدن نمونه از جعبه دمای پایین	بدون ترک در سطح نمونه	بدون ترک	پاس
7	مقاومت هادی	مقاومت هادی هسته یک متری را با مقاومت سنج DC اندازه گیری کنید	در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/کیلومتر	رجوع به سابقه آزمایش شود	پاس
