هارمنیز سیم برق برقی 380 ولت با هادی مس و ژاکت لاستیکی برای وسایل نقلیه الکتریکی

2c10AWG کابل شارژ EV,3c18AWG کابل شارژ EV,کابل شارژ 5p EV

3c*18AWG EV Charging Cable

5p EV Charging Cable

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مدل شماره:

LK-EV105

نوع دوشاخه:

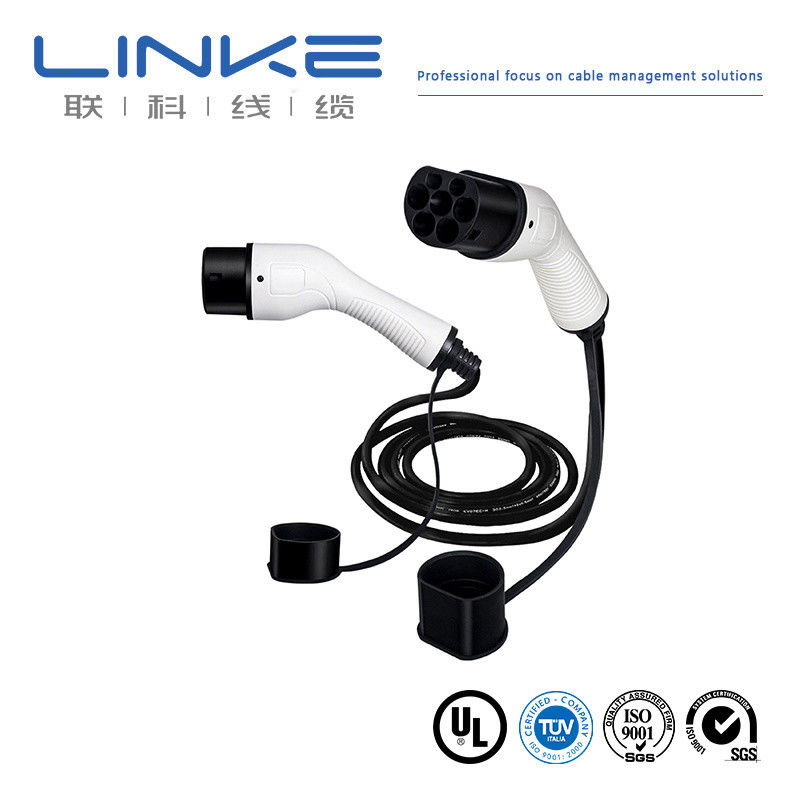

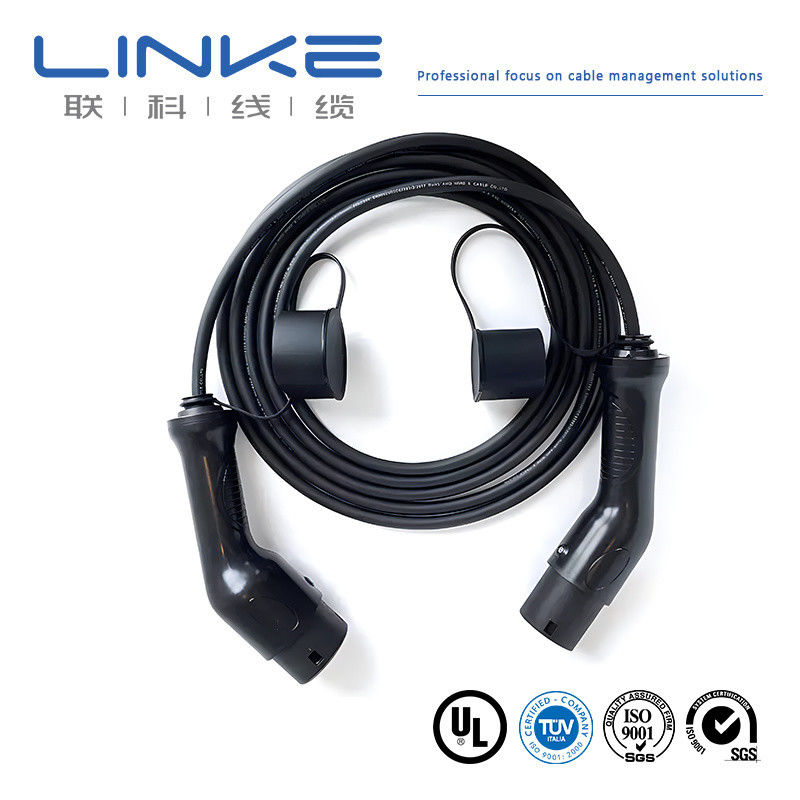

IEC 62196-2 (نوع 2)، SAE J1772 نوع 1

هادی:

مس لخت

ساختار:

3034/0.20

ژاکت:

لاستیک

استفاده کنید:

شارژ کردن

تایپ کنید:

ایستگاه شارژ آهسته EV

زمان سرب:

7-15 روز

ولتاژ:

380 ولت

رنگ:

مشکی

نمونه ها:

1000 دلار آمریکا / PCS 1 PCS (حداقل سفارش) |

سفارشی سازی:

موجود است

هزینه حمل و نقل:

در مورد هزینه حمل و نقل و زمان تحویل تخمینی

بازگشت و بازپرداخت:

حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.

مواد هادی:

مس/مس کنسرو شده

نوع هادی:

سیم پیچ خورده

متریال بیرونی:

سفارشی سازی: PVC، PE، LSFOH، لاستیک سیلیکونی

مواد عایق:

سفارشی سازی: PVC، PE، XLPE، EPR، SIR

مشخصات:

0.1-450 میلی متر مربع

ولتاژ نامی:

300-600 ولت

دمای نامی:

-60 ± 200 ℃

رنگ:

سفارشی کنید

تایپ کنید:

عایق شده

گواهی:

UL;ISO9001;ISO13485;IATF16949;TPU

بسته:

توسط رول

برجسته کردن:

2c10AWG کابل شارژ EV,3c18AWG کابل شارژ EV,کابل شارژ 5p EV

3c*18AWG EV Charging Cable

5p EV Charging Cable

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

ویدیو

کابل آسانسور هادی مس قوطی شده با عایق PVC و ژاکت سفارشی برای برنامه های قدرت و کنترل

بهترین قیمت رو بدست بیار

ویدیو

کابل آسانسور سیمی گرد با هادی مسی قلع اندود و عایق PVC برای آسانسورهای مختلف

بهترین قیمت رو بدست بیار

ویدیو

باس بار مسی انعطاف پذیر سفارشی عایق بندی شده برای باتری با ظرفیت 1200 آمپر

بهترین قیمت رو بدست بیار

ویدیو

1200A AMP شینه مسی عایق‌بندی شده با عایق قابل تنظیم و رسانایی بالا برای لوازم الکتریکی خلاء

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

سیم کشی پریمیوم ولتاژ بالا برای خودروهای الکتریکی

مشخصات محصول

نام کابل	کابل EV
مشخصات کابل	2C×80mm² + 1C×25mm² + 1C×4mm² + (3C×0.75mm²)(P2) + (7C×0.75mm²) مطابق با RoHS

ساختار دقیق

مورد	جنس هادی	اندازه هادی	قطر خارجی (مرجع)
A: 2C×80mm²	مس لخت تابیده شده	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C×25mm²	مس لخت تابیده شده	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C×4mm²	مس لخت تابیده شده	224/0.15±0.008mm + 10/1#Tinsel + 1000D Kevlar	2.70±0.15mm
D: (3C×0.75mm²)(P2)	مس لخت تابیده شده	40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar	1.40±0.10mm
E: (7C×0.75mm²)	مس لخت تابیده شده	40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar	1.40±0.10mm

مشخصات عایق و روکش

جزء	جنس	حداقل ضخامت متوسط	قطر خارجی
عایق	ترموپلاستیک (EF2585, 85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
درون روکش	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
روکش خارجی	TPU	2.80mm	38.00+0.6/-1.00mm

خواص الکتریکی و فیزیکی

مشخصات الکتریکی

خواص فیزیکی

ولتاژ نامی: DC 1000V
دمای نامی: روکش -40~90 درجه سانتیگراد، عایق -40~125 درجه سانتیگراد
حداکثر مقاومت هادی (20 درجه سانتیگراد):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
ولتاژ تحمل عایق: AC 2.5kV/5min، جریان نشتی ≤5mA
ولتاژ تحمل کابل تکمیل شده: AC 3.5kV/15min، جریان نشتی ≤5mA
حداقل مقاومت عایق: 500MΩ.km

مقاومت کششی: ≥20MPa
ازدیاد طول: ≥300%
آزمون شعله: GB/T 18380.12-2008
آزمون فشار دمای بالا: ≤50%
آزمون شوک حرارتی: بدون ترک
آزمون سازگاری: GB/T 33594
آزمون مقاومت در برابر خرد شدن: GB/T 33594
حداقل شعاع خمش: 6*OD
مقاومت در برابر سایش: ≥2000 بار

مرجع ساختار کابل EV

نوع	هادی mm²	ساختار	جنس هادی	ضخامت عایق	جنس عایق	قطر خارجی عایق	مقاومت هادی 20 درجه سانتیگراد
EV-YJ	1.5	48/0.20	مس	0.6	سیلیکون	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	مس	0.7	سیلیکون	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	مس	0.8	سیلیکون	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	مس	0.8	سیلیکون	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	مس	1.00	سیلیکون	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	مس	1.10	سیلیکون	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	مس	1.3	سیلیکون	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	مس	1.3	سیلیکون	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	مس	1.50	سیلیکون	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	مس	1.50	سیلیکون	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	مس	1.50	سیلیکون	17.50±0.50	≤0.196

ویژگی های کلیدی

هادی: سیم مسی نرم آنیل شده انعطاف پذیر
عایق: سیلیکون
گزینه های رنگ: روکش مشکی، نارنجی، قرمز، زرد، آبی
انواع عایق: عایق تکی و دوتایی
اندازه های SQ MM (سبک اروپایی): 4 میلی متر مربع تا 240 میلی متر مربع
اندازه های AWG (سبک آمریکای شمالی): 0AWG-10AWG
محدوده دمایی وسیع: -60 درجه سانتیگراد تا 200 درجه سانتیگراد

گواهینامه ها و استانداردهای کیفیت

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی لوازم خانگی
تک عایق اکسترود شده PVC، رتبه 105 درجه سانتیگراد، 1000 ولت
کابل روکش دار غیر یکپارچه اکسترود شده PVC، رتبه 105 درجه سانتیگراد، 1000 ولت
کابل روکش دار غیر یکپارچه اکسترود شده TPU، رتبه 80 درجه سانتیگراد، 300 ولت

سوالات متداول

1. آیا شما تولید کننده یا شرکت تجاری هستید؟

ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از ابتدا تا انتها کنترل کنیم. از شما برای بازدید از ما استقبال می کنیم. ما شما را در شنژن تحویل خواهیم گرفت.

2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟

نمونه ها برای شما رایگان هستند. انتظار می رود مشتریان جدید هزینه پیک را پرداخت کنند.

3. حداقل مقدار سفارش شما چقدر است؟

معمولاً 100 متر. با این حال، کابل بسیار سنگین است. بهتر است مقدار مناسبی سفارش دهید تا از حمل و نقل بالا جلوگیری شود. حمل و نقل دریایی بهترین گزینه است.

4. آیا می توانم تخفیف بگیرم؟

بستگی به مقدار شما دارد. ما می توانیم تخفیف بدهیم و هزینه حمل و نقل را تقبل کنیم. لطفا با ما تماس بگیرید.

5. آیا شرکت شما تولید OEM را می پذیرد؟

بله، ما می توانیم نام شرکت شما را چاپ کنیم و حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی کنیم.

برای اطلاعات بیشتر، لطفا با ما تماس بگیرید!
