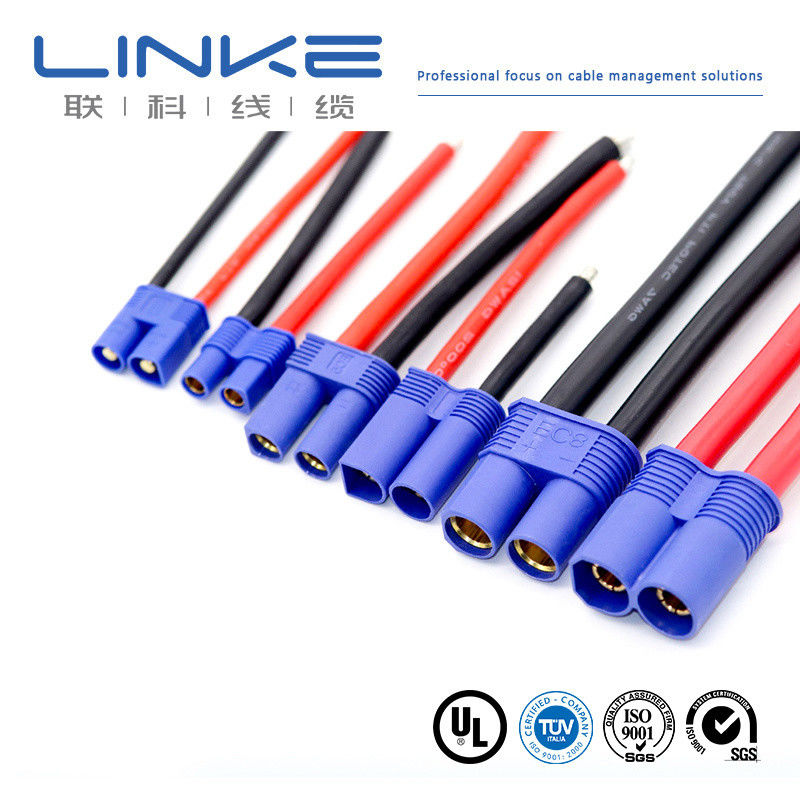

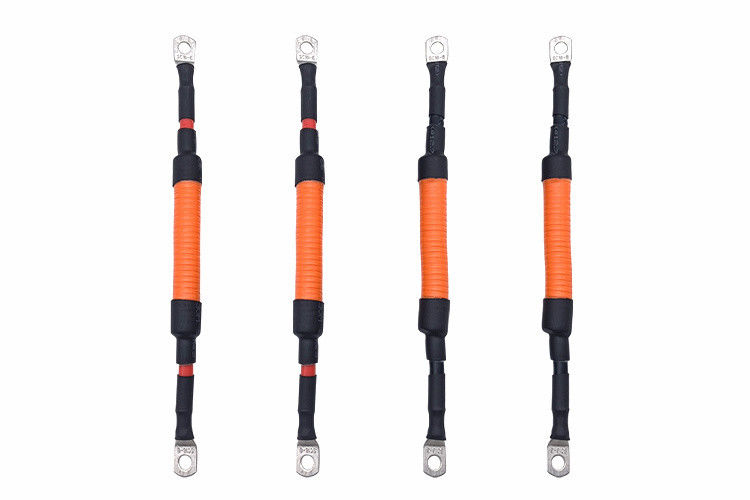

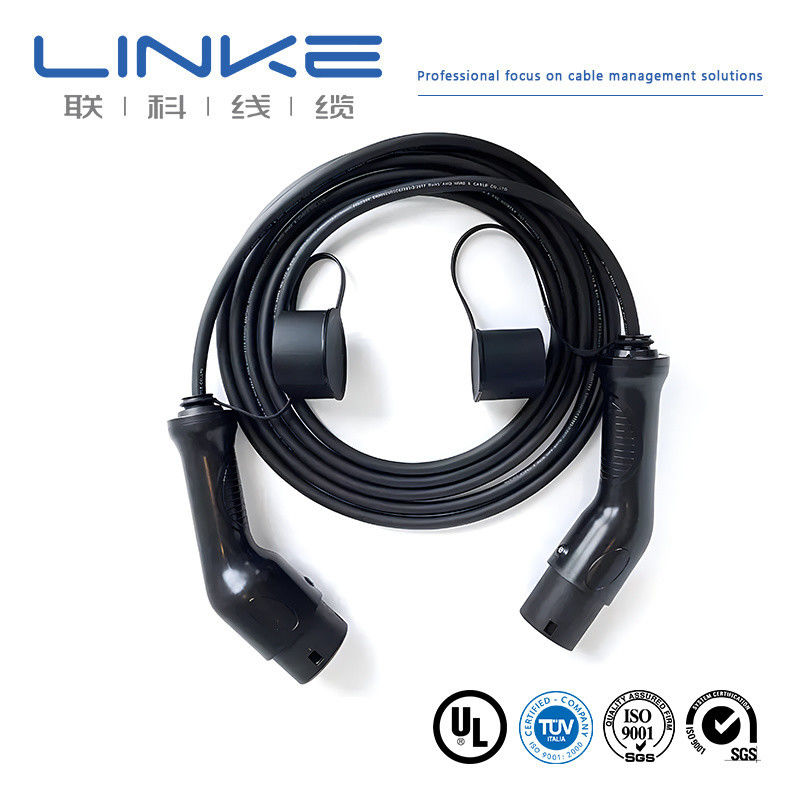

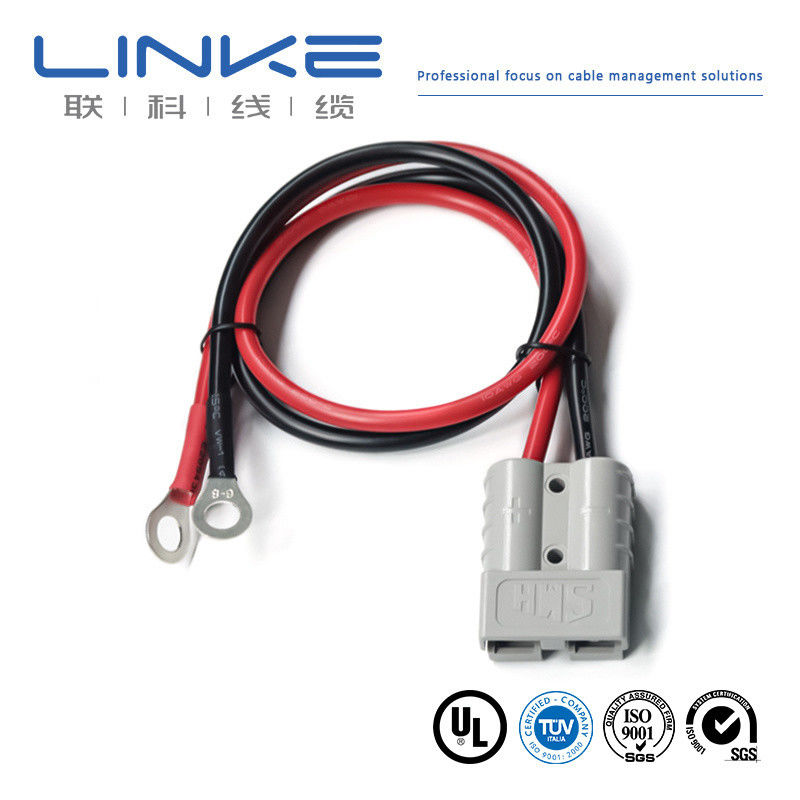

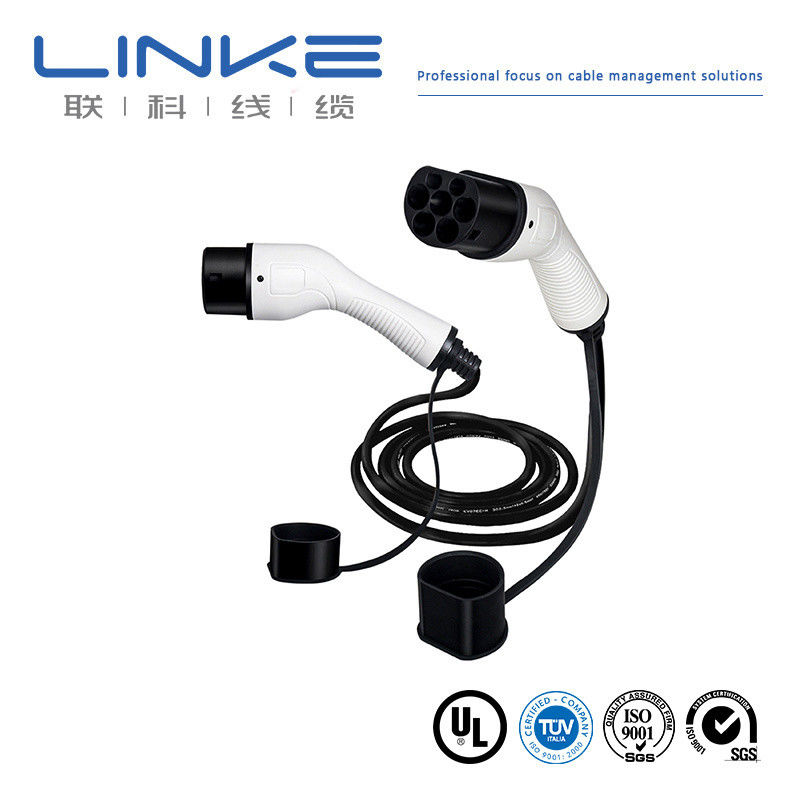

کابل اتصال باتری برق ولتاژ بالا
منبع کارخانه سفارشی انرژی جدید خودروهای الکتریکی کانتینر برق باتری اتصال کابل ولتاژ بالا سیم شارژ،برای عملکرد و ایمنی مطلوب طراحی شده است.
مشخصات محصول
| مشخصات |
نام کابل |
کابل الکتریکی |
| مشخصات کابل |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| تطابق با RoHS |
ساخت و ساز دقیق
| ماده |
A: 2C × 80mm2 |
B: 1C × 25mm2 |
C: 1C×4mm2 |
D: (3C × 0.75mm2) ((P2) |
E: (7C × 0.75mm2) |
| راننده |
|
| مواد |
از مس بدون رنگ |
| اندازه |
2580/0.20 ± 0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| م.د. ((حرف)) |
12.40±0.25mm |
7.00±0.20mm |
2.70±0.15mm |
1.40±0.10mm |
1.40±0.10mm |
| عایق بندی |
|
| مواد |
ترموپلاستی ((EF2585،85±3A) |
| حداقل متوسط ضخامت |
1.60 میلی متر |
1.20ميلي متر |
1.00mm |
0.50ميلي متر |
0.50ميلي متر |
| حداقل ضخامت در هر نقطه |
1.34ميلي متر |
0.98ميلي متر |
0.80ميلي متر |
0.35ميلي متر |
0.35ميلي متر |
| -ازماده مصرف |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
جزئیات ساختمانی بیشتر
| کابل کشی-1 |
پرکننده |
/ |
پنبه |
پنبه |
| مواد |
/ |
AL-MYLAR ((به سمت بیرون) |
پارچه های غیر بافته |
|
| "برید" |
|
| مواد |
/ |
مس قوطی |
/ |
|
| اندازه |
/ |
0.12mm،≥60٪ |
/ |
|
| جاکت |
|
| مواد |
/ |
TPE |
TPE |
|
| حداقل متوسط ضخامت |
/ |
0.60 میلی متر |
0.60 میلی متر |
|
| حداقل ضخامت در هر نقطه |
/ |
0.42 میلی متر |
0.42 میلی متر |
|
| -ازماده مصرف |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| کابل کشی |
|
| پرکننده |
طناب های تقویت شده PP |
| مواد |
از پارچه های غیر بافته ((≥ 25٪ همپوشانی) |
| تجمع |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| ژاکت |
|
| مواد |
TPU |
| حداقل متوسط ضخامت |
2.80ميلي متر |
| حداقل ضخامت در هر نقطه |
2.28 میلی متر |
| -ازماده مصرف |
38.00+0.6/-1.00 میلی متر |
ویژگی های عملکرد
| ویژگی های الکتریکی |
خواص فیزیکی |
ولتاژ نامی:1000 ولت DC
دمای نامی:ژاکت -40 تا 90 درجه
عایق بندی -40 تا 125 درجه سانتیگراد
حداکثر مقاومت هادی ((20°C):
الف:0.242Ω/km B:0.78Ω/km
ج:4.95Ω/km D&E:26Ω/km
عایق بندی ولتاژ مقاومت ((Core A & B,10m):
AC 2.5kV/5min، جریان نشت ≤5mA
کابل تکمیل شده ولتاژ مقاومت ((Core A به A & B، 10m):
AC 3.5kV/15min، جریان نشت ≤5mA
حداقل مقاومت عایق ((20oC، هسته A تا A&B):500MΩ.km |
مقاومت کششی:≥20MPa
طول کشش:≥300٪
سن بالا:110±1°C×168 ساعت
درصد مقاومت کششی اولیه:≤±30%
درصد کشش اولیه:≤±30%
آزمایش فشار در دمای بالا:≤50٪
آزمون شوک گرما:هيچ شکافي نيست
آزمون سازگاری:GB/T 33594
آزمایش شعله:GB/T 18380.12-2008
آزمایش هواشناسی مصنوعی:GB/T 33594
آزمایش ضربه در دمای پایین:-40درجه در 16 ساعت، بدون ترک
اسید استرس شیمیایی:محلول قلیانی N-اکسال اسید، محلول هیدروکسید سدیم N:GB/T 33594
حرکت خودرو:الزامات و روش های آزمایش مطابق با GB/T 20234.1-2015 7.21 |
مشخصات عملکردی اضافی
| آزمون مقاومت به خرد:GB/T 33594 |
منحنی در اطراف آزمایش:GB/T 33594 |
| حداقل شعاع خم:6×OD |
مقاومت در برابر سایش:≥2000 بار |
| مقاومت در برابر مواد شیمیایی:GB/T 33594 |
مشخصات ساختار کابل
| نه |
هادی mm2 |
ساختار ((N/mm) |
هدایت کننده DIA ((ملی متر) |
راننده |
ضخامت (ملی متر) |
مواد |
OD عایق بندی (ملی متر) |
مقاومت هادی 20°C (Ω/KM) |
| EV-YJ |
1.5 |
۴۸/۰20 |
1.60 |
مس |
0.6 |
سیلیکون |
2.90±0.15 |
≤127 |
| EV-YJ |
2.5 |
۸۰/۰20 |
2.06 |
مس |
0.7 |
سیلیکون |
3.50±0.15 |
≤760 |
| EV-YJ |
4 |
128/020 |
2.62 |
مس |
0.8 |
سیلیکون |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
۱۹۶/۰20 |
3.50 |
مس |
0.8 |
سیلیکون |
5.10±020 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
مس |
1.00 |
سیلیکون |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
مس |
1.10 |
سیلیکون |
8.00±030 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
مس |
1.3 |
سیلیکون |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
مس |
1.3 |
سیلیکون |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
مس |
1.50 |
سیلیکون |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
مس |
1.50 |
سیلیکون |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
مس |
1.50 |
سیلیکون |
17.50±0.50 |
≤0.196 |
ویژگی های کلیدی
- هادی: سیم مس لچک دار و بدون لوله
- عایق بندی: سیلیکون
- انتخاب کت سیاه، نارنجی، قرمز یا زرد آبی
- گزینه های عایق بندی تک و دوگانه در دسترس است
- اندازه های SQ MM (شیلی اروپایی): 4 mm مربع تا 240 mm مربع
- اندازه های AWG (شمال آمریکا): 0AWG-10AWG
- طیف گسترده ای از دما: -60°C تا 200°C
- ظاهر لزگی پایین
گواهینامه های کیفیت
محصولات ما با استانداردهای بین المللی زیر مطابقت دارند:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی دستگاه
پی وی سی اکسترود جداکننده تک، درجه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل های جاکت شده غیر یکپارچه PVC، درجه بندی شده 105°C، 1000V، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2
کابل TPU غیر یکپارچه ای که در درجه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2 قرار دارد
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما يه سازنده حرفه اي هستيم. ما مي تونيم سفارش شما را از اول تا آخر کنترل کنيم. خوش آمديد که به ما مراجعه کنيد. ما شما را در شينژين برمي گردونيم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها براي شما مجاني هستند از مشتريان جديد انتظار مي رود که هزينه هاي رسيدگي رو پرداخت کنند
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متري اما کابل خيلي سنگينه بهتره مقدار مناسبي سفارش بدي تا از حمل و نقل زياد اجتناب کني
میتونم تخفیف بگیرم؟
بستگی به مقدار شما داره میتونیم تخفیف بدیم و هزینه حمل و نقل رو پرداخت کنیم لطفا با ما تماس بگیرید
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم، و ما حتی کارت کیفیت را برای تبلیغ شرکت شما سفارشی می کنیم.
