کابل شناور با کارایی بالا برای رباتیک زیر آب
این کابل شناور تخصصی برای ربات‌های زیر آب دارای یک لایه بسیار مقاوم در برابر سایش است که برای عملیات زیردریایی در اعماق صدها تا هزاران متر طراحی شده است.
پیشینه فنی
عملیات مهندسی زیر آب به کابل‌های مستحکم برای انتقال قدرت و کنترل سیگنال نیاز دارد. کابل‌های استاندارد در این محیط‌ها با چالش‌های قابل توجهی روبرو هستند:
- افزایش لایه‌های عایق وزن قابل توجهی را اضافه می‌کند
- ناتوانی در شناور ماندن باعث افزایش کشش تجهیزات متحرک می‌شود
- کابل‌های غوطه‌ور در برابر آسیب‌های ناشی از موجودات دریایی و سنگ‌ها آسیب‌پذیر هستند
- دید ضعیف تشخیص آسیب را دشوار می‌کند
راه حل کابل شناور ما با انعطاف‌پذیری عالی، استحکام مکانیکی و عملکرد برتر ضد آب، این چالش‌ها را برطرف می‌کند. ماده پلی‌اورتان الاستومری مقاومت استثنایی در برابر سایش را فراهم می‌کند، انعطاف‌پذیری را در دماهای پایین حفظ می‌کند و مقاومت فشاری پایداری را ارائه می‌دهد.

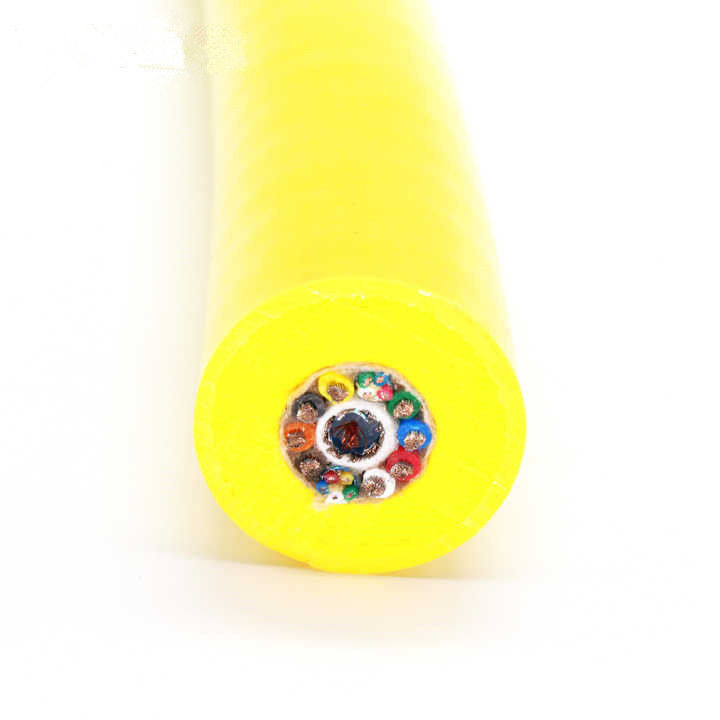

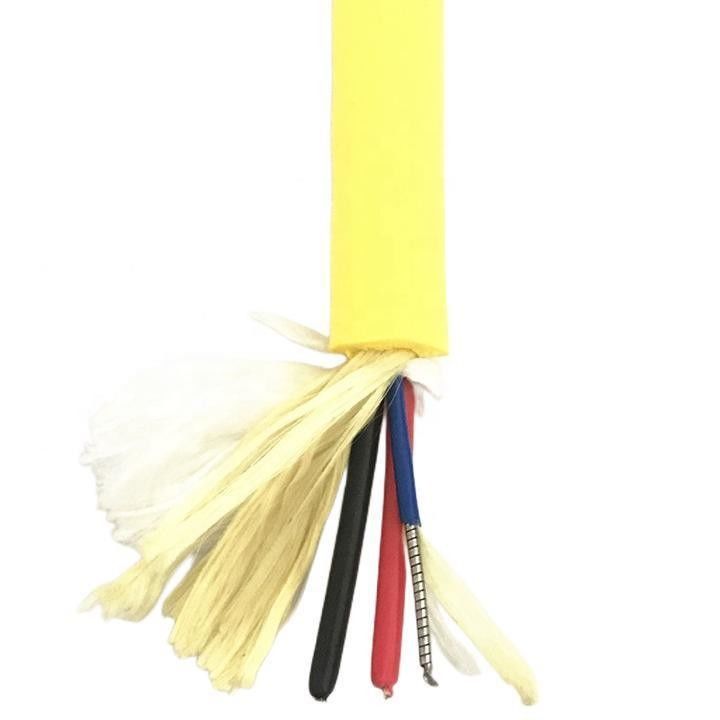

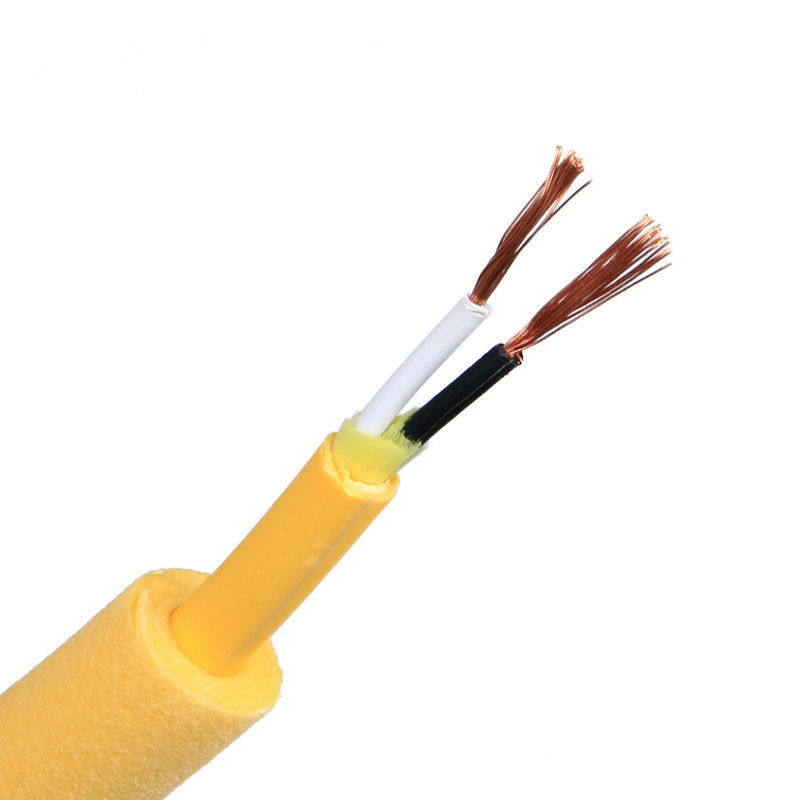

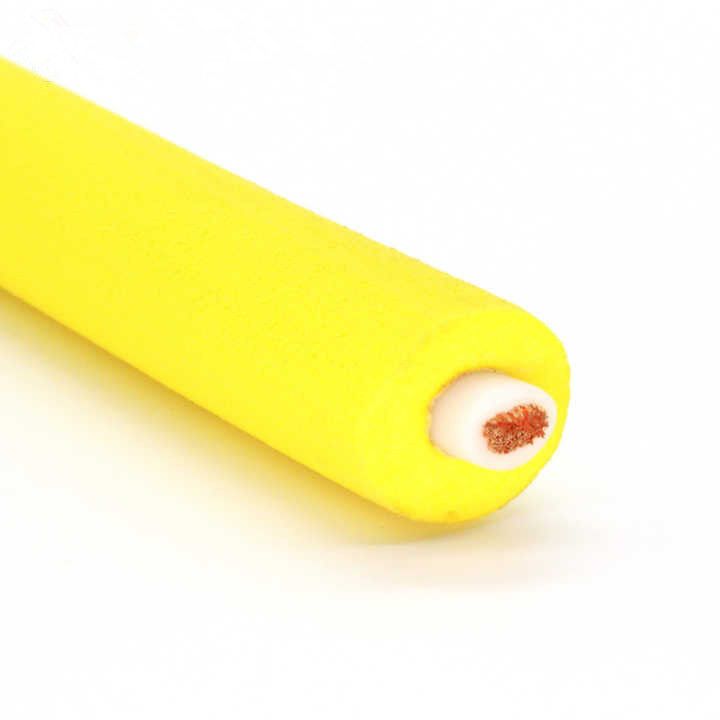

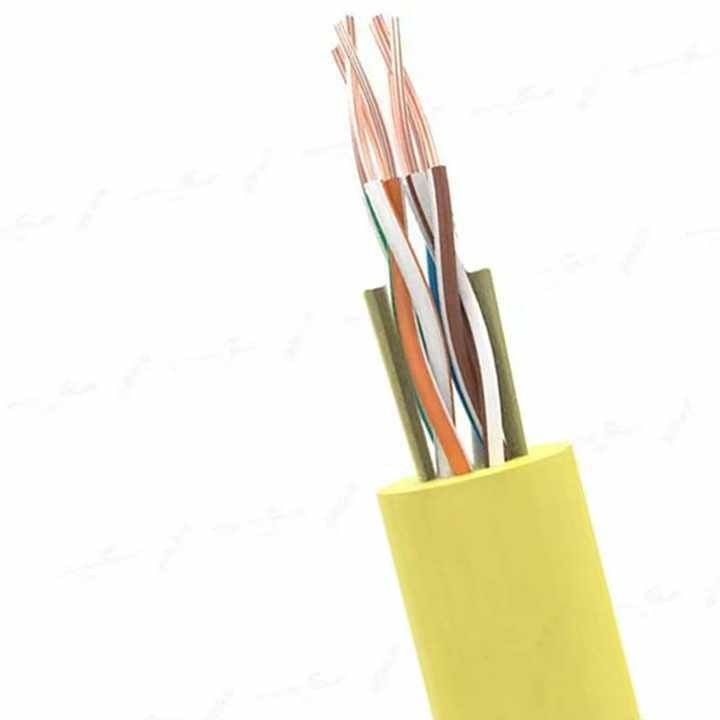

ساختار کابل شناور
| جزء |
مشخصات |
| رسانا |
سیم مسی لخت بدون اکسیژن چند رشته (سیم قلع اندود در صورت درخواست موجود است)، مطابق با استانداردهای VDE 0295 کلاس 6/IEC 60228 کلاس 6 |
| عایق |
مخلوط پی وی سی اصلاح شده ویژه/HDPE/TPEE/TPE/ETFE و سایر مواد |
| اجزای یکپارچه |
اختیاری: فیبر نوری، کابل برق، کابل سیگنال، کابل ویدئو، کابل شبکه، کانال هوا |
| اجزای کششی |
اختیاری: سیم بکسل فولادی کششی یا الیاف کولار |
| تقویت کننده |
لایه تقویت کننده کامپوزیت کولار |
| محافظ |
اختیاری: محافظ بافته شده سیم قلع اندود با مقاومت خمشی بالا برای محافظت عالی در برابر تداخل الکترومغناطیسی |
| غلاف |
فوم پلی‌اورتان PUR ویژه، مقاوم در برابر خوردگی و هیدرولیز. رنگ‌های سفارشی موجود است |
مشخصات فنی
| ولتاژ کاری |
0.6/1 کیلو ولت و کمتر |
| ولتاژ تست |
2500 ولت |
| مقاومت عایق |
≥20MΩ/km (20°C) |
| شعاع خمش |
نصب متحرک: 7.5×D
نصب ثابت: 4×D |
| دمای کاری |
-40°C تا +90°C |
| انطباق با محیط زیست |
مطابق با RoHS، بدون مواد مضر |
| سازگاری الکترومغناطیسی |
مطابق با دستورالعمل EMC |
| خواص ضد شعله |
استاندارد تست VDE 0472-804 بخش B، IEC 60332-1 |
این کابل از مواد غلاف انعطاف‌پذیر ویژه (رنگ‌های قابل انتخاب توسط مشتری) با عمر خمش بیش از 6 میلیون چرخه بدون شکستگی غلاف استفاده می‌کند.
ویژگی‌های کلیدی عملکرد شامل انعطاف‌پذیری استثنایی، مقاومت در برابر سایش، مقاومت در برابر روغن، مقاومت در برابر اسید و قلیا، استحکام کششی، خواص ضد آب برتر و عملکرد عالی ضد پیری است. چگالی مخصوص کابل به گونه‌ای مهندسی شده است که به چگالی آب بسیار نزدیک باشد و به آن اجازه شناور ماندن روی سطح را می‌دهد.
| برند |
LINKE |
سطح مقطع (mm²) |
0.01-500mm² |
| گیج سیم (AWG) |
[مثال: 24AWG، 28AWG] |
رسانا |
مس قلع اندود / مس لخت، بر اساس الزامات مشتری |
| جنس عایق |
PVC/TPU/لاستیک سیلیکونی/PE/PP/XLPE/نایلون/سایر |
جنس روکش |
[PVC/PU/لاستیک/بافت/و غیره] |
| 1007 |
RoHS/REACH/UL/CE/IP68/و غیره |
طول سفارشی |
[مثال: 1 متر، 3 فوت، 5 متر ±5% تلرانس] |
| نوع کابل |
[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره] |
محافظ |
[محافظ دار/بدون محافظ/محافظ بافته شده] |
| امپدانس |
[مثال: 75Ω (برای کابل‌های کواکسیال)] |
چاپ/لوگو |
[متن/برچسب/لوگو، حداکثر 20 کاراکتر] |
| شعاع خمش |
[مثال: ≥5× قطر کابل] |
رتبه جریان |
[مثال: 5 آمپر] |
| رتبه ولتاژ |
[مثال: 30 ولت AC/DC] |
جنس کانکتور |
[روکش طلا/روکش نیکل/برنج/و غیره] |
| کانکتورها |
[مثال: USB Type-C، جک 3.5 میلی‌متری، RJ45] |
روکش |
XLPE یا PE یا PVC لاستیکی |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ‌ها |
[مشکی/سفید/قرمز/پنتون سفارشی/و غیره] |
| دما |
منفی 70 درجه سانتیگراد تا 350 درجه سانتیگراد (-70 درجه سانتیگراد ~ 350 درجه سانتیگراد) |
بسته بندی |
رول/جعبه/صفحه/سفارشی |
| خدمات پشتیبانی |
کابل سفارشی، راه حل‌های سرتاسری، شامل برش دقیق، پرس و نصب سرسیم (جنس را مشخص کنید، به عنوان مثال، مس/روکش نیکل) |
آزمایشگاه مستقل• تجهیزات تست کامل• کنترل کیفیت کامل
ما هر محصول را با استانداردهای سختگیرانه آزمایش می‌کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.
|
شماره.
|
مورد تست
|
شرایط تست
|
الزامات تست
|
داده‌های تست
|
نتیجه
|
|
1
|
بازرسی ساختار
|
1. مطابق با جدول اندازه سیم 2. حداقل ضخامت ≥ 80% ضخامت متوسط
|
مطابق با جدول اندازه سیم
|
مراجعه به سوابق تست
|
قبول
|
|
2
|
شوک حرارتی
|
نمونه را روی میله آهنی با اندازه مشخص بپیچید، به مدت 1 ساعت در کوره پیری در دمای مشخص قرار دهید، نمونه را به مدت حداقل 30 دقیقه در دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.
|
بدون ترک روی سطح نمونه
|
بدون ترک
|
قبول
|
|
3
|
تغییر شکل حرارتی
|
1. ضخامت نمونه را اندازه بگیرید (محل اندازه‌گیری را علامت بزنید) 2. نمونه و فیکسچر تست را به مدت 1 ساعت در کوره پیری در دمای مشخص پیش‌گرم کنید 3. نمونه را به مدت 1 ساعت زیر ستون فشار فیکسچر تست قرار دهید 4. ضخامت نمونه را در همان محل دوباره اندازه‌گیری کنید
|
1. نمونه نباید توسط ستون فشار ترک بخورد یا هادی نمایان شود 2. کاهش ضخامت ≤ 50%
|
مراجعه به سوابق تست
|
قبول
|
|
4
|
FT2
|
یک شعله استاندارد را در ارتفاع 125 میلی‌متری یک بار اعمال کنید
|
1. شعله نباید در طول آن منتشر شود 2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند
|
مراجعه به سوابق تست
|
قبول
|
|
5
|
پیری
|
1. پنج قطعه غلاف به طول 200 میلی‌متر بردارید 2. نمونه‌ها را به مدت 168 ساعت در کوره پیری در دمای 158 درجه سانتیگراد قرار دهید 3. پس از خارج کردن نمونه‌ها، به مدت 16 ساعت در دمای اتاق 23±5 درجه سانتیگراد قرار دهید، سپس کشیدگی در نقطه پارگی و استحکام کششی را تست کنید
|
1. کشیدگی قبل از پیری ≥ 300%، کشیدگی پس از پیری ≥ 80% کشیدگی قبل از پیری 2. استحکام کششی قبل از پیری > 1.41 کیلوگرم بر میلی‌متر مربع، استحکام کششی پس از پیری ≥ 80% استحکام کششی قبل از پیری
|
مراجعه به سوابق تست
|
قبول
|
|
6
|
خمش سرد
|
نمونه را به مدت 4 ساعت در جعبه دمای پایین در دمای مشخص نگهداری کنید، نمونه را با تعداد دور مشخص روی میله آهنی با اندازه مشخص بپیچید، پیچیدن را ظرف 30 ثانیه پس از خارج کردن نمونه از جعبه دمای پایین تکمیل کنید.
|
بدون ترک روی سطح نمونه
|
بدون ترک
|
قبول
|
|
7
|
مقاومت رسانا
|
مقاومت رسانای هسته یک متری را با متر مقاومت DC اندازه بگیرید
|
در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/km
|
مراجعه به سوابق تست
|
قبول
|
