محل منبع:
گوانگدونگ، چین
نام تجاری:
linkecable
گواهی:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

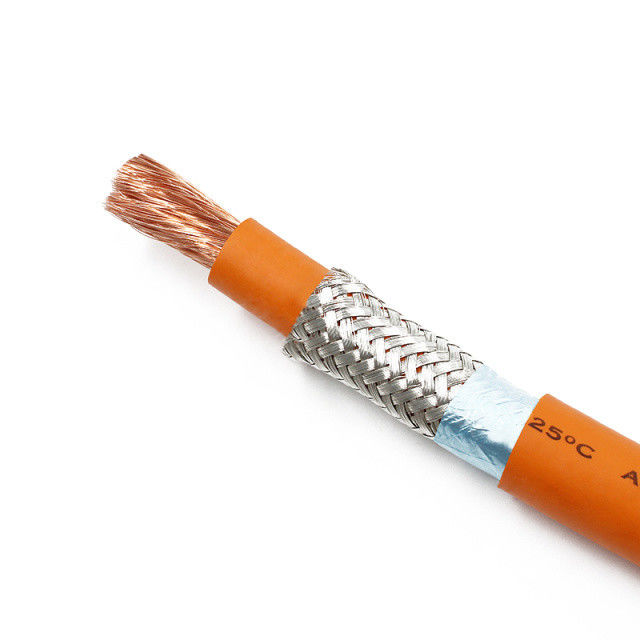

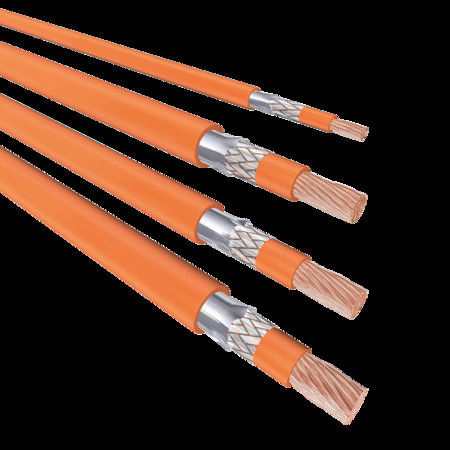

هدایت کننده: مس برهنه/ مس قوطی شده
نوار: نوار پلی استری/ ورق آلومینیوم
تراخت: مس قوطی
عایق/پوش: XLPE/XLPO (نارنجی)
دمای نامی (°C): -40°C~125°C/150°C
ولتاژ نامی (V): AC/DC: 600/900v، 1000/1500V
سن کوتاه مدت: 240 ساعت، مطابق QC/T 1037
پیری طولانی مدت: 3000 ساعت، مطابق با QC/T 1037
ولتاژ مقاومت: 2.1kV/1 دقیقه (600/900v) ، 3.5kV/1 دقیقه (1000/1500v)
مقاومت در برابر پارگی: >20N/mm
حداقل شعاع خم: 5D (OD ≤ 20mm) ، 6D (OD > 20mm)
الزامات زیست محیطی: RoHS و REACH
توجه: مشخصات بالا، ابعاد و ساختارهای محصول ممکن است به دلیل تغییرات تکنولوژیکی تغییر کند.
مشخصات مشابه می تواند بر اساس نیازهای مشتری طراحی و تولید شود.
| پارامترهای کابل های هسته ای مس با ولتاژ بالا XLPE | ||||||
| سری محصولات | مشخصات کابل (mm2) | حداکثر مقاومت هادی (m Ω/m در 20 °C) | ولتاژ نامی (AC/DC) | قطع جریان Ref (A) | قطر بیرونی کامل Ref (ملی متر) |
درجه حرارت مقاومت |
| کابل محافظ EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 6 | 3.14 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 52 | 8.0 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 10 | 1.82 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 75 | 9.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 16 | 1.16 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 100 | 11.2 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 25 | 0.743 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 125 | 13.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 50 | 0.368 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 215 | 17.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 70 | 0.259 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 260 | 19.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 120 | 0.153 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 370 | 24.5 | -40°C تا 125°C تا 150°C |
هدایت کننده: مس برهنه/ مس قوطی شده
عایق: XLPE یا XLPO (نارنجی)
دمای نامی: -40°C تا 125/150°C
ولتاژ نامی: AC/DC: 600/900V، 1000/1500V
آزمایش سوزانشی: شعله ها در 70S خاموش می شوند، حداقل 50 میلی متر سوزان نشده نگه داشته می شوند.
ولتاژ مقاومت: 1.0kV / 30min. به 5.0kV / 5min. (600 / 900v) ، 1.0kV / 30min. به 5.0kV / 5min افزایش یابد.
ادامه بده به 8.0kV (1000/1500V) ؛
مقاومت در برابر روغن: IRM902، IRM903، بنزین برای 20 ساعت در هر، تغییر OD≤15٪، بدون ترک؛
مقاومت در برابر پارگی:>20N/mm
حداقل شعاع خم: 5D (OD ≤ 20mm) ، 6D (OD > 20mm)
الزامات زیست محیطی: RoHS و REACH
محیط استفاده از کابل:
انبار که کابل ها در آن نگهداری می شوند نباید حاوی گاز های مضر باشد که به عایق آسیب برساند.
در طول استفاده عادی، تماس با اسید ها، قلیات و مواد دیگر به شدت ممنوع است.
از استفاده از آنها در فضای باز و یا در محیط های در معرض استفاده نکنید و از استفاده از آنها اجتناب کنید
در شرایط دمایی که الزامات استاندارد سیم و کابل را برآورده نمی کنند.
توجه: مشخصات بالا، ابعاد و ساختارهای محصول ممکن است به دلیل تغییرات تکنولوژیکی تغییر کند.
مشخصات مشابه می تواند بر اساس نیازهای مشتری طراحی و تولید شود.
|
XLPEغیرپارامترهای کابل های هسته ای مس با ولتاژ بالا
|
||||||
| سری محصولات | مشخصات کابل (mm2) | حداکثر مقاومت هادی (m Ω/m در 20 °C) | ولتاژ نامی (AC/DC) | قطع جریان Ref (A) | قطر بیرونی کامل Ref (ملی متر) |
درجه حرارت مقاومت |
| کابل بدون محافظ برقی | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 6 | 3.14 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 52 | 5.00 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 10 | 1.82 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 75 | 6.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 16 | 1.16 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 100 | 8.30 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 25 | 0.743 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 125 | 10.20 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 50 | 0.368 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 215 | 13.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 70 | 0.259 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 260 | 15.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 120 | 0.153 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 370 | 19.50 | -40°C تا 125°C تا 150°C |

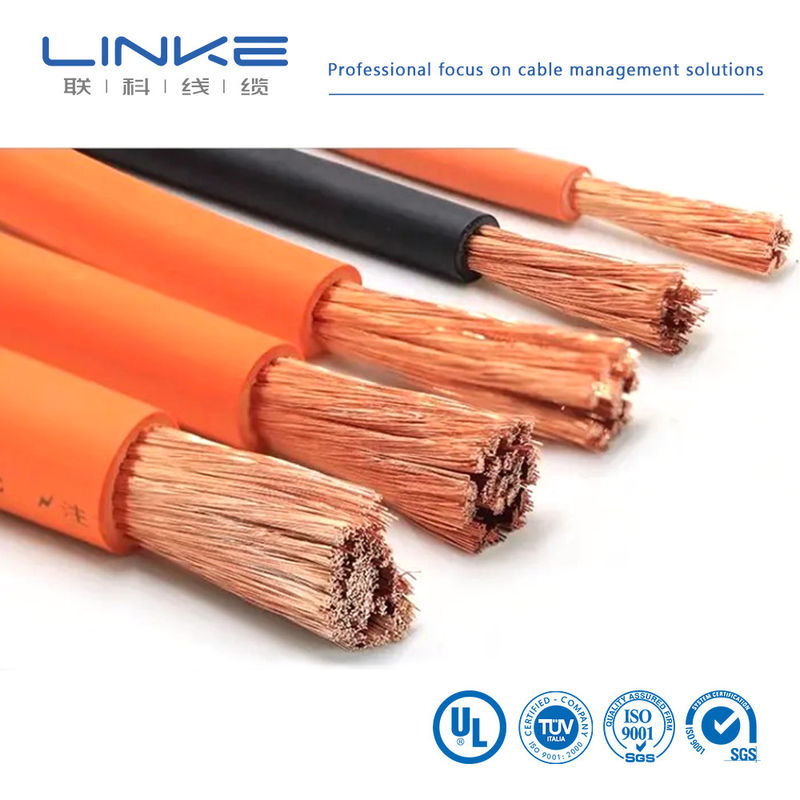

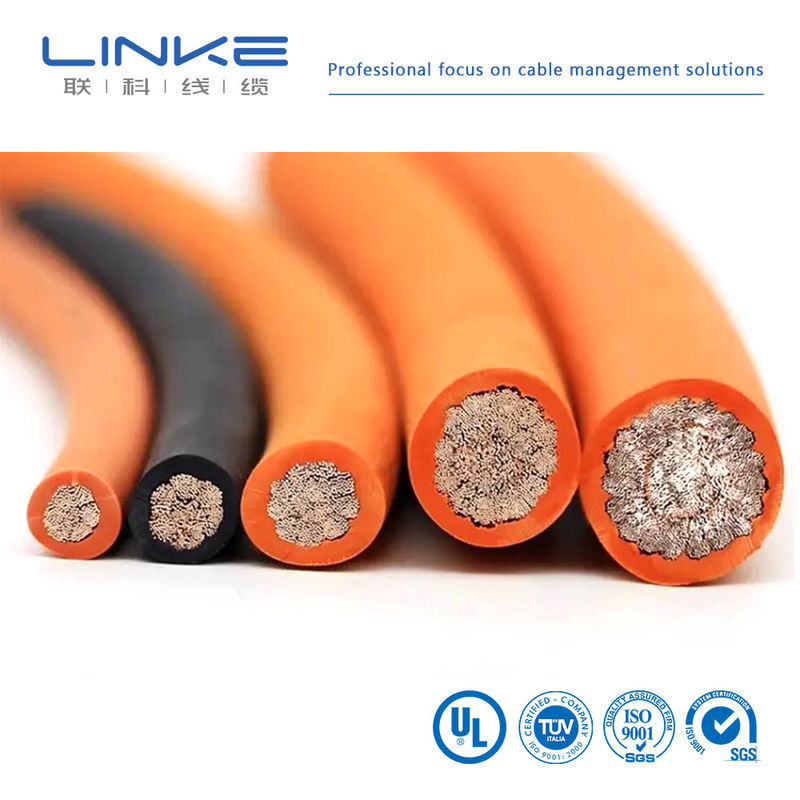

هدایت کننده: مس برهنه/ مس قوطی شده
عایق بندی: لاستیک سیلیکونی (نارنجی)
دمای نامی: -40°C تا 175/200°C
ولتاژ نامی: AC/DC: 600/900V، 1000/1500V
آزمایش سوزانشی: شعله ها در 70S خاموش می شوند، حداقل 50 میلی متر سوزان نشده نگه داشته می شوند.
ولتاژ مقاومت: 1.0kV/30 دقیقه. به 5.0kV/5 دقیقه. (600/900v) 1.OkV/30 دقیقه. به 5.0kV/5 دقیقه.
ادامه بده به 8.0kV ((1000/1500v)
مقاومت در برابر روغن: IRM902، IRM903، بنزین برای 20 ساعت در هر، تغییر OD≤15٪، بدون ترک
مقاومت در برابر پارگی:>15N/mm
حداقل شعاع خم: 5D (OD ≤ 20mm) ، 6D (OD > 20mm)
الزامات زیست محیطی: RoHS و REACH
محیط استفاده از کابل
انبار که کابل ها در آن نگهداری می شوند نباید حاوی گاز های مضر باشد که به عایق آسیب برساند.
در طول استفاده عادی، تماس با اسید ها، قلیات و مواد دیگر به شدت ممنوع است.
از استفاده از آنها در فضای باز و یا در محیط های در معرض استفاده نکنید و از استفاده از آنها اجتناب کنید
در شرایط دمایی که الزامات استاندارد سیم و کابل را برآورده نمی کنند.
توجه: مشخصات بالا، ابعاد و ساختارهای محصول ممکن است به دلیل تغییرات تکنولوژیکی تغییر کند.
مشخصات مشابه می تواند بر اساس نیازهای مشتری طراحی و تولید شود.
پارامترهای کابل های مس بدون محافظ از لاستیک سیلیکونی |
||||||
| سری محصولات | مشخصات کابل (mm2) | حداکثر مقاومت هادی (m Ω/m در 20 °C) | ولتاژ نامی (AC/DC) | قطع جریان Ref (A) | قطر بیرونی کامل Ref (ملی متر) |
درجه حرارت مقاومت |
| کابل بدون محافظ برقی | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 6 | 3.14 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 52 | 5.00 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 10 | 1.82 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 75 | 6.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 16 | 1.16 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 100 | 8.30 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 25 | 0.743 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 125 | 10.20 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 50 | 0.368 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 215 | 13.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 70 | 0.259 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 260 | 15.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C تا 125°C تا 150°C |
| کابل بدون محافظ برقی | 120 | 0.153 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 370 | 19.50 | -40°C تا 125°C تا 150°C |
پارامترهای کابل مس محافظ ولتاژ بالا از لاستیک سیلیکونی
هدایت کننده: مس برهنه/ مس قوطی شده
نوار بسته بندی: ورق آلومینیومی
تراخت: مس قوطی
عایق/پوش: لاستیک سیلیکونی (نارنجی)
دمای نامی: -40°C ~ 175/200°C
ولتاژ نامی: AC/DC 600/900v، 1000/1500v
آزمایش سوزانشی: شعله ها در 70S خاموش می شوند، حداقل 50 میلی متر سوزان نشده نگه داشته می شوند.
مقاومت در برابر ولتاژ:: 1.0kV/30 دقیقه. افزایش به 5.0kV/5 دقیقه. ((600/900v) 1.0kV/30 دقیقه. افزایش به 5.0kV/5 دقیقه.
ادامه بده به 8.0kV (1000/1500V)
مقاومت در برابر روغن: IRM902، IRM90، بنزین برای 20 ساعت در هر یک، تغییرات OD≤15٪، بدون ترک
مقاومت در برابر پارگی:>15N/mm
حداقل شعاع خم: 5D (OD≤20mm) ، 6D (OD>20mm)
الزامات زیست محیطی: RoHS و REACH
پارامترهای کابل مس محافظ ولتاژ بالا از لاستیک سیلیکونی |
||||||
| سری محصولات | مشخصات کابل (mm2) | حداکثر مقاومت هادی (m Ω/m در 20 °C) | ولتاژ نامی (AC/DC) | قطع جریان Ref (A) | قطر بیرونی کامل Ref (ملی متر) |
درجه حرارت مقاومت |
| کابل محافظ EV | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 6 | 3.14 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 52 | 8.0 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 10 | 1.82 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 75 | 9.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 16 | 1.16 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 100 | 11.2 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 25 | 0.743 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 125 | 13.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 50 | 0.368 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 215 | 17.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 70 | 0.259 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 260 | 19.5 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C تا 125°C تا 150°C |
| کابل محافظ EV | 120 | 0.153 | 600 ولت/900 ولت 1000 ولت/1500 ولت | 370 | 24.5 | -40°C تا 125°C تا 150°C |
