کابل برق خودرویی 300 ولت 110 هسته
کابل خودرویی ممتاز طراحی شده برای کاربردهای سیم کشی داخلی و خارجی خودرو با گواهینامه UL2464.
مشخصات محصول
شماره سبک UL: 2464
ولتاژ نامی: 300V
دمای نامی: 80℃
استاندارد: UL758/UL1581
کاربردها
سیم کشی داخلی یا اتصال خارجی تجهیزات الکترونیکی در کاربردهای خودرویی و صنعتی.
اطلاعات علامت گذاری
E364879 AWM 2464 **AWG VW-1 80℃ 300V C AWM I A 80℃ 300V FT1 کابل Linke
مشخصات فنی
| اندازه هادی (AWG) |
ساختار (تعداد/میلیمتر) |
قطر (میلیمتر) |
ضخامت اسمی (میلیمتر) |
قطر (میلیمتر) |
هسته |
نرخ شیلد (%) |
ضخامت اسمی (میلیمتر) |
قطر (میلیمتر) |
مس لخت (Ω/KM) |
مس قلع اندود (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | اختیاری | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | اختیاری | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | اختیاری | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | اختیاری | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | اختیاری | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | اختیاری | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | اختیاری | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | اختیاری | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | اختیاری | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | اختیاری | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | اختیاری | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | اختیاری | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | اختیاری | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | اختیاری | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | اختیاری | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | اختیاری | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | اختیاری | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | اختیاری | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
پیکربندی هسته و کدگذاری رنگ
هسته A (30 هادی)
هادی: سیم مسی نرم قلع اندود 19/0.16±0.003mm
عایق: PVC-001 (رنگ های مختلف)
A1. قرمز
A2. قرمز با مشکی
A3. قرمز با قهوه ای
A4. قرمز با نارنجی
A5. قرمز با زرد
A6. قرمز با سبز
A7. قرمز با آبی
A8. قرمز با بنفش
A9. قرمز با خاکستری
A10. قرمز با سفید
A11. زرد
A12. زرد با مشکی
A13. زرد با قهوه ای
A14. زرد با قرمز
A15. زرد با نارنجی
A16. زرد با سبز
A17. زرد با آبی
A18. زرد با بنفش
A19. زرد با خاکستری
A20. زرد با سفید
A21. سبز
A22. سبز با مشکی
A23. سبز با قهوه ای
A24. سبز با قرمز
A25. سبز با نارنجی
A26. سبز با زرد
A27. سبز با آبی
A28. سبز با بنفش
A29. سبز با خاکستری
A30. سبز با سفید
تشکیل کابل: نوار مایelar شفاف، سیم ارت، فویل آلومینیومی یک طرفه نقره ای
هسته B (30 هادی)
هادی: سیم مسی نرم قلع اندود 19/0.16±0.003mm
عایق: PVC-001 (رنگ های مختلف)
B1. نارنجی
B2. نارنجی با مشکی
B3. نارنجی با قهوه ای
B4. نارنجی با قرمز
B5. نارنجی با زرد
B6. نارنجی با سبز
B7. نارنجی با آبی
B8. نارنجی با بنفش
B9. نارنجی با خاکستری
B10. نارنجی با سفید
B11. آبی
B12. آبی با مشکی
B13. آبی با قهوه ای
B14. آبی با قرمز
B15. آبی با نارنجی
B16. آبی با زرد
B17. آبی با سبز
B18. آبی با بنفش
B19. آبی با خاکستری
B20. آبی با سفید
B21. بنفش
B22. بنفش با مشکی
B23. بنفش با قهوه ای
B24. بنفش با قرمز
B25. بنفش با نارنجی
B26. بنفش با زرد
B27. بنفش با سبز
B28. بنفش با آبی
B29. بنفش با خاکستری
B30. بنفش با سفید
تشکیل کابل: نوار مایelar شفاف، سیم ارت، فویل آلومینیومی یک طرفه نقره ای
هسته C (25 هادی)
هادی: سیم مسی نرم قلع اندود 19/0.16±0.003mm
عایق: PVC-001 (رنگ های مختلف)
C1. خاکستری
C2. خاکستری با مشکی
C3. خاکستری با قهوه ای
C4. خاکستری با قرمز
C5. خاکستری با نارنجی
C6. خاکستری با زرد
C7. خاکستری با سبز
C8. خاکستری با آبی
C9. خاکستری با بنفش
C10. خاکستری با سفید
C11. سفید
C12. سفید با مشکی
C13. سفید با قهوه ای
C14. سفید با قرمز
C15. سفید با نارنجی
C16. سفید با زرد
C17. سفید با سبز
C18. سفید با آبی
C19. سفید با بنفش
C20. سفید با خاکستری
C21. بنفش روشن
C22. بنفش روشن با مشکی
C23. بنفش روشن با قهوه ای
C24. بنفش روشن با قرمز
C25. بنفش روشن با نارنجی
تشکیل کابل: نوار مایelar شفاف، سیم ارت، فویل آلومینیومی یک طرفه نقره ای
هسته D (25 هادی)
هادی: سیم مسی نرم قلع اندود 19/0.16±0.003mm
عایق: PVC-001 (رنگ های مختلف)
D1. صورتی
D2. صورتی با مشکی
D3. صورتی با قهوه ای
D4. صورتی با قرمز
D5. صورتی با نارنجی
D6. صورتی با زرد
D7. صورتی با سبز
D8. صورتی با آبی
D9. صورتی با بنفش
D10. صورتی با خاکستری
D11. صورتی با سفید
D12. آبی روشن با مشکی
D13. آبی روشن با قهوه ای
D14. آبی روشن با قرمز
D15. آبی روشن با نارنجی
D16. آبی روشن با زرد
D17. آبی روشن با سبز
D18. آبی روشن با بنفش
D19. آبی روشن با خاکستری
D20. آبی روشن با سفید
D21. سبز روشن با مشکی
D22. سبز روشن با قهوه ای
D23. سبز روشن با قرمز
D24. سبز روشن با نارنجی
D25. سبز روشن با زرد
تشکیل کابل: نوار مایelar شفاف، سیم ارت، فویل آلومینیومی یک طرفه نقره ای
تشکیل کل کابل (هسته A+B+C+D)
پرکننده: نوار پرکننده با PVC-001 سفید φ=2.90mm (پرکننده مرکزی)
نوار: مایelar شفاف W=60mm, &=0.025mm

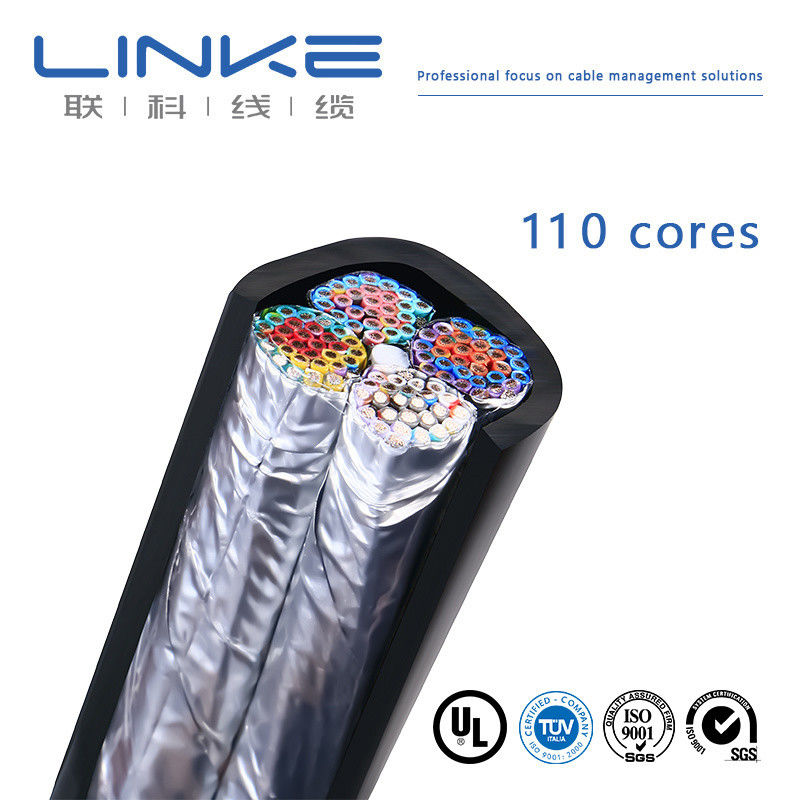

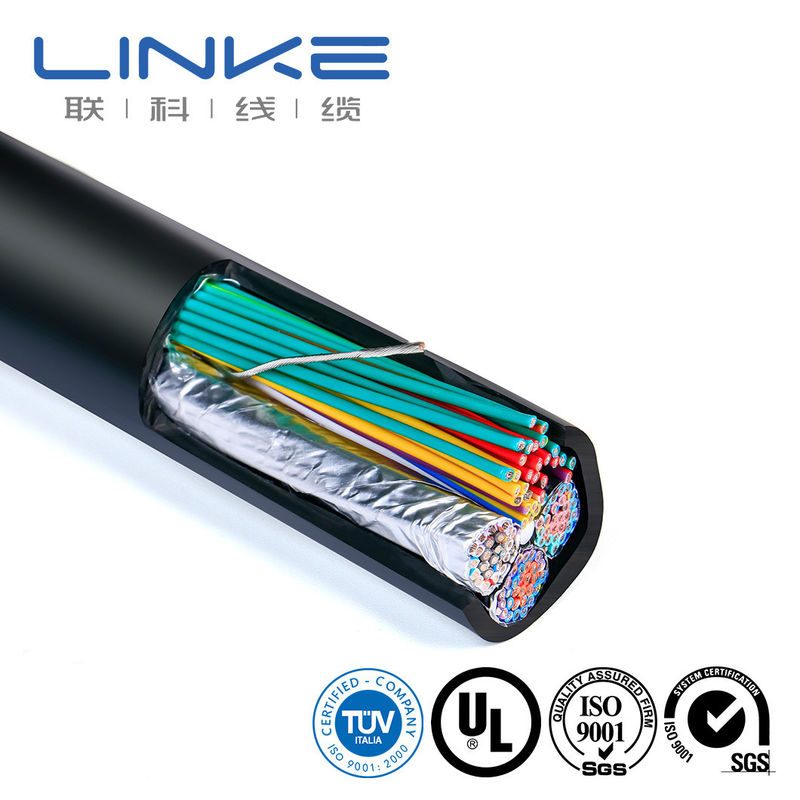

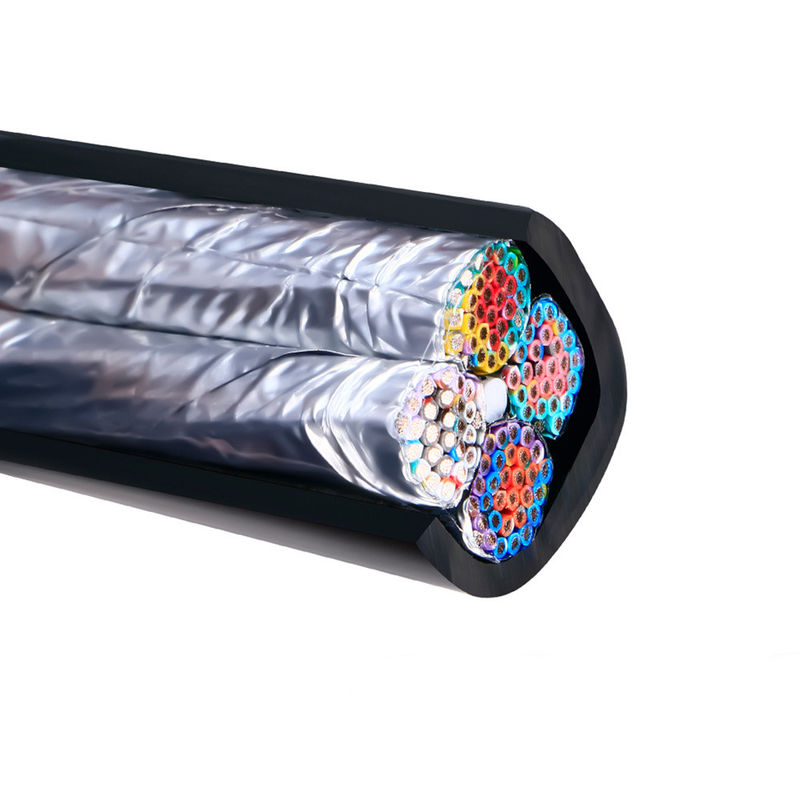

تصاویر محصول
گواهینامه ها و استانداردها
محصولات ما با گواهینامه های جامع، بالاترین استانداردهای صنعتی را برآورده می کنند:
مجوزهای محصول: UL 758، RoHS، REACH، CE
سیستم های مدیریت کیفیت: ISO 9001-2015 (تمام محصولات)، ISO 13485 (دستگاه پزشکی)، IATF 16949 (خودرو)
استانداردهای عایق XLPE UL: UL3674، UL3321، UL3320، UL3266، UL3173، UL3271، UL3385، UL3386، UL10369، UL3331، UL3398، UL3886، UL3817
استانداردهای عایق سیلیکون: UL3135، UL3132، UL3123، UL3530، UL3512، UL3577، UL3212، UL3529، UL3702، UL3075، UL30005، UL3689
استانداردهای عایق FEP: UL1332، UL1330، UL1331، UL1333، UL1577، UL1592، UL1723، UL1901، UL1591، UL10064
