سیم ها و کابل های چند رسانای هسته مس
کاربردهای کابل خودرو
- کابل های باتری:کابل های بزرگ تر برای اتصال باتری ها به سیستم های الکترونیکی و زمین گیری خودرو، در رنگ های استاندارد سیاه و قرمز با هادی های مس برهنه موجود است.
- سیم های اتصال:هادی های مس واحد عایق (سخت یا رشته دار) با PVC، لاستیک کلروپرین یا لاستیک سیلیکون، معمولا TEW UL1015 یا انواع سیم موتور.
- کابل های بلندگو:کابل های دو رسانا برای اتصال سیستم صوتی، جدا کننده با لاستیک PVC، PE یا Teflon، کد رنگ قرمز و سیاه برای شناسایی قطب.
- کابل های تریلر:سیم کشی ضروری برای برنامه های کشیدن، چراغ های تریلر از جمله چراغ های عقب، چراغ های ترمز و سیگنال های چرخش.
مشخصات محصول
| نام محصول |
American Standard GXL Wire Cross-linked Polyolefin Automotive Low Voltage Wire (سیم ولتاژ پایین اتومبیل های پولیولفین) |
| راننده |
سیم مس 20AWG ~ 8AWG |
| عایق بندی |
پلیولفین متقاطع (XLPE) ؛ عایق الکترومر ترموپلاستیک، مطابق با استاندارد های زیست محیطی ROHS و REACH |
| دمای نامی |
125 درجه سانتیگراد |
| دمای کار |
-40 درجه سانتیگراد ≈ 155 درجه سانتیگراد |
| ولتاژ نامی |
50 ولت |
| آزمایش محیط زیست |
با دستورالعمل محیط زیست RoHS اتحادیه اروپا مطابقت دارد و آزمایش SGS را پشت سر گذاشته است |
| بسته بندی |
500 متر/طوله |
| درخواست ها |
سیم های اتصال ولتاژ پایین برای سیستم های داخلی الکتریکی خودرو؛ سیم های اتصال برای لوازم و ابزار الکتریکی خودروها، موتورسیکلت ها و سایر وسایل نقلیه |
ویژگی های محصول
- ضخامت عایق استاندارد برای برش آسان و جدا کردن سیم
- انعطاف پذیری بالا با مقاومت در برابر اسید، قلیایی، روغن، گرما و سرما
- ضد شعله، مقاوم در برابر فرسایش، مقاوم در برابر رطوبت و مقاوم در برابر فلفل
- خواص مکانیکی عالی و ثبات حرارتی
- مقاومت بالاتر در دمای بالا و پایین و مقاومت در اصطکاک

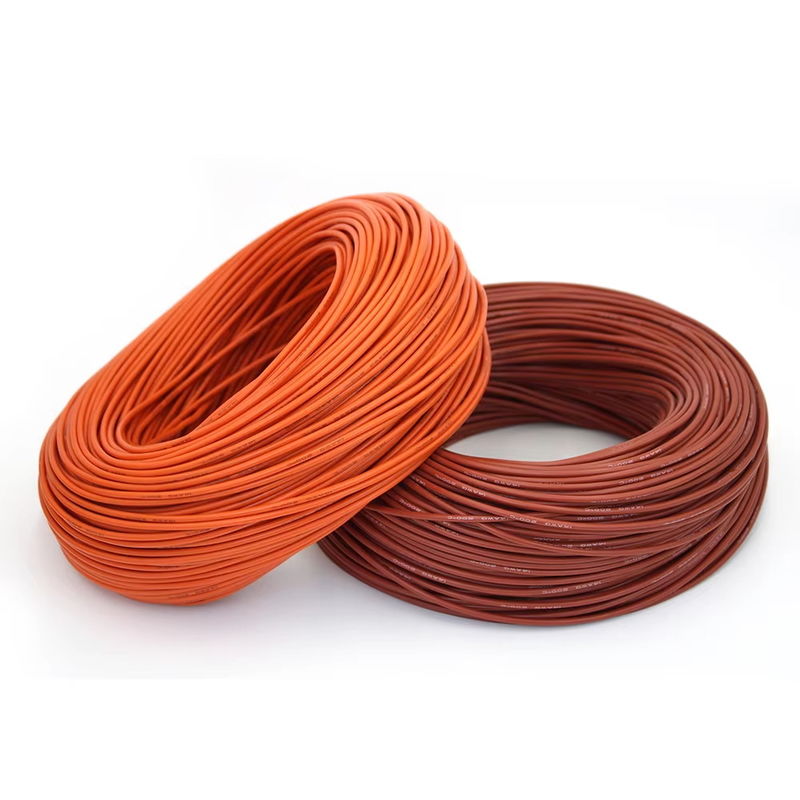

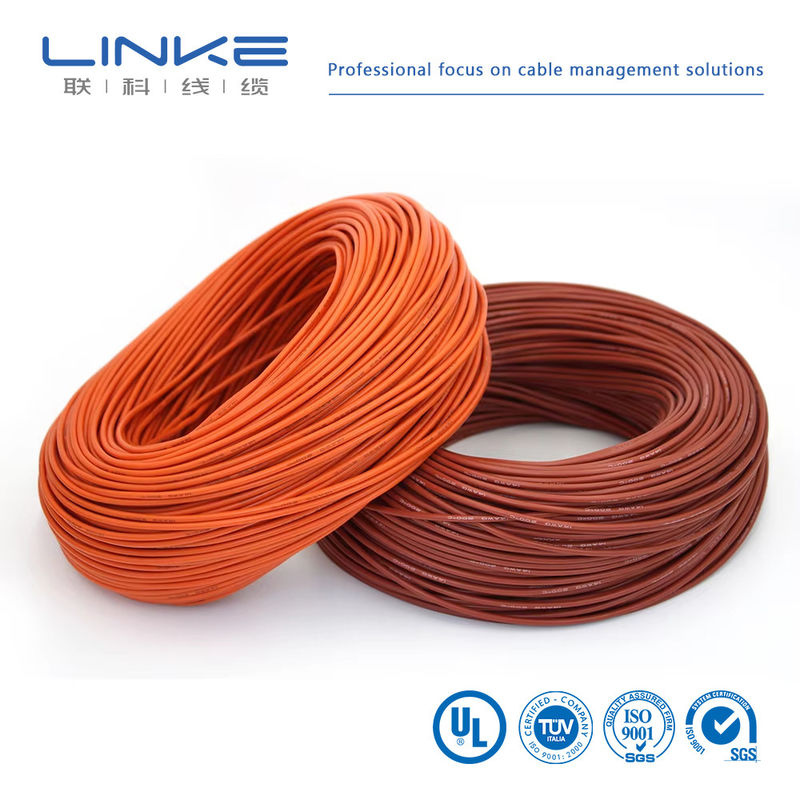

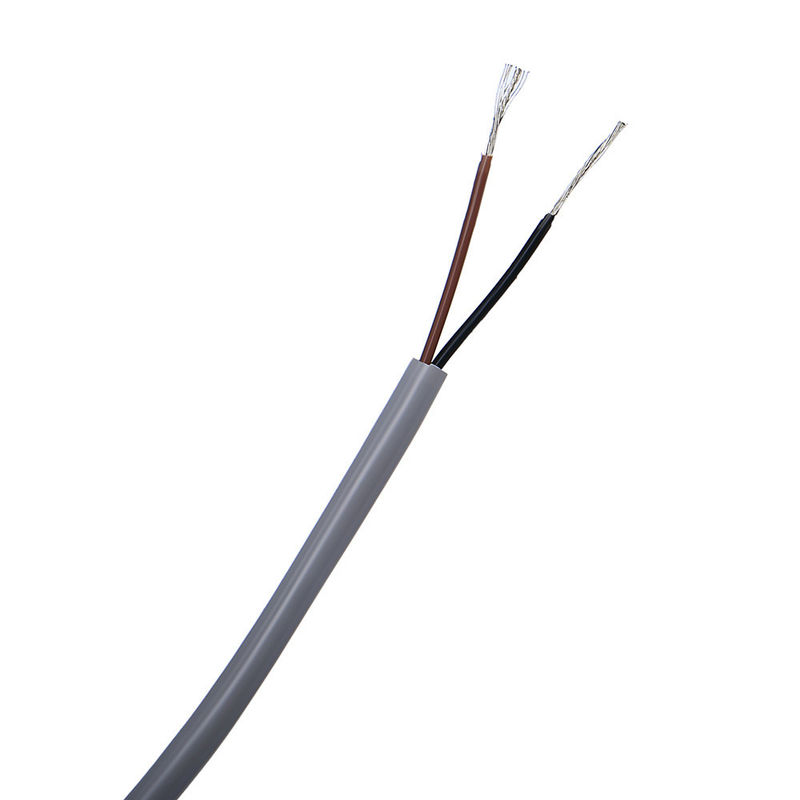

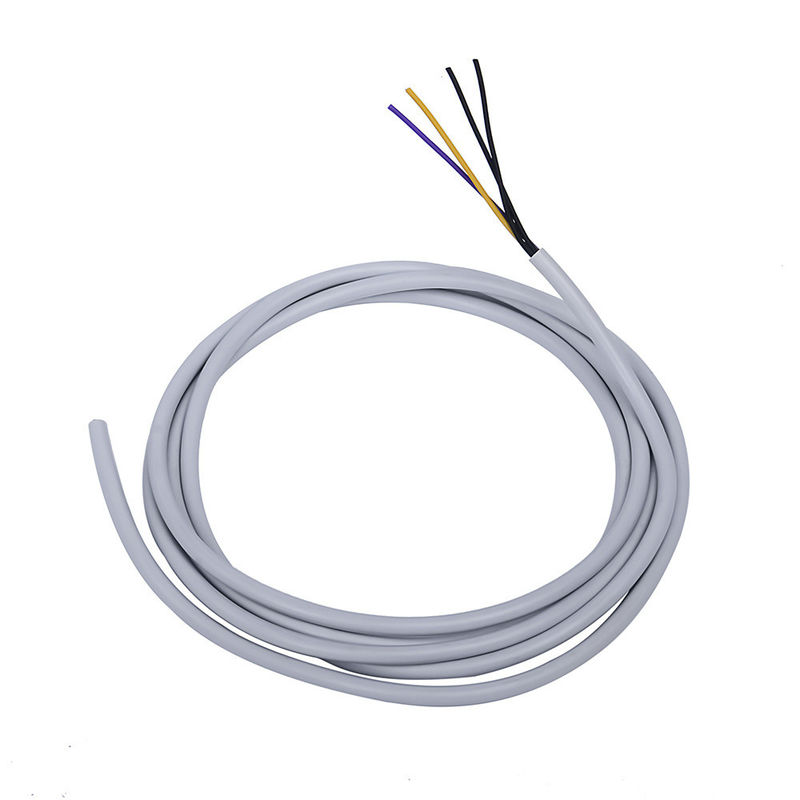

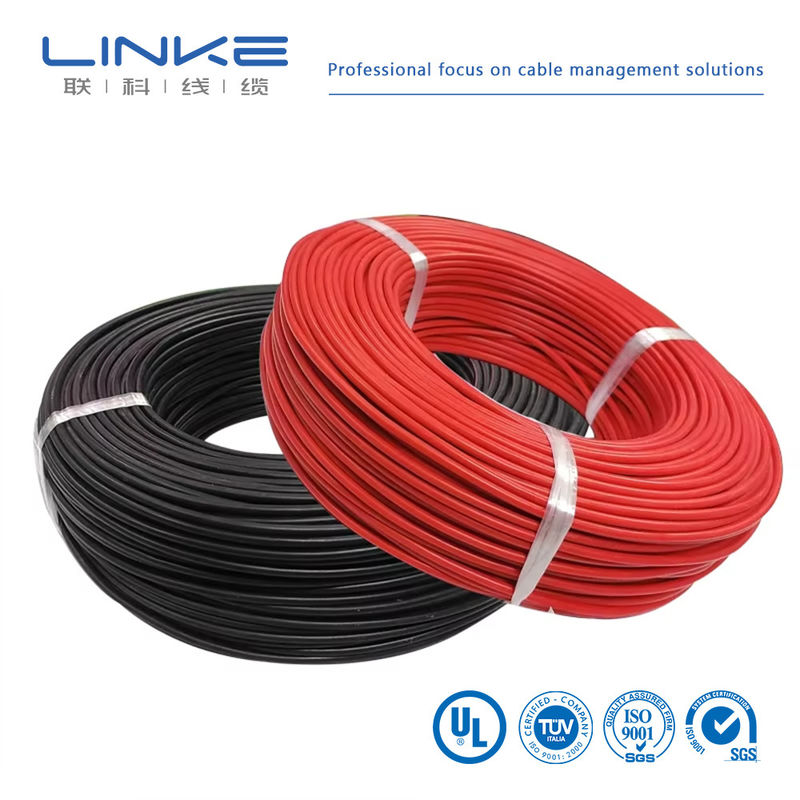

تصاویر محصول
پارامترهای دقیق محصول
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده،به عنوان مثال مس/نیکل) |
کنترل کیفیت و آزمایش
آزمایشگاه مستقل • تجهیزات آزمایش کامل • کنترل کیفیت کامل
ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا کیفیت برتر و عملکرد قابل اعتماد را تضمین کنیم.
داده های آزمایش محصول
| نه، نه |
ماده آزمایش |
حالت آزمایش |
الزامات آزمون |
داده های آزمایش |
نتیجه |
| 1 |
بازرسی ساختار |
1. مطابق با جدول اندازه سیم
2حداقل ضخامت ≥ 80% از متوسط ضخامت |
مطابق با جدول اندازه سیم |
مراجعه به گزارش آزمون |
عبور |
| 2 |
شوک حرارتی |
نمونه را بر روی یک میله آهن از اندازه مشخص، قرار دادن در یک کوره پیری در دمای مشخص برای 1 ساعت، خنک کردن نمونه به دمای اتاق برای حداقل 30 دقیقه، سپس مشاهده نمونه |
هیچ شکافی در سطح نمونه وجود ندارد |
هيچ شکافي نداره |
عبور |
| 3 |
تغییر شکل گرما |
1ضخامت نمونه را اندازه گیری کنید (وضعیت اندازه گیری را نشان دهید)
2نمونه و دستگاه آزمایش را در اجاق پیری قرار دهید تا در دمای مشخص شده برای یک ساعت گرم شود.
3نمونه را برای یک ساعت در زیر ستون فشار دستگاه آزمایش قرار دهید.
4ضخامت نمونه را در همان موقعیت دوباره اندازه گیری کنید. |
1. نمونه نباید توسط ستون فشار شکسته شود یا هدایت کننده را نشان دهد
2کاهش ضخامت ≤ 50% |
مراجعه به گزارش آزمون |
عبور |
| 4 |
FT2 |
یک بار یک شعله استاندارد را در ارتفاع 125 میلی متر استفاده کنید |
1. شعله نباید در امتداد طولش گسترش یابد
2شعله نباید به مواد قابل احتراق در نزدیکی گسترش یابد. |
مراجعه به گزارش آزمون |
عبور |
| 5 |
پیری |
1. پنج قسمت از 200 میلی متر طول پوشه را بگیرید
2نمونه ها را در اجاق پیری در درجه 158 درجه سانتیگراد برای 168 ساعت قرار دهید.
3پس از برداشتن نمونه ها، در دمای اتاق 23±5°C برای 16 ساعت قرار دهید، سپس طول کشش در شکستن و قدرت کشش را آزمایش کنید. |
1طول کشیدن قبل از پیری ≥ 300٪، طول کشیدن پس از پیری ≥ 80٪ از قبل از پیری
2مقاومت کششی قبل از پیری > 1.41kg/mm2، مقاومت کششی بعد از پیری ≥ 80% از قبل از پیری |
مراجعه به گزارش آزمون |
عبور |
| 6 |
کولد بِند |
نمونه را در یک جعبه با دمای پایین در دمای مشخص برای 4 ساعت نگه دارید، نمونه باد بر روی میله آهن با اندازه مشخص با چرخش های مشخص،پیچیدگی کامل ظرف ۳۰ ثانیه پس از برداشتن نمونه از جعبه با دمای پایین |
هیچ شکافی در سطح نمونه وجود ندارد |
هيچ شکافي نداره |
عبور |
| 7 |
مقاومت هادی |
مقاومت هادی هسته یک متر را با مقاومت متر DC اندازه گیری کنید |
در 20 درجه سانتیگراد مقاومت 8AWG ≤ 2.23Ω/km |
مراجعه به گزارش آزمون |
عبور |
خلاصه ی شرکت
Linke cable technology (DongGuan) Co. Ltd. تمرکز بر تحقیق و توسعه و ارائه راه حل های حرفه ای به Cable&Wire، به ویژه برای مشتریان مختلف صنعت است.
- کابل ربات انسان نما
- کابل برق AI/کابل داده
- کابل نیمه هادی/کابل اتوماتیک صنعتی
- کابل حسگر
- کابل انرژی جدید
- سیم زیبایی پزشکی
- کابل سیم UL.
Linke Cable دارای قابلیت های توسعه محصول متنوع و توانایی های فنی برای پشتیبانی از نیازهای متنوع مشتری است. ما مجوز محصولات زیر را به دست آورده ایم: UL 758، CCC، RoHs،REACH، CE؛ ما سیستم مدیریت کیفیت زیر را به دست آورده ایم: ISO 9001-2015 (همه محصولات) ؛ ISO 13485 (ابزارها و ابزار پزشکی) ، IATF 16949 (صنعت خودرو).
مشخصات سازنده
شرکت Linke Cable Technology Co. ، Ltd یک تولید کننده کابل پیشرو در چین با بیش از 10 سال تجربه در زمینه تحقیق و توسعه ، تولید و بازاریابی است.ما در ارائه کابل های مختلف و راه حل های کابل سفارشی در سراسر جهان تخصص داریم، از جمله کابل های شارژ EV، کابل های پزشکی، کابل های سیلیکونی، کابل های بهار، کابل های تراشیده شده، کابل های کشش، سیم های UL و کابل های خودرو.
گواهینامه
محصولات ما با استانداردهای بین المللی زیر مطابقت دارند:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی دستگاه
پی وی سی اکسترود جداکننده تک، درجه 105 درجه سانتیگراد، 1000 ولت، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل های جاکت شده غیر یکپارچه PVC، درجه بندی شده 105°C، 1000V، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2
کابل TPU غیر یکپارچه ای که در درجه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2 قرار دارد
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک تولید کننده حرفه ای هستیم که سفارش شما را از ابتدا تا انتها کنترل می کنیم. به دیدن ما در شنژن خوش آمدید.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها براي شما مجاني هستند. مشتريان جديد بايد هزینه هاي رسيدگي رو پرداخت کنند.
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متر به خاطر وزن کابل توصیه می کنیم مقدار مناسب را سفارش دهید تا از هزینه های حمل و نقل بالا جلوگیری شود
میتونم تخفیف بگیرم؟
تخفیف بستگی به مقدار شما دارد. ما می توانیم تخفیف ها را ارائه دهیم و هزینه های حمل و نقل را پوشش دهیم. لطفا برای جزئیات با ما تماس بگیرید.
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم و کارت های با کیفیت را برای تبلیغ کسب و کار شما سفارشی کنیم.
