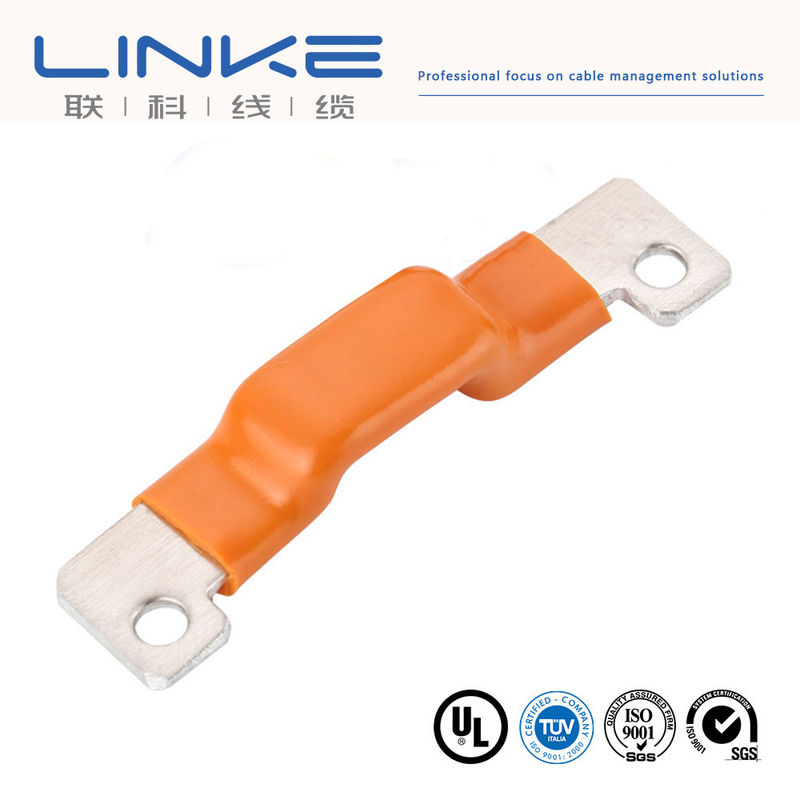

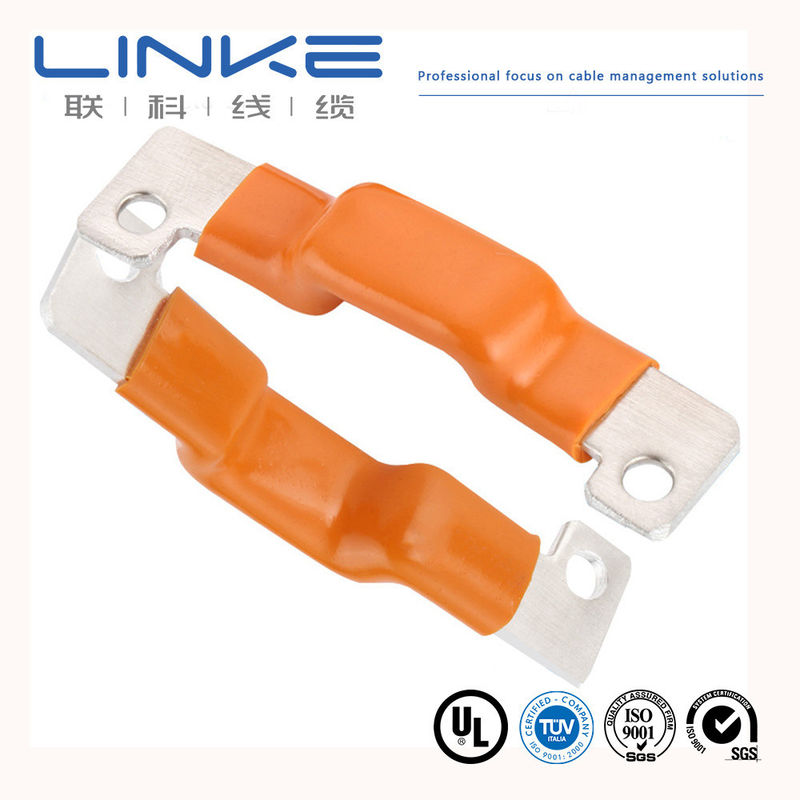

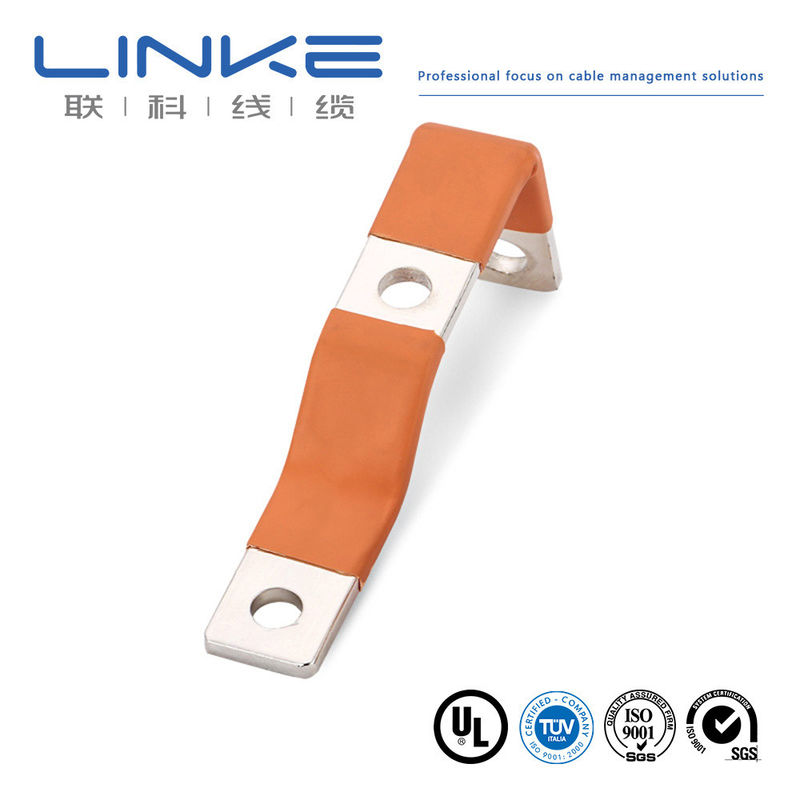

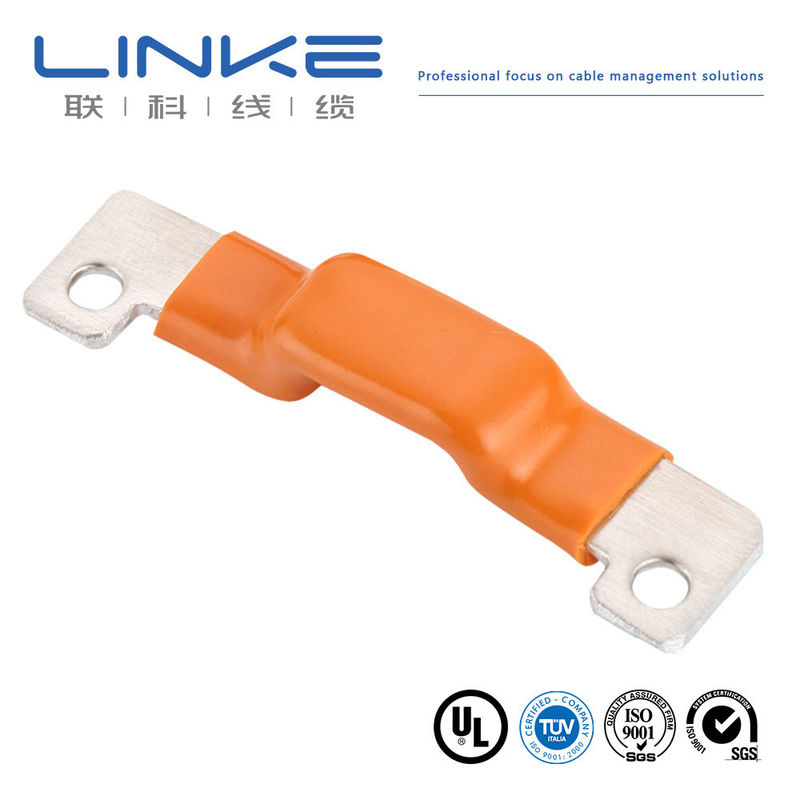

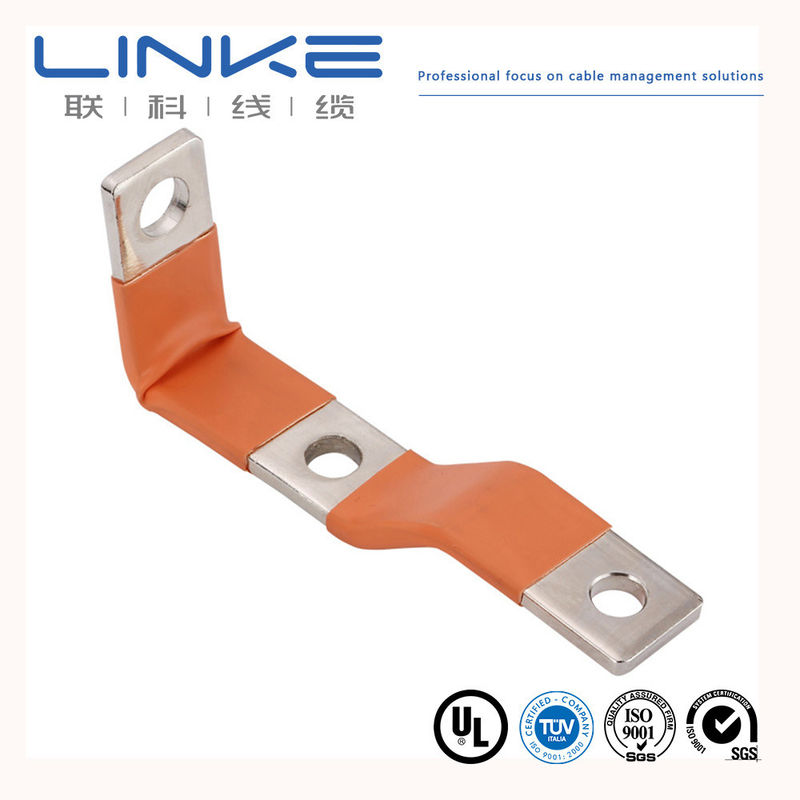

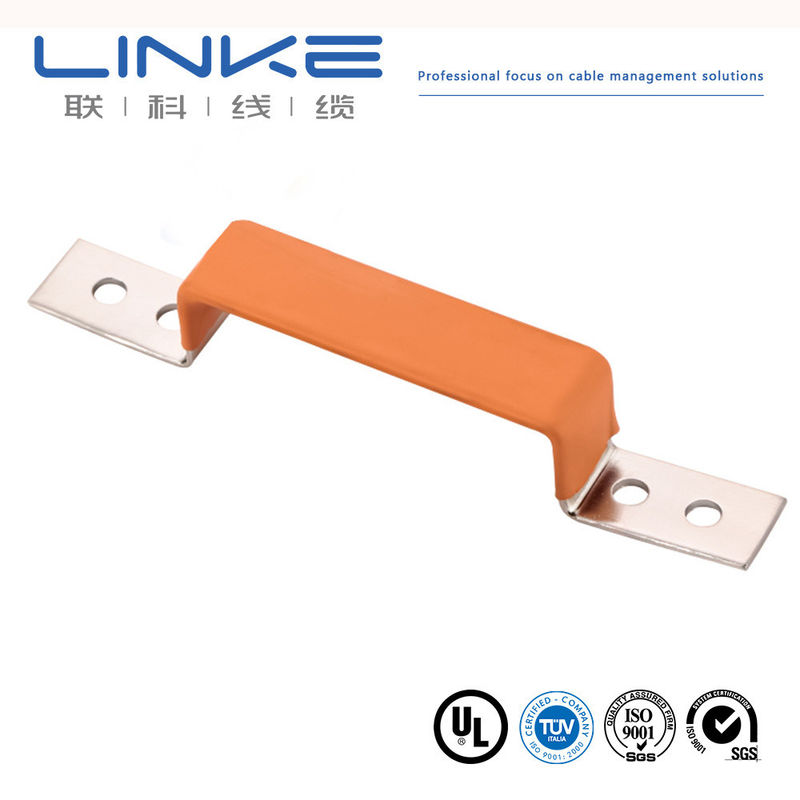

استری بس مس عایق شده برای دستگاه های الکتریکی خلاء
بار بس انعطاف پذیر با جوشاندن قطعات ورق مس با هم تولید می شود و دارای 99.9٪ مس برای هدایت عالی با حداقل ناخالصی است.لامین شده مس بسbars فراهم می کند افزایش سطح حمل جریان.
ضخامت ورق مس از 0.05mm تا 0.3mm می باشد. سطوح تماس می توانند بسته به نیازهای کاربر قوطی شده یا نقره شده باشند.ظرفیت جریان بر اساس یک کمربند رباعی با جریان بار موثر 4A محاسبه می شودهادی های مس با مناطق مختلف برش دارای پارامترهای متفاوت هستند. مناطق بزرگتر می توانند چند لایه یا به عنوان مجموعه تنظیم شوند.
مشخصات محصول
| استاندارد مواد |
GB: T2 مس با حداقل 99.9٪
DIN: E-Cu58 (شماره: 2.0065)
EN: Cu-ETP (شماره: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
سایر مواد در صورت درخواست در دسترس است |
| مقاومت |
0.00001Ω |
| رسانایی |
57 درصد |
| ضخامت یک لایه ورق مس |
0.1/0.2/0.3/0.5/1.0mm (با توجه به ساختار میله اتوبوس)
ما توصیه های ضخامت مناسب را ارائه می دهیم |
| مواد عایق |
PVC Dipping Coating عملکرد بسیار خوبی را ارائه می دهد. می توان میله های اتوبوس شکل ویژه را به طور مستقیم پوشش داد و یکپارچگی را در چندین خم بدون شکستن حفظ کرد. |
| عملکرد عایق بندی |
PE و PVC عملکرد خوبی را ارائه می دهند، با PVC غوطه ور شدن از لوله های کاهش حرارتی PE |
| ضد شعله/ مقاومت در برابر آتش |
UL94-V-0 یا متناسب با نیازهای شما |
| آزمایش نشت |
آستین های غوطه ور شدن PVC:
- 3500VDC برای 30s در ضخامت 1.5mm: نشت 0.025 MA
- 5000VAC برای 30-60s در 1.8-2.0mm ضخامت: نشت 0.065 MA
ما راه حل های بهینه را بر اساس ولتاژ کاری شما توصیه می کنیم |
| پوشش سطح |
نیکل، قلع یا نقره پوشی موجود است
ضخامت پوشش: استاندارد 3um تا 12um
ضخامت سفارشی در صورت درخواست |
| آزمایش اسپری نمک |
محیط خنثی: نیکل 240 ساعت مقاومت می کند، نقره عملکرد پایین تر، قلع پایین تر |
| آزمایش خم شدن |
10000 خم در زاویه 15 رادیان بدون شکستن یا شکستگی |
| آزمایش افزایش دما |
بسته به منطقه کششی انعطاف پذیر میله
گزارش های آزمایش افزایش دما در صورت درخواست قبل از تحویل در دسترس است |
| دمای کار |
-45°C تا +150°C |
| مقاومت کششی ورق مس |
≥500N |
| زمان نقل قول |
نقل قول ارائه شده در عرض 1-3 روز کاری پس از دریافت درخواست شما |
| زمان تحویل سفارش نمونه/برنامه آزمایشی |
۵ تا ۱۵ روز کاری بسته به ساختار و فرآیند تولید |
| استاندارد مدیریت کیفیت |
صنعت خودرو مطابق با IATF 16949 |
| گواهی سازگار با محیط زیست |
مطابقت با ROHS، REACH |
تغییرات محصول
گزینه عایق مس
- هادی: سیم مس لچک دار و بدون لوله
- عایق بندی: مس
- رنگ ژاکت: سیاه، نارنجی، قرمز، زرد، آبی
- اندازه های SQ MM (شیلی اروپایی): قابل سفارشی سازی
- اندازه های AWG (شیلی آمریکای شمالی): قابل سفارشی سازی
- طیف گسترده ای از دما: قابل تنظیم
گزینه ی عایق سیلیکون
- هادی: سیم مس لچک دار و بدون لوله
- عایق بندی: سیلیکون
- رنگ ژاکت: سیاه، نارنجی، قرمز، زرد، آبی
- اندازه های SQ MM: 4 mm مربع تا 240 mm مربع
- اندازه های AWG: 0AWG-10AWG
- محدوده دما: -60°C تا 200°C
مشخصات شرکت
شرکت Linke Cable Technology Co.، Ltd یکی از تولید کنندگان پیشرو سیم و کابل در چین است. برای بیش از 10 سال، ما در R&D، تولید،و بازاریابی کابل های با کیفیت بالا و راه حل های کابل سفارشی در سراسر جهانتخصص ما شامل کابل های شارژ EV، کابل های پزشکی، کابل های سیلیکونی، کابل های بهار، کابل های تراشیده، کابل های لوله کش، سیم های UL، کابل های خودرو و موارد دیگر است.
در Linke Cable، ما یک رویکرد مهندسی به مهندسی را برای توسعه کابل های برتر برای مشتریان خود، افزایش کیفیت محصول و بهبود زندگی از طریق راه حل های نوآورانه استفاده می کنیم.
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، ≥5 × قطر کابل] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده،به عنوان مثال مس/نیکل) |
مدارک ما
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی دستگاه، PVC جدا شده جدا شده، درجه بندی 105oC، 1000V، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2.
کابل های جاکت شده غیر یکپارچه PVC، درجه بندی شده 105°C، 1000V، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2.
کابل TPU غیر یکپارچه ای که در درجه 80 درجه سانتیگراد، 300 ولت، کلاس I، کلاس I یا کلاس I/II، گروه A، B یا AB، FT1 و/یا FT2 قرار دارد
