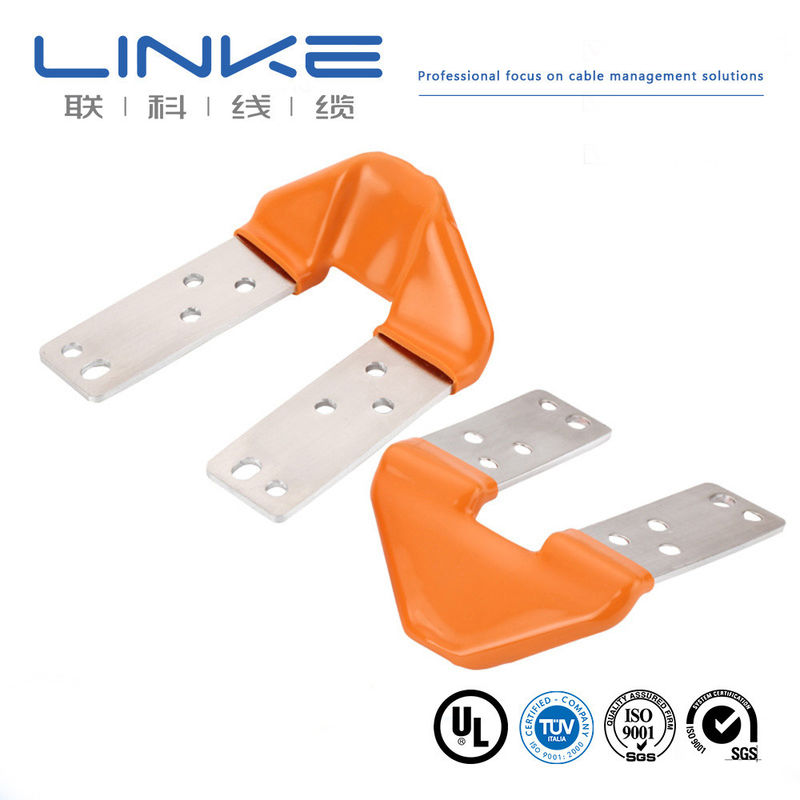

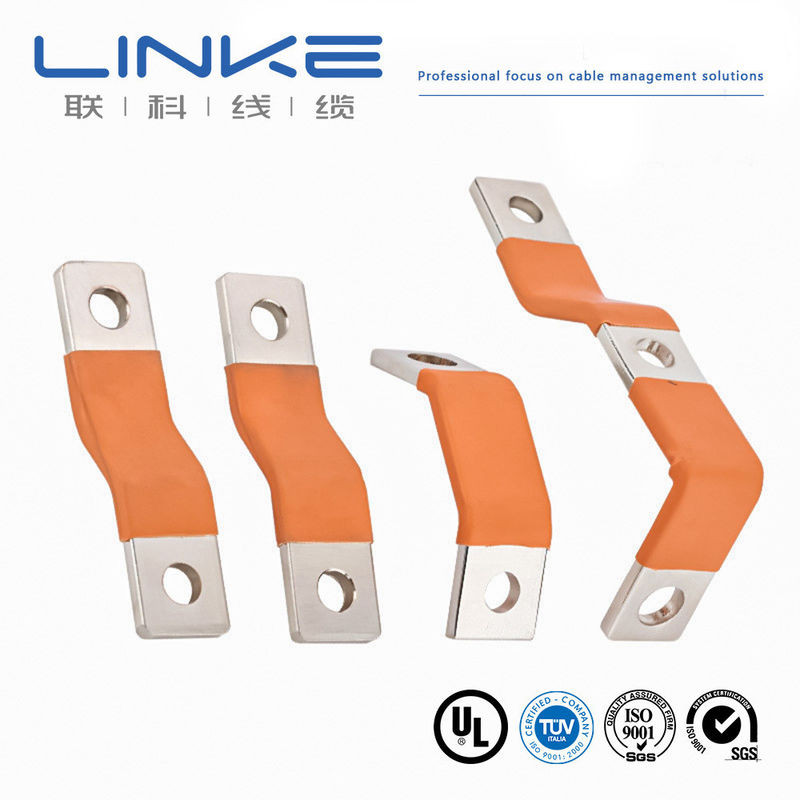

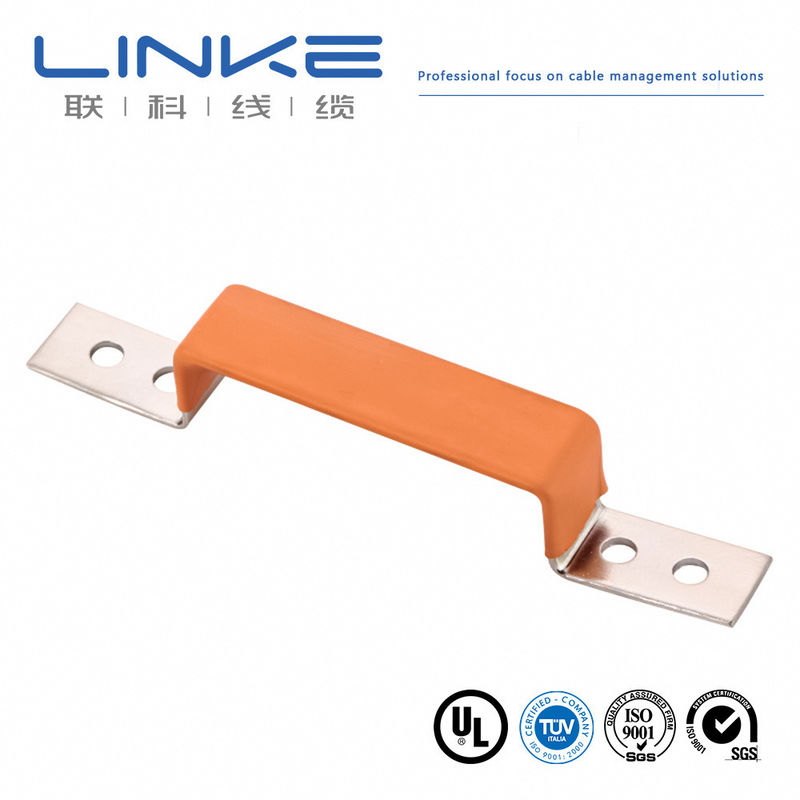

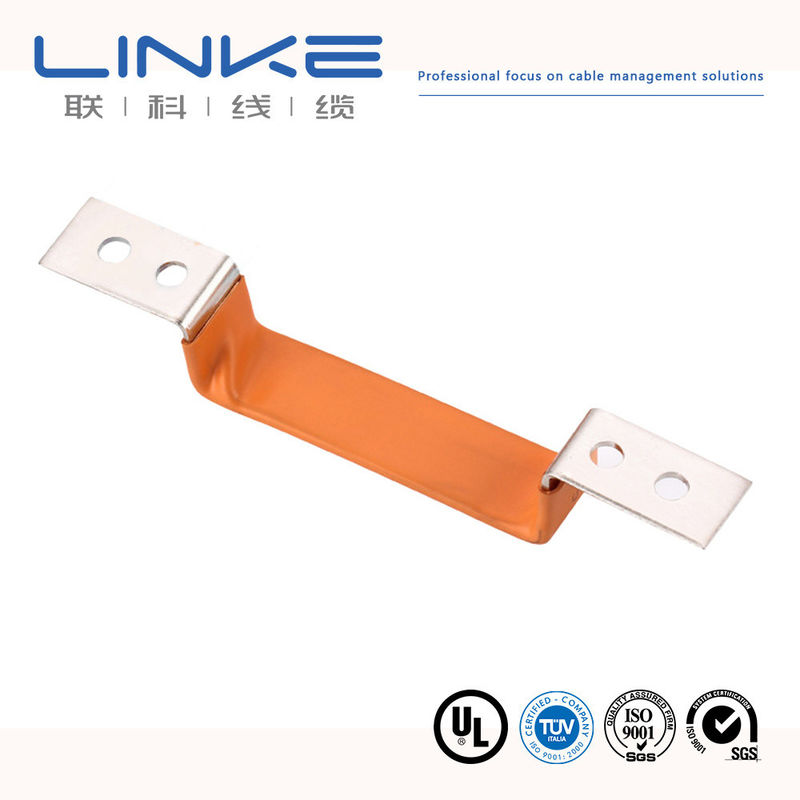

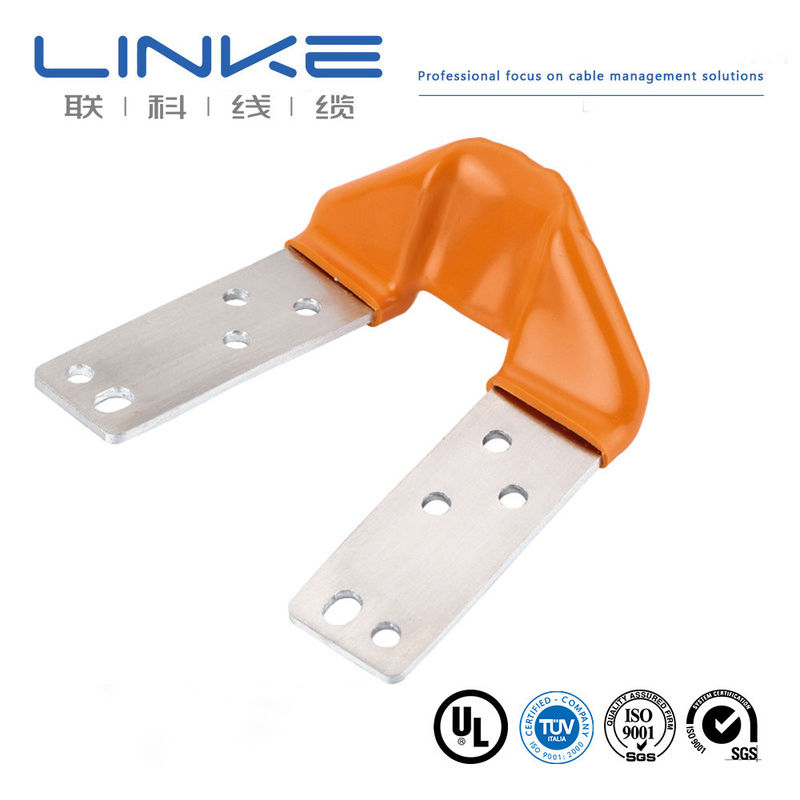

بار بس انعطاف پذیر عایق شده سفارشی - بار بس مس صاف برای کاربردهای باتری
میله های انعطاف پذیر با استفاده از 99.9٪ مواد مس خالص ، با استفاده از قطعات ورق مس ، با استفاده از 99.9٪ مواد مس خالص ، ساخته می شوند. این ساختاری باعث هدایت عالی با حداقل ناخالصی می شود.در حالی که میله های مس لایه دار دارای سطح حمل جریان بیشتری هستند.
مشخصات ورق مس
محدوده ضخامت: 0.05mm تا 0.3mm سطوح تماس می توانند بسته به نیازهای کاربر قوطی شده یا نقره ای باشند.ظرفیت جریان بر اساس یک کمربند رباعی با جریان بار موثر 4A محاسبه می شودهادی های مس با مناطق مختلف برش دارای پارامترهای متفاوت هستند. مناطق بزرگتر می توانند چند لایه یا به عنوان مجموعه تنظیم شوند.
استانداردهای مادی
| استاندارد |
مشخصات |
| GB |
T2 مس با حداقل 99.9٪ |
| DIN |
E-Cu58 (شماره: 2.0065) |
| EN |
Cu-ETP (شماره: CW004A) |
| آی اس او |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| سایر |
مواد سفارشی در صورت درخواست در دسترس است |
مشخصات فنی
- مقاومت: 0.00001Ω
- رسانایی: 57٪
- ضخامت یک لایه ورق مس: 0.1/0.2/0.3/0.5/1.0mm (ضخامت مناسب بر اساس ساختار میله اتوبوس توصیه می شود)
- مواد عایق بندی: پوشش غوطه ور PVC با عملکرد عالی، مناسب برای میله های اتوبوس شکل خاص، مقاوم در برابر شکستگی در طول خم مجدد
- عملکرد عایق بندی: PE و PVC هر دو عملکرد خوبی دارند، با زیر کردن PVC بهتر از لوله های ضد آفتاب PE
- ضد شعله / مقاومت در برابر آتش: UL94-V-0 یا متناسب با نیازهای شما
- پوشش سطحی: گزینه های نیکل، قلع یا نقره ای در دسترس است
- ضخامت پوشش: معمولا 3um به 12um یا سفارشی
- آزمایش اسپری نمک: نیکل 240 ساعت در محیط خنثی مقاومت می کند (ضرب و قلع مقاومت کمتری دارند)
- تست خم: مقاومت در برابر 10،000 خم در زاویه 15 رادیان بدون شکستن یا شکستگی
- دمای کار: -45°C تا +150°C
- مقاومت کششی ورق مس: ≥500N
عملکرد آزمایش نشت
نتایج آزمایش PVC Dipping Sleeves:
- 3500VDC برای 30s در ضخامت 1.5mm: نشت 0.025 MA
- 5000 VAC برای 30 تا 60 در ضخامت 1.8mm تا 2.0mm: نشت 0.065 MA
ما راه حل های سفارشی را بر اساس نیازهای ولتاژ کاری خاص شما ارائه می دهیم.
آزمایش افزایش دما
تست بر اساس منطقه کششی انعطاف پذیر می باشد. ما گزارش های کامل آزمایش افزایش دما را قبل از تحویل در صورت درخواست ارائه می دهیم.
اطلاعات سفارش
- زمان نقل قول: 1-3 روز کاری پس از دریافت درخواست شما
- تحویل نمونه / سفارش آزمایشی: 5-15 روز کاری بسته به ساختار و فرآیند تولید
گواهینامه های کیفیت و محیط زیست
- مدیریت کیفیت: صنعت خودرو IATF 16949
- سازگار با محیط زیست: مطابق با ROHS، REACH
گزینه های راننده
رسانا: سیم مس لچک دار
عایق بندی: مس
رنگ ژاکت: سیاه، نارنجی، قرمز، زرد، آبی (تفکیک و دوگانه عایق)
اندازه های SQ MM (شیلی اروپایی): قابل سفارشی سازی
اندازه های AWG (شیلی آمریکای شمالی): قابل سفارشی سازی
محدوده دما: قابل تنظیم
گزینه ای جدا کننده سیلیکون
رسانا: سیم مس لچک دار
عایق بندی: سیلیکون
رنگ ژاکت: سیاه، نارنجی، قرمز، زرد، آبی (تفکیک و دوگانه عایق)
اندازه های SQ MM: 4 mm مربع تا 240 mm مربع
اندازه های AWG: 0AWG-10AWG
محدوده دما: -60°C تا 200°C
مشخصات سازنده
Linke Cable Technology Co., Ltd یک تولید کننده کابل پیشرو چینی با بیش از 10 سال تجربه در زمینه تحقیق و توسعه، تولید و بازاریابی محصولات سیم و کابل است.ما متخصص در ارائه راه حل های کابل سفارشی در سراسر جهان هستیم، از جمله کابل های شارژ EV، کابل های پزشکی، کابل های سیلیکونی، کابل های بهار، کابل های تراشیده شده، کابل های لوله کش، سیم های UL و کابل های خودرو.
رویکرد مهندسی متمرکز ما تضمین می کند که ما کابل های برتر را توسعه می دهیم که کیفیت و عملکرد را برای مشتریان ما افزایش می دهد.
| برند |
سمت چپ |
بخش متقاطع (mm2) |
0.01-500mm2 |
| اندازه سیم (AWG) |
[به عنوان مثال، 24AWG، 28AWG] |
راننده |
مس قوطی شده / مس خالی، بر اساس نیازهای مشتری |
| مواد عایق |
PVC/TPU/سلیکون لاستیک/PE/PP/XLPE/نیلون/دیگر |
مواد ژاکت |
[PVC/PU/Rubber/Braid/و غیره] |
| گواهینامه |
RoHS/REACH/UL/CE/IP68 و غیره |
طول سفارشی |
[به عنوان مثال، 1m، 3ft، 5m ± 5٪ تحمل] |
| نوع کابل |
[طبی / برق / صوتی / هم محوری / الکتریکی / خودرو / ذخیره انرژی / و غیره ] |
محافظ |
[دستپوشي شده/بدون دستپوشي شده/دستپوشي شده] |
| مقاومت |
[به عنوان مثال، 75Ω (برای کابل های هم محوری) ] |
چاپ/لوگو |
[متن / برچسب / لوگو، حداکثر 20 کاراکتر] |
| شعاع خم |
[به عنوان مثال، قطر کابل ≥5*] |
رتبه بندی فعلی |
[به عنوان مثال، 5A] |
| درجه بندی ولتاژ |
[به عنوان مثال، 30V AC/DC] |
مواد اتصال دهنده |
[پلاکت طلا/پلاکت نیکل/برنج/و غیره] |
| کانکتورها |
[به عنوان مثال، USB Type-C، جک 3.5mm، RJ45] |
ژاکت |
لاستیک XLPE یا PE یا PVC |
| زمان تحویل |
7-14 روز پس از تایید سفارش |
رنگ ها |
[سیاه / سفید / قرمز / سفارشی پانتون / و غیره ] |
| دما |
-70°C تا 350°C ((-70°C ~ 350°C) |
بسته بندی |
رول / جعبه / صفحه / سفارشی |
| خدمات پشتیبانی |
کابل های سفارشی، راه حل های انتهای به انتهای، از جمله برش دقیق، پیچ و نصب لوله ها (مواد مشخص شده،به عنوان مثال مس/نیکل) |
گواهینامه
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (یک رسانا، عایق ترموپلاستیک)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485، TS16949
CNR- مواد سیم کشی دستگاه
پرسش های مکرر
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک تولید کننده حرفه ای هستیم که سفارش شما را از ابتدا تا انتها کنترل می کند. ما از بازدیدها استقبال می کنیم و خدمات جمع آوری را در شنژن ارائه می دهیم.
از کجا ميتونم يه نمونه بگيرم تا کیفیت شما رو آزمايش کنم؟
نمونه ها برای مشتریان رایگان هستند. مشتریان جدید انتظار می رود هزینه های حمل و نقل را پرداخت کنند.
حداقل مقدار سفارش شما چيه؟
معمولاً 100 متر. با این حال، به دلیل وزن کابل، توصیه می کنیم مقدار مناسب را سفارش دهید تا از هزینه های حمل و نقل بالا جلوگیری شود. حمل و نقل دریایی اقتصادی ترین گزینه است.
میتونم تخفیف بگیرم؟
تخفیف ها بستگی به مقدار سفارش دارد. ما می توانیم تخفیف ها را ارائه دهیم و هزینه های حمل و نقل را برای سفارشات بزرگتر پوشش دهیم. لطفا برای جزئیات با ما تماس بگیرید.
آیا شرکت شما تولید OEM را قبول می کند؟
بله، ما می توانیم نام شرکت شما را چاپ کنیم و حتی کارت های با کیفیت را برای تبلیغ نام تجاری شما سفارشی کنیم.
