کابل انعطاف پذیر EV با IEC 62196-2 و SAE J1772

سیم کشی باتری 1500 ولت

کلاهک سیلیکونی باتری سیم کشی

مدارک UL برای سیم کشی باتری

محل منبع:

گوانگدونگ، چین

نام تجاری:

Linke

گواهی:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

ولتاژ نامی:

300-600 ولت

مواد هادی:

مس برهنه رشته شده است

مواد عایق:

ترموپلاستیک (EF2585،85 ± 3A)

جنس ژاکت:

TPU

مقاومت حداکثر هادی:

پاسخ: 0.242 گرم/کیلومتر B: 0.78Ω/کیلومتر C: 4.95Ω/کیلومتر D&E: 26Ω/کیلومتر

مقاومت عایق حداقل:

500mΩ.km

برجسته کردن:

سیم کشی باتری 1500 ولت

کلاهک سیلیکونی باتری سیم کشی

مدارک UL برای سیم کشی باتری

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

هزار متر

قیمت

قابل مذاکره

جزئیات بسته بندی

با توجه به نیاز

زمان تحویل

7 تا 15 روز

شرایط پرداخت

پیش پرداخت 30٪ و ارسال پس از دریافت 70٪ پرداخت نهایی

قابلیت ارائه

50000 متر در روز

محصولات مرتبط

شارژر خودرو ایستگاه شارژ کند خودرو برقی سفارشی با روکش سیلیکونی و طول 5 متر

بهترین قیمت رو بدست بیار

کابل شارژر EV با کیفیت بالا با هسته سیم مس و طیف گسترده ای از دما برای کاربردهای خودرو

بهترین قیمت رو بدست بیار

UL2464 سیم برق چند هسته ای با ولتاژ نامی 300 و درجه حرارت 80 درجه سانتیگراد و هادی مس قوطی برای کنترل صنعتی

بهترین قیمت رو بدست بیار

کابل شارژ خودروی برقی 16A 3G2.5mm² + 2*0.5mm² مس قلع اندود

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86-0769-81776230

86-18665106395

sales@linkecable.com

حالا تماس بگیرید

توضیحات محصول

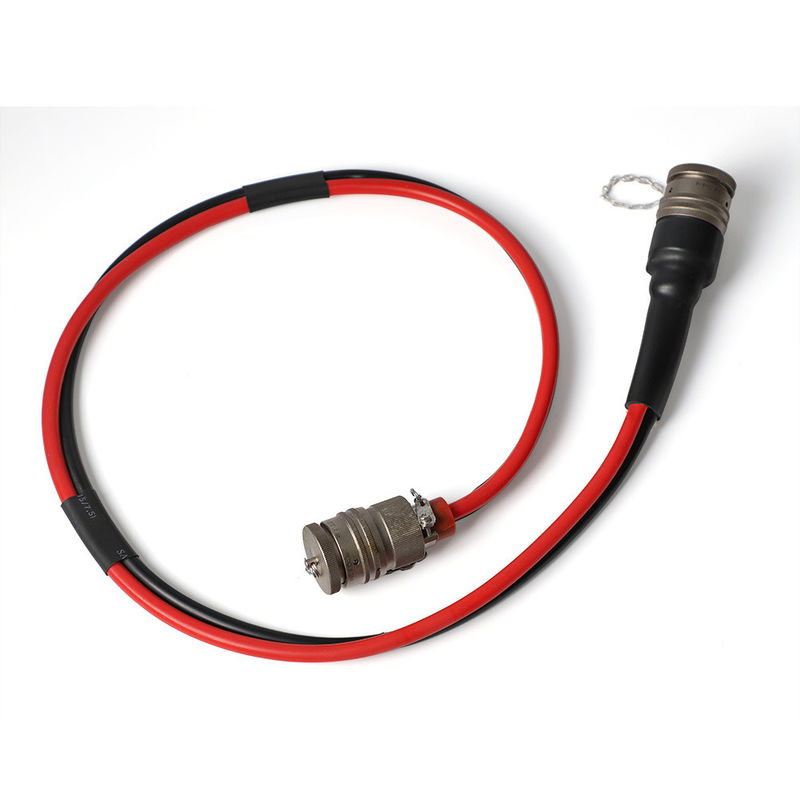

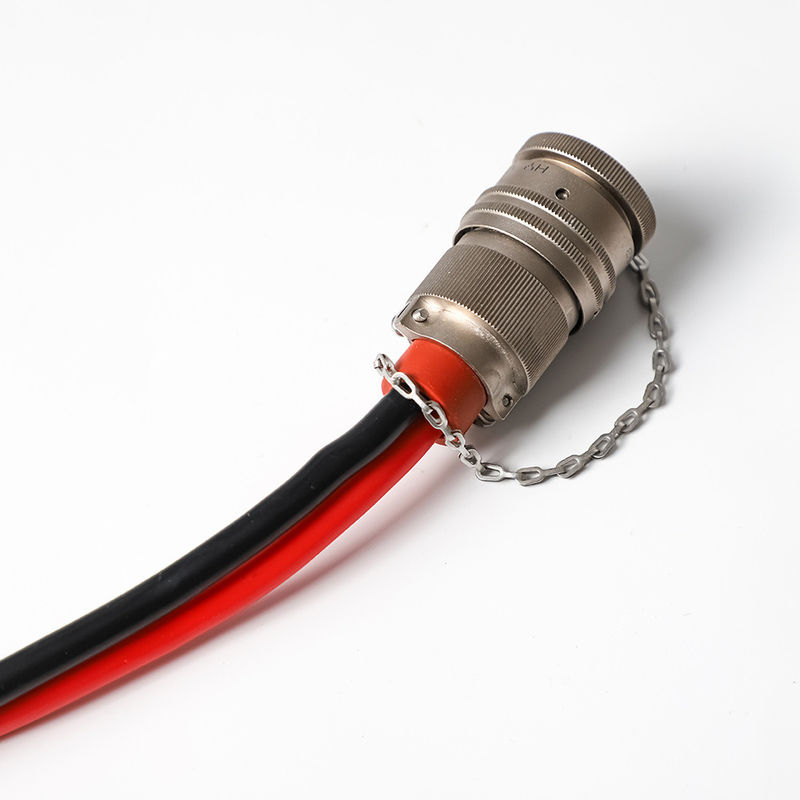

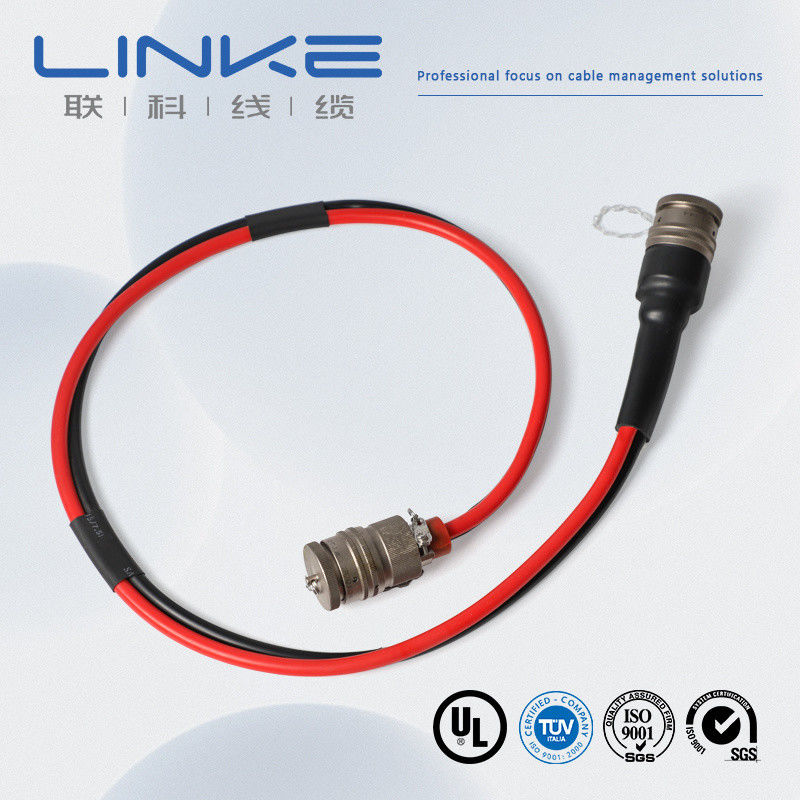

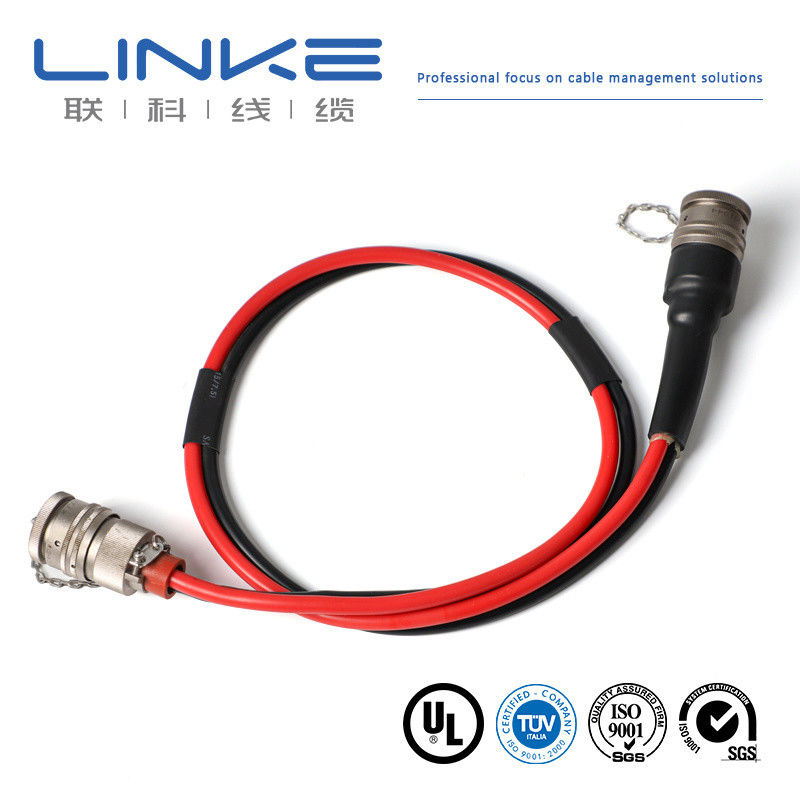

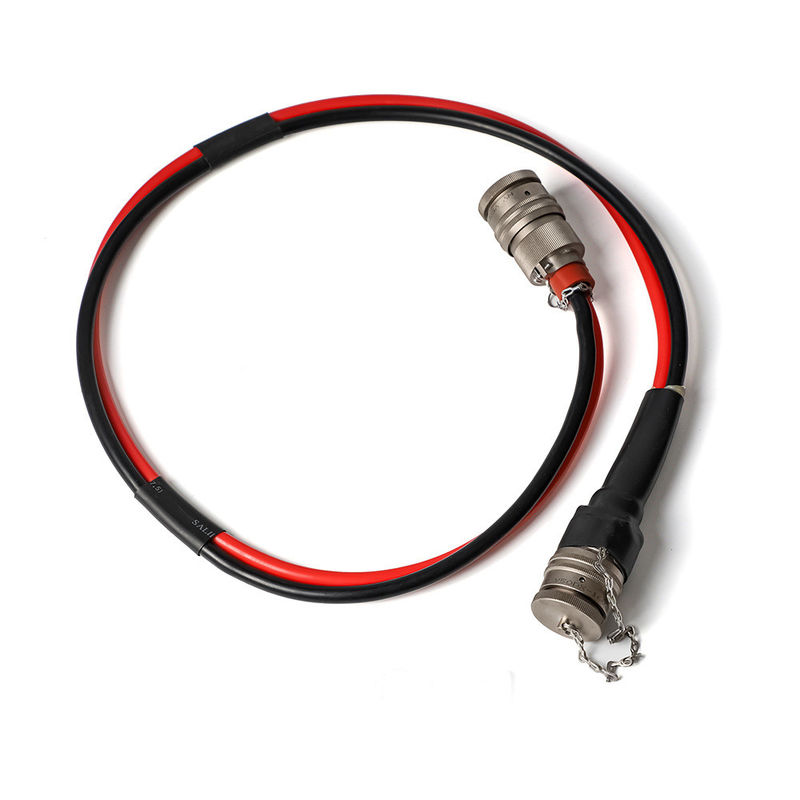

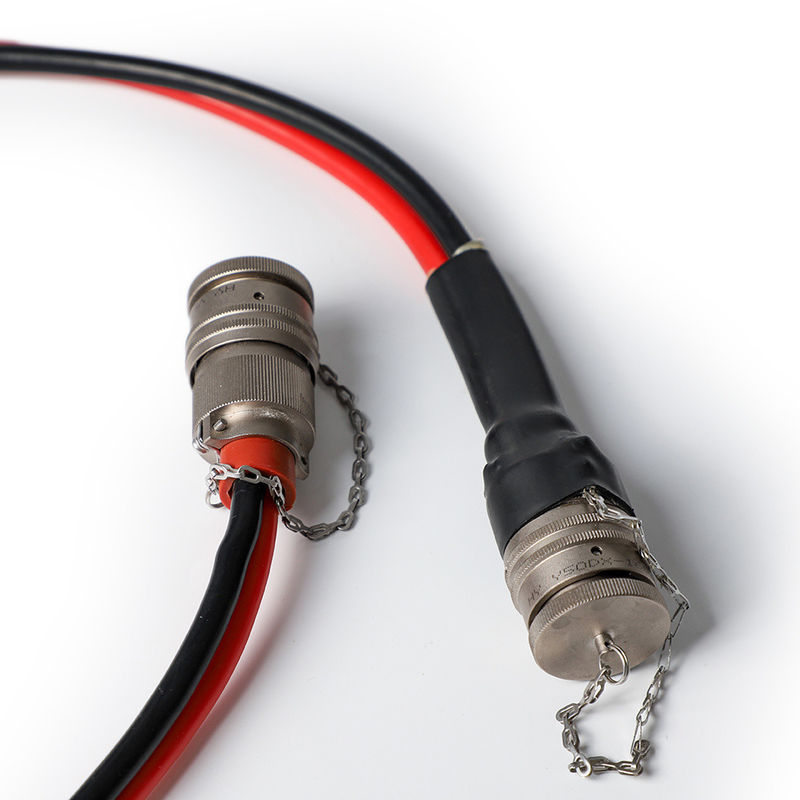

کابل انعطاف پذیر با روکش سیلیکونی 1500 ولت دسته سیم باتری با گواهینامه UL

مشخصات محصول

نام کابل	کابل EV
مشخصات کابل	2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) سازگار با RoHS

ساختار دقیق

مورد	جنس هادی	اندازه	قطر خارجی (مرجع)
A : 2C×80mm2	مس لخت رشته شده	2580/0.20 ±0.008mm	12.40±0.25mm
B : 1C×25mm2	مس لخت رشته شده	798/0.20 ±0.008mm	7.00±0.20mm
C : 1C×4mm2	مس لخت رشته شده	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	2.70±0.15mm

جزئیات عایق

جنس	حداقل ضخامت متوسط	حداقل ضخامت در هر نقطه	قطر خارجی
ترموپلاستیک (EF2585,85±3A)	1.60mm	1.34mm	15.60±0.40mm

مشخصات الکتریکی

ویژگی	مقدار
ولتاژ نامی	DC 1000V
دمای نامی	روکش -40~90ºC، عایق -40~125ºC
حداکثر مقاومت هادی (20ºC)	A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

برند	LINKE	سطح مقطع (mm²)	0.01-500mm²
گیج سیم (AWG)	[مثال: 24AWG، 28AWG]	هادی	مس قلع اندود / مس لخت، بر اساس الزامات مشتری
جنس عایق	PVC/TPU/لاستیک سیلیکونی/PE/PP/XLPE/نایلون/سایر	جنس روکش	[PVC/PU/لاستیک/بافت/و غیره]
گواهینامه ها	RoHS/REACH/UL/CE/IP68/و غیره	طول سفارشی	[مثال: 1 متر، 3 فوت، 5 متر ±5% تلرانس]
نوع کابل	[پزشکی/برق/صوتی/کواکسیال/الکتریکی/خودرو/ذخیره انرژی//و غیره]	محافظ	[محافظ دار/بدون محافظ/محافظ بافته شده]
امپدانس	[مثال: 75Ω (برای کابل های کواکسیال)]	چاپ/لوگو	[متن/برچسب/لوگو، حداکثر 20 کاراکتر]
شعاع خمش	[مثال: ≥5× قطر کابل]	جریان نامی	[مثال: 5A]
ولتاژ نامی	[مثال: 30V AC/DC]	جنس کانکتور	[طلا اندود/نیکل اندود/برنج/و غیره]
کانکتورها	[مثال: USB Type-C، جک 3.5 میلی متری، RJ45]	روکش	XLPE یا PE یا PVC لاستیکی
زمان تحویل	7-14 روز پس از تایید سفارش	رنگ ها	[مشکی/سفید/قرمز/پنتون سفارشی/و غیره]
دما	منفی 70 درجه سانتیگراد تا 350 درجه سانتیگراد (-70°C ~ 350°C)	بسته بندی	رول/جعبه/صفحه/سفارشی
خدمات پشتیبانی	چند ستونی {3}{l}{کابل سفارشی، راه حل های سرتاسری، شامل برش دقیق، پرس و نصب ترمینال ها (جنس را مشخص کنید، به عنوان مثال، مس/نیکل اندود)

آزمایشگاه مستقل• تجهیزات تست کامل• کنترل کیفیت کامل

ما هر محصول را با استانداردهای سختگیرانه آزمایش می کنیم تا از کیفیت برتر و عملکرد قابل اعتماد اطمینان حاصل کنیم.

شماره	مورد تست	شرایط تست	الزامات تست	داده های تست	نتیجه
1	بازرسی ساختار	1. مطابق با جدول اندازه سیم2. حداقل ضخامت ≥ 80% ضخامت متوسط	مطابق با جدول اندازه سیم	مراجعه به سوابق تست	قبول
2	شوک حرارتی	نمونه را روی میله آهنی با اندازه مشخص بپیچید، آن را به مدت 1 ساعت در کوره پیرینگ در دمای مشخص قرار دهید، سپس نمونه را به مدت حداقل 30 دقیقه به دمای اتاق خنک کنید، سپس نمونه را مشاهده کنید.	عدم وجود ترک در سطح نمونه	بدون ترک	قبول
3	تغییر شکل حرارتی	1. ضخامت نمونه را اندازه بگیرید (محل اندازه گیری را علامت بزنید)2. نمونه و فیکسچر تست را به مدت 1 ساعت در کوره پیرینگ در دمای مشخص پیش گرم کنید3. نمونه را به مدت 1 ساعت زیر ستون فشار فیکسچر تست قرار دهید4. ضخامت نمونه را در همان محل دوباره اندازه بگیرید.	1. نمونه نباید توسط ستون فشار ترک بخورد یا هادی نمایان شود2. کاهش ضخامت ≤ 50%	مراجعه به سوابق تست	قبول
4	FT2	یک شعله استاندارد را در ارتفاع 125 میلی متری یک بار اعمال کنید.	1. شعله نباید در طول آن منتشر شود2. شعله نباید به مواد قابل اشتعال مجاور سرایت کند.	مراجعه به سوابق تست	قبول
5	پیرینگ	1. پنج قطعه غلاف به طول 200 میلی متر بردارید2. نمونه ها را به مدت 168 ساعت در کوره پیرینگ در دمای 158 درجه سانتیگراد قرار دهید3. پس از خارج کردن نمونه ها، آنها را به مدت 16 ساعت در دمای اتاق 23±5 درجه سانتیگراد قرار دهید، سپس کشیدگی در نقطه پارگی و استحکام کششی را تست کنید.	1. کشیدگی قبل از پیرینگ ≥ 300%، کشیدگی پس از پیرینگ ≥ 80% کشیدگی قبل از پیرینگ2. استحکام کششی قبل از پیرینگ > 1.41 کیلوگرم بر میلی متر مربع، استحکام کششی پس از پیرینگ ≥ 80% استحکام کششی قبل از پیرینگ	مراجعه به سوابق تست	قبول
6	خمش سرد	نمونه را به مدت 4 ساعت در جعبه دمای پایین در دمای مشخص نگهداری کنید، نمونه را با تعداد دور مشخص روی میله آهنی با اندازه مشخص بپیچید، پیچیدن را ظرف 30 ثانیه پس از خارج کردن نمونه از جعبه دمای پایین تکمیل کنید.	عدم وجود ترک در سطح نمونه	بدون ترک	قبول
7	مقاومت هادی	مقاومت هادی یک متری را با دستگاه مقاومت DC اندازه بگیرید.	در دمای 20 درجه سانتیگراد، مقاومت 8AWG ≤ 2.23Ω/km	مراجعه به سوابق تست	قبول

فناوری کابل Linke (DongGuan) Co. Ltd. بر تحقیق و توسعه تمرکز دارد و

راه حل های حرفه ای برای کابل و سیم، به ویژه برای

مشتریان صنایع مختلف ارائه می دهد. این شامل:

کابل ربات انسان نما،

کابل برق/کابل داده هوش مصنوعی،

کابل نیمه هادی/کابل اتوماسیون صنعتی،

کابل سنسور،

کابل انرژی نو،

سیم زیبایی پزشکی،

کابل سیم UL،

Linke Cable دارای قابلیت های توسعه محصول متنوع و قابلیت های فنی برای پشتیبانی از نیازهای متنوع مشتریان است. ما مجوزهای محصول زیر را دریافت کرده ایم: UL 758

,CE؛ ما,CE؛ ما,CE؛ ما,CE؛ ماسیستم مدیریت کیفیت زیر را دریافت کرده ایم:

ISO 9001-2015(تمام محصولات); ISO 13485تولید کننده سیم و کابل Linke Cable Technology Co., Ltd یک تامین کننده پیشرو کابل در چین با بیش از 10 سال تجربه در تحقیق و توسعه، تولید و بازاریابی سیم و کابل است. ما در زمینه های زیر تخصص داریم:تجهیزات و ابزار پزشکی

)، IATF 16949(صنعت خودرو) اطلاعات تولید کنندهتولید کننده سیم و کابل Linke Cable Technology Co., Ltd یک تامین کننده پیشرو کابل در چین با بیش از 10 سال تجربه در تحقیق و توسعه، تولید و بازاریابی سیم و کابل است. ما در زمینه های زیر تخصص داریم:

کابل شارژ EV

کابل پزشکی

کابل سیلیکونی
کابل خودرو
راه حل های کابل سفارشی
گواهینامه های ما
محصولات ما مطابق با استانداردهای بین المللی زیر هستند:

UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (هادی تکی، عایق ترموپلاستیک)

UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587
UL2835، UL20276، UL20549، UL21198، 2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664
ISO9001 و ISO13485، TS16949
CNR - مواد سیم کشی لوازم خانگی

سیم تکی با عایق PVC اکسترود شده، رتبه 105ºC، 1000V، کلاس I، گروه A، B، یا AB، FT1 و/یا FT2
کابل با روکش غیر یکپارچه PVC اکسترود شده، رتبه 105°C، 1000V، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
کابل با روکش غیر یکپارچه TPU اکسترود شده، رتبه 80°C، 300V، کلاس I، کلاس یا کلاس I/II، گروه A، B، یا AB، FT1 و/یا FT2
سوالات متداول
1. آیا شما تولید کننده یا شرکت تجاری هستید؟

ما یک تولید کننده حرفه ای هستیم. ما می توانیم سفارش شما را از ابتدا تا انتها کنترل کنیم. از شما برای بازدید از ما استقبال می کنیم. ما شما را در شنژن خواهیم برد.

2. چگونه می توانم نمونه ای برای تست کیفیت شما دریافت کنم؟

نمونه ها برای شما رایگان هستند. انتظار می رود مشتریان جدید هزینه پیک را پرداخت کنند.

3. حداقل مقدار سفارش شما چقدر است؟

معمولاً 100 متر. با این حال، کابل بسیار سنگین است. بهتر است مقدار مناسبی سفارش دهید تا از حمل و نقل بالا جلوگیری شود. حمل و نقل دریایی بهترین گزینه است.
